功分器
40~50GHz,150W,2路,0°,波导口
- ZPD25-2W40-50G-1020
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 40 | ~ | 50 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 理论损耗 | 3 | dB | ||
| 1，2端口隔离度 | 15 | dB | ||
| 0，3端口隔离度 | 30 | dB | ||
| 0，3端口驻波比 | 1.5 | |||
| 1，2端口驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 150W设计保证 |
| 峰值功率 | 1000W设计保证，占空比10%，脉冲宽度60uS |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ400 or WR22 |
| 波导法兰 | FUGP400 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
| 隔离端口 | 3 |

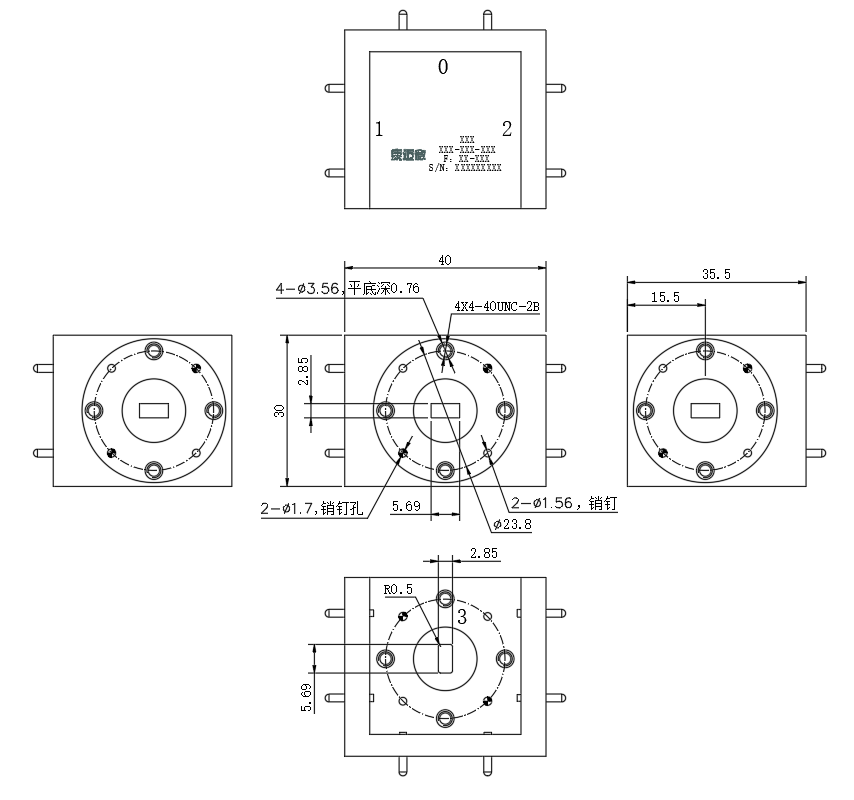

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
