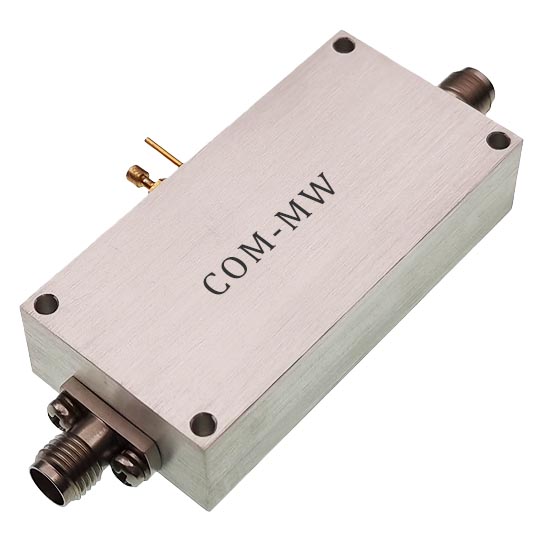

30~8000MHz, 增益36dB, 噪声系数3dB, P-1dB功率12dBm, SMA
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 30 | ~ | 8000 | MHz |
增益 | 36 | dB | ||
增益平坦度 | ±2.5 | dB | ||
噪声系数 | 3 | 3.5 | dB | |
驻波比 | 2.5 | |||
P-1dB功率 | 12 | dBm | ||
三阶交截点 | 27 | dBm |

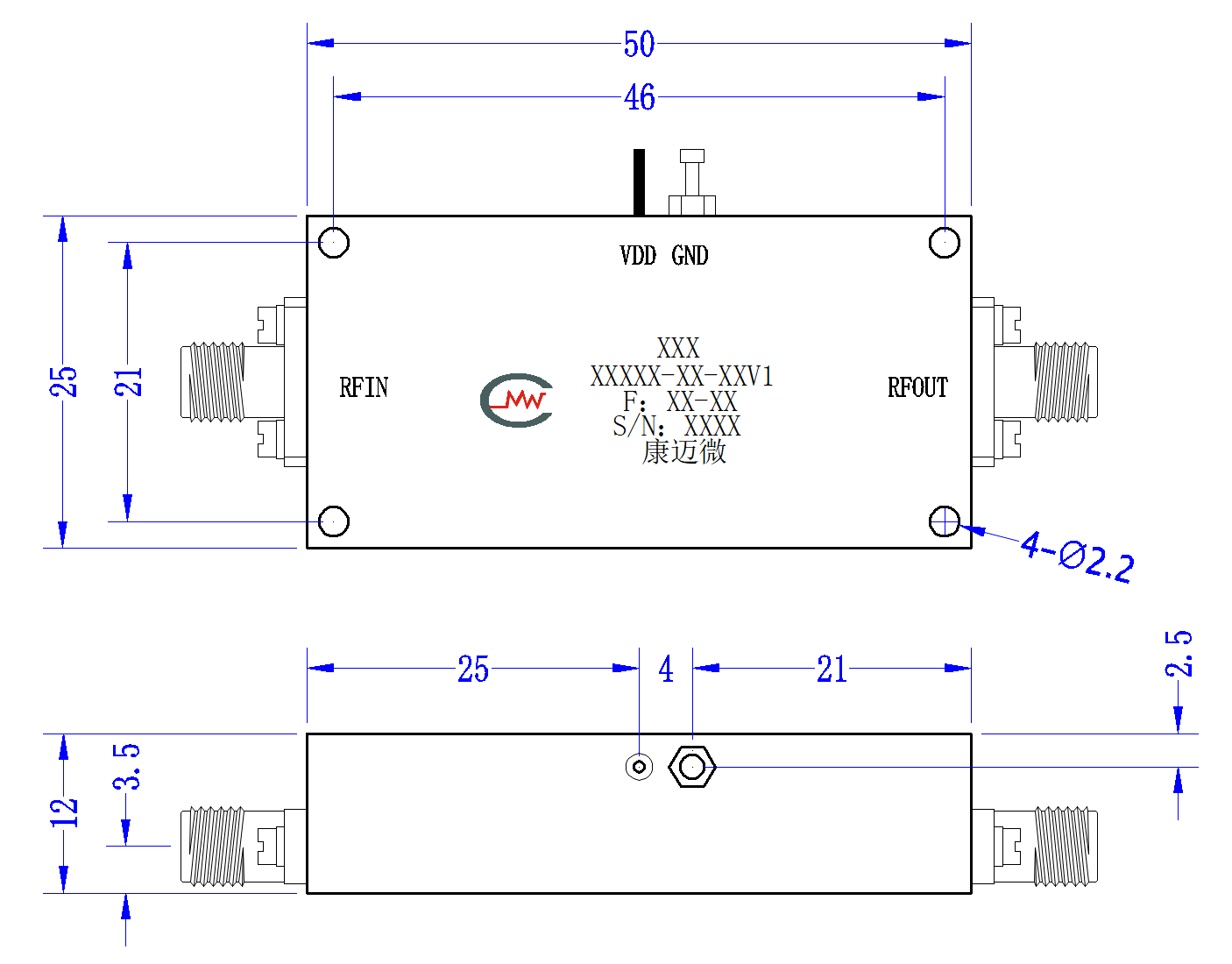

接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 300mA |
反向隔离 | 65dB |
工作温度 | -40~+70℃设计保证 |
其它 | 如果放大器直接连接天线,要做静电防护或做静电隔离处理; |

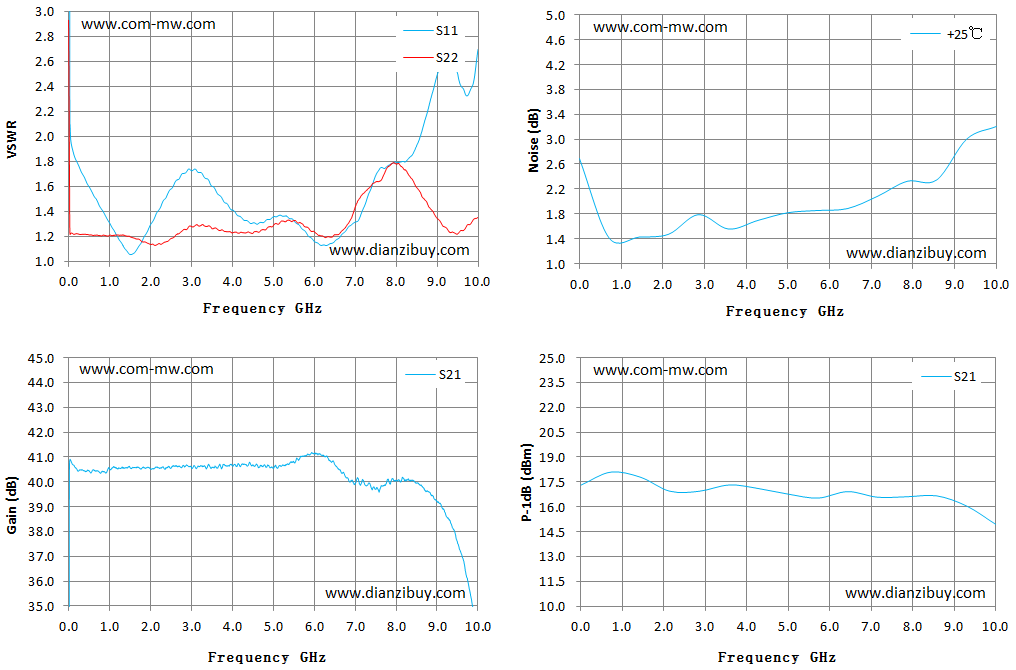

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm | S21 饱和功率 dBm |
---|---|---|---|---|---|---|
0.01 | 26.52 | 2.45 | 15.16 | 2.69 | 17.31 | 18.76 |
0.03 | 2.05 | 1.21 | 40.87 | 2.17 | 18.13 | 19.19 |
0.72 | 1.47 | 1.21 | 40.44 | 1.41 | 18.09 | 19.8 |
1.44 | 1.08 | 1.2 | 40.58 | 1.43 | 17.79 | 19.3 |
2.15 | 1.39 | 1.14 | 40.59 | 1.47 | 16.94 | 19.1 |
2.86 | 1.71 | 1.26 | 40.62 | 1.79 | 16.94 | 19.1 |
3.58 | 1.58 | 1.27 | 40.61 | 1.56 | 17.32 | 18.9 |
4.29 | 1.33 | 1.23 | 40.71 | 1.7 | 17.1 | 18.4 |
5.01 | 1.36 | 1.29 | 40.54 | 1.82 | 16.76 | 18.9 |
5.72 | 1.26 | 1.3 | 41.04 | 1.86 | 16.53 | 18.6 |
6.43 | 1.15 | 1.2 | 40.78 | 1.89 | 16.92 | 19.1 |
7.15 | 1.39 | 1.53 | 39.93 | 2.08 | 16.58 | 18.8 |
7.86 | 1.78 | 1.77 | 39.9 | 2.32 | 16.61 | 18.7 |
8.57 | 1.98 | 1.57 | 39.88 | 2.35 | 16.66 | 18.3 |
9.29 | 2.64 | 1.24 | 38.5 | 3 | 16.05 | 17.7 |
10 | 2.7 | 1.36 | 33.8 | 3.21 | 14.93 | 16.2 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
