电桥
108~678MHz,200W,90°电桥,表面贴装
- 8H0004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 108 | ~ | 678 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |
建议PCB布局图
典型测试曲线图

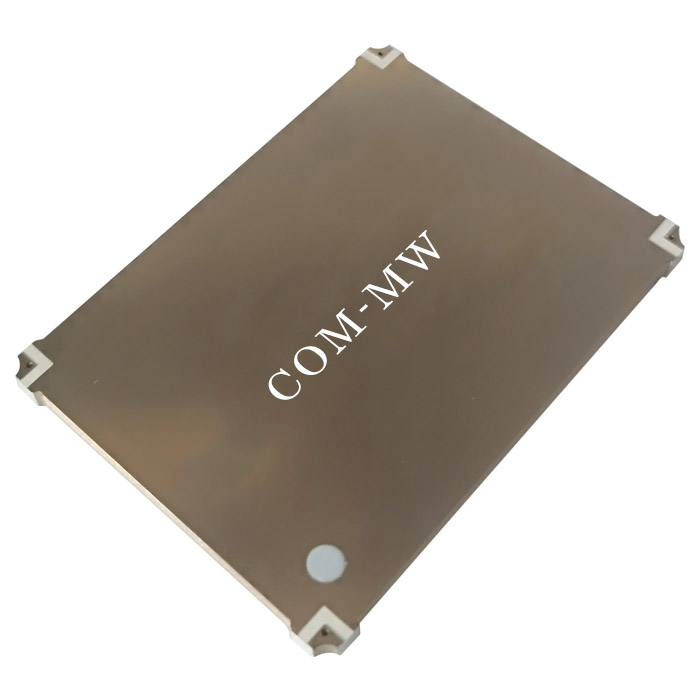

参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S34 隔离 dB |
| 50.00 | 1.05 | -0.52 | -9.98 | 90.53 | -44.36 |
| 100.00 | 1.07 | -2.04 | -4.76 | 89.37 | -29.67 |
| 150.00 | 1.06 | -3.37 | -3.01 | 89.79 | -29.78 |
| 200.00 | 1.04 | -4.39 | -2.36 | 89.60 | -28.92 |
| 250.00 | 1.04 | -4.47 | -2.39 | 89.42 | -26.47 |
| 300.00 | 1.08 | -3.94 | -2.82 | 89.47 | -26.14 |
| 350.00 | 1.10 | -3.22 | -3.50 | 90.51 | -22.62 |
| 400.00 | 1.11 | -2.82 | -4.02 | 92.30 | -21.84 |
| 450.00 | 1.09 | -2.94 | -4.08 | 91.84 | -19.82 |
| 500.00 | 1.08 | -3.42 | -3.54 | 90.63 | -20.56 |
| 550.00 | 1.04 | -4.15 | -2.99 | 91.56 | -22.31 |
| 600.00 | 1.02 | -4.50 | -2.81 | 90.18 | -24.78 |
| 650.00 | 1.04 | -4.09 | -3.13 | 88.33 | -25.63 |
| 700.00 | 1.10 | -2.93 | -4.50 | 85.79 | -20.90 |
| 750.00 | 1.20 | -1.66 | -7.34 | 83.86 | -18.11 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
