混频器缩略图

混频器

射频频率2~18GHz, 变频损耗15dB, 功率容量23dBm, SMA

  • DM8-2000-18000-1154
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,小体积。

主要参数

参数 最小 典型 最大 单位
射频频率 2 ~ 18 GHz
本振频率 2 ~ 18 GHz
中频频率 DC ~ 3 GHz
变频损耗 15 dB
本振射频隔离 30 dB
本振中频隔离 20 dB
射频中频隔离 20 dB
本振功率 10 14 17 dBm

其它参数

功率容量23dBm
阻抗50Ω
接口形式SMA-K
接口材质不锈钢
工作温度-40~+70℃设计保证

典型测试数据

频率 GHzS21 损耗 dBS12 隔离(本振-射频)dBS12 隔离(本振-中频)dBS12 隔离(射频-中频)dB
1-1958.539.919.8
2-1958.539.919.8
4-10.5932.9821.3420.8
5-12.130.324.2724.1
6-12.130.324.2724.1
7-12.733.926.1423.2
9-12.3543.632.228.1
10-12.35033.726.9
11-12.35033.726.9
13-12.941.223.8523.6
14-12.139.328.128.1
15-12.139.328.128.1
16-11.148.635.132.5
18-9.456.953.844.2
19-10.755.751.142.3

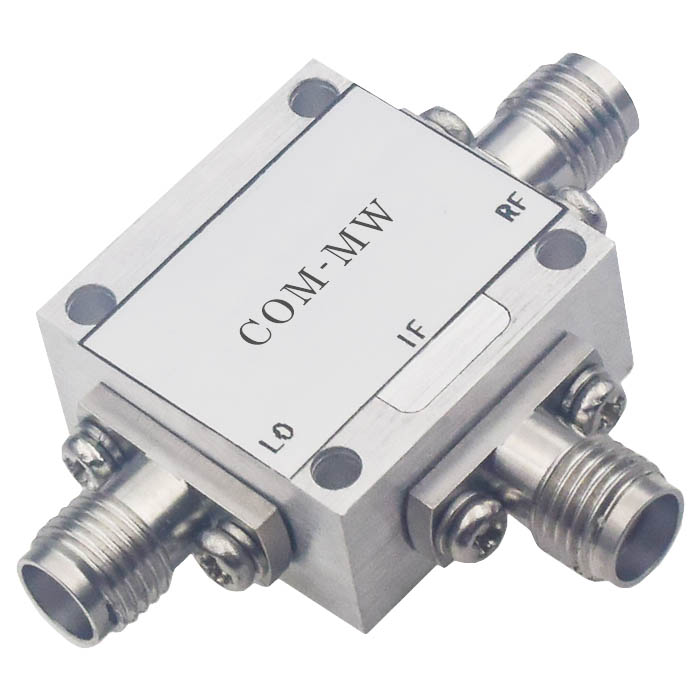

参考实物图

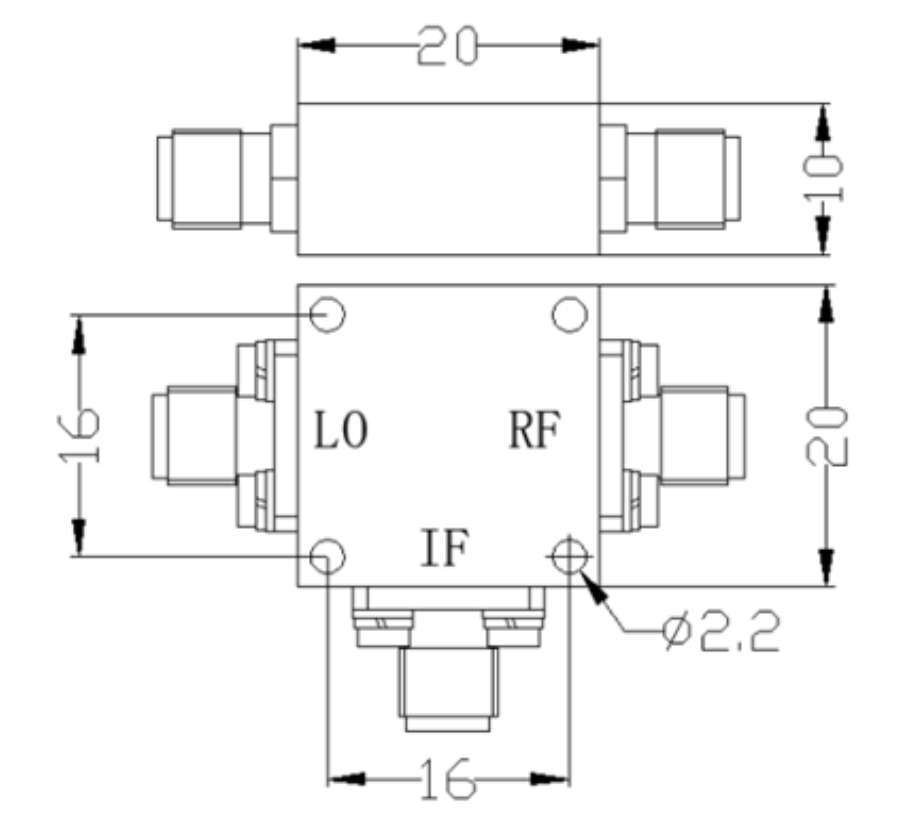

外形结构图(mm)

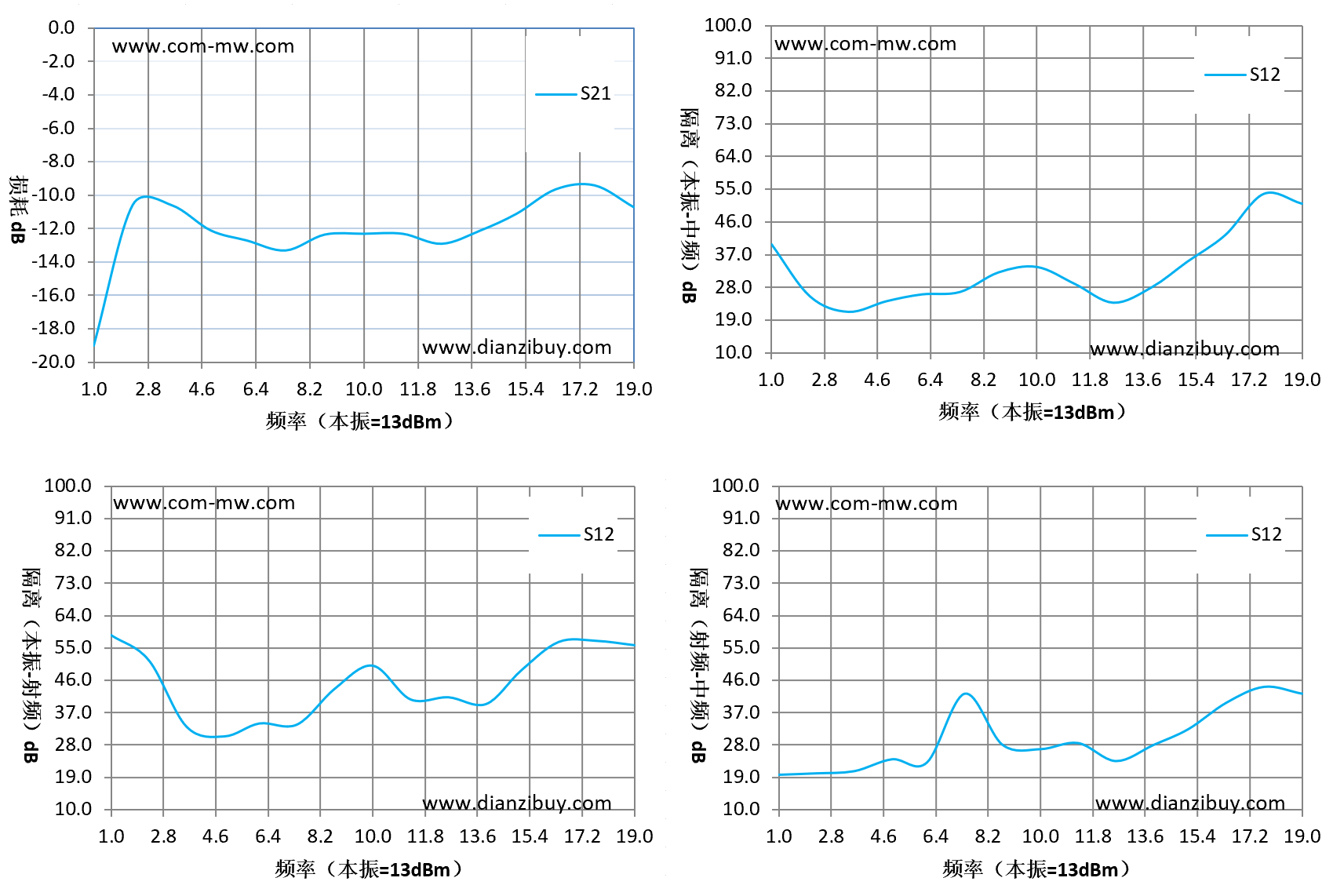

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
