衰减器

工作频率DC~18GHz, 衰减度6dB, 20W, 50Ω, SMA-JK

  • DA9-620-0-18000-833
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,大功率。

主要参数

参数 最小 典型 最大 单位
工作频率 DC ~ 18 GHz
衰减度 5.4 6 6.7 dB
驻波比 1.35

其它参数

功率容量20W设计保证
阻抗50Ω
接口形式SMA-JK
接口材质不锈钢
表面黑色
产品外壳材料
工作温度-40~+85℃设计保证
其它SMA-J输入

注意事项

1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

2、小功率衰减器没有输入输出方向,也不会标识方向,当大功率衰减器有输入输出端口标识时,一定要按指定的方向连接设备,否则衰减器可能会烧毁。

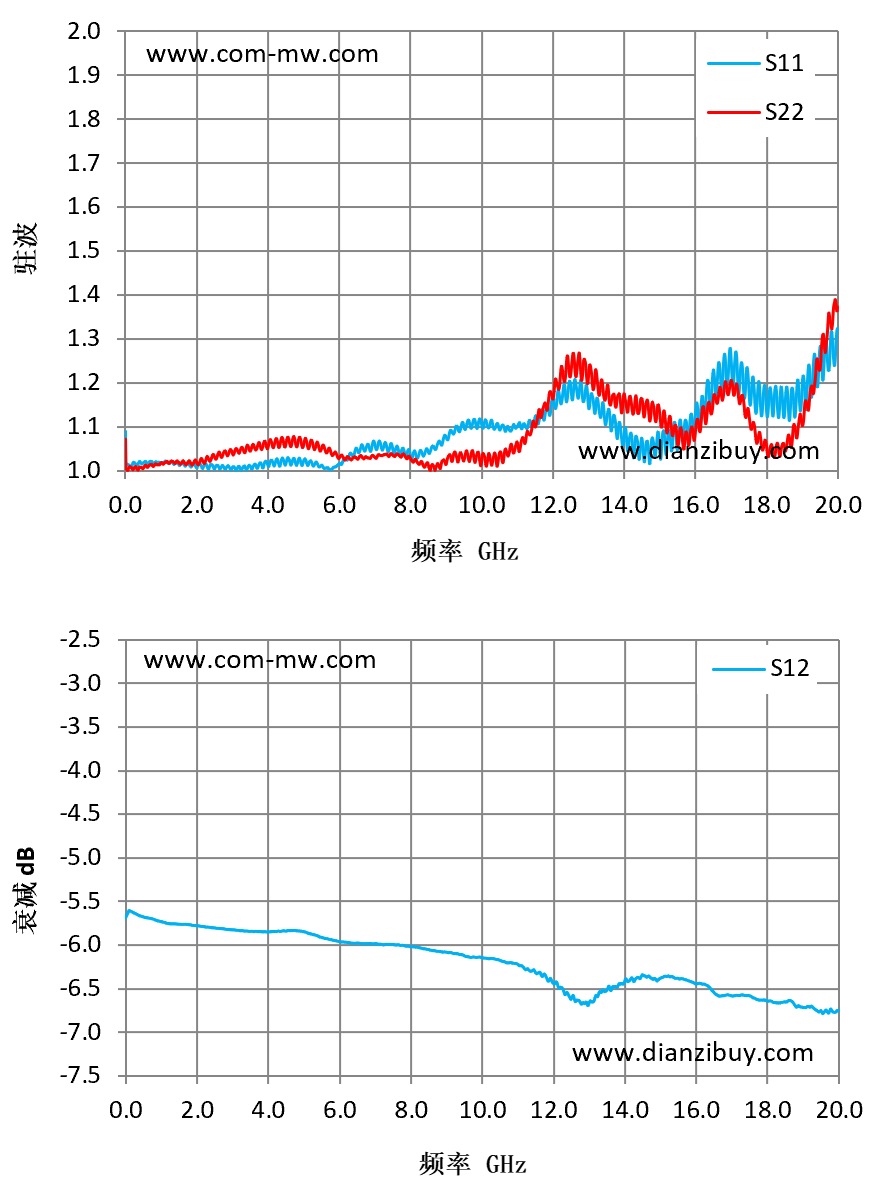

典型测试曲线图

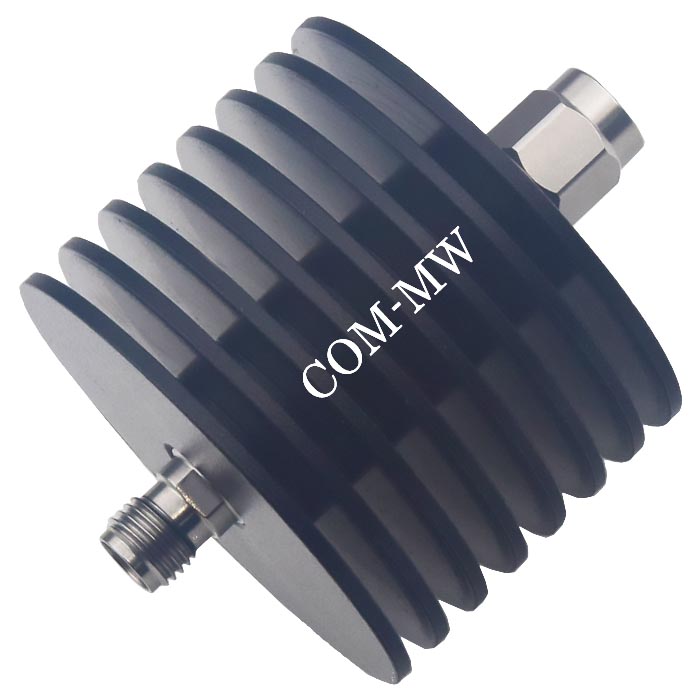

参考实物图

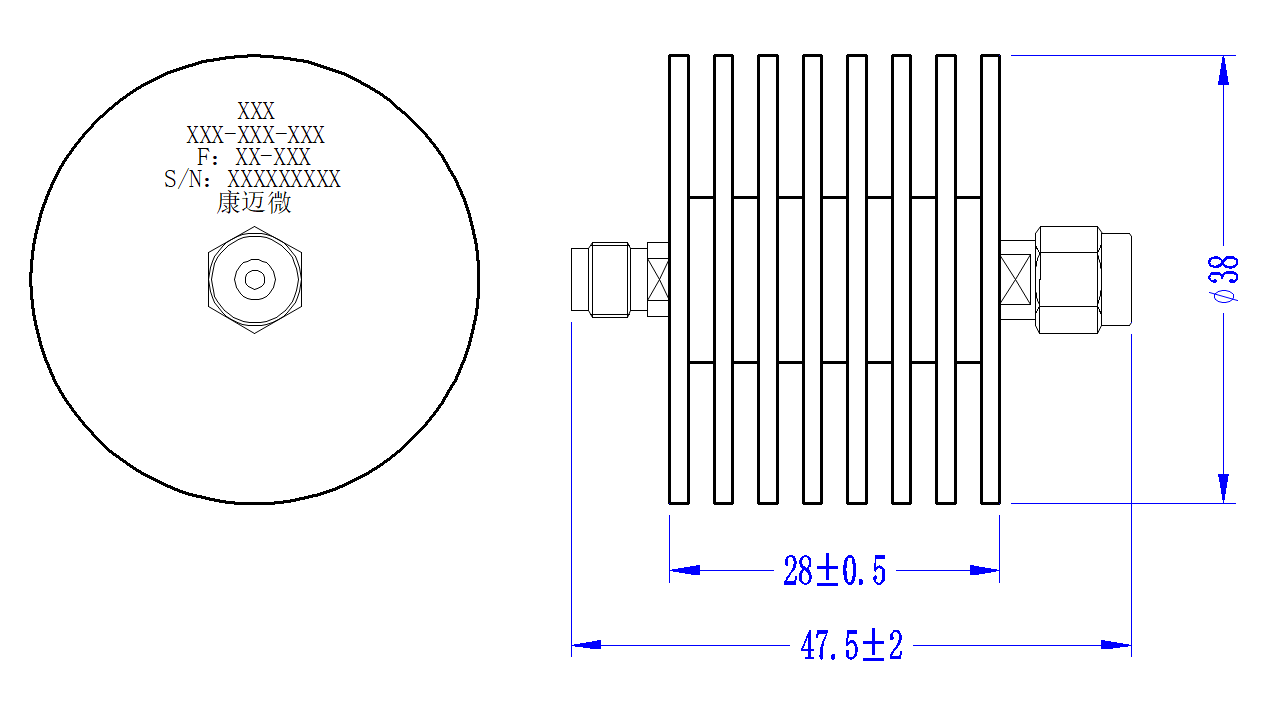

外形结构图(mm)

典型测试曲线图

频率 GHzS11 驻波S22 驻波S12 衰减 dB
0.011.091.07-5.7
1.431.021.02-5.76
2.861.011.04-5.82
4.291.021.06-5.84
5.711.011.05-5.94
7.141.071.04-5.99
8.571.041-6.06
101.111.01-6.14
11.431.11.1-6.29
12.861.161.23-6.66
14.291.031.13-6.41
15.711.11.06-6.4
17.141.261.19-6.57
18.571.191.05-6.65
201.321.37-6.75
