低噪声放大器缩略图

低噪声放大器

6000~6500MHz,增益 60dB,噪声系数 2dB,P-1dB功率 23dBm,SMA

  • DLNA8-6000-6500-4081
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率6000~6500MHz
增益60dB
增益平坦度1dB
噪声系数2dB
驻波比1.5
P-1dB功率23dBm
最大输入功率10W

其它参数

接口形式SMA-F可拆0.38mm针
接口材质不锈钢
阻抗50Ω
表面本导
工作电压+12V
工作电流300mA
工作温度-40~+70℃设计保证
其它防水:IP65;供电接头SF812/P-2

供电接口定义

序号定义备注
1VD+12V
2GND

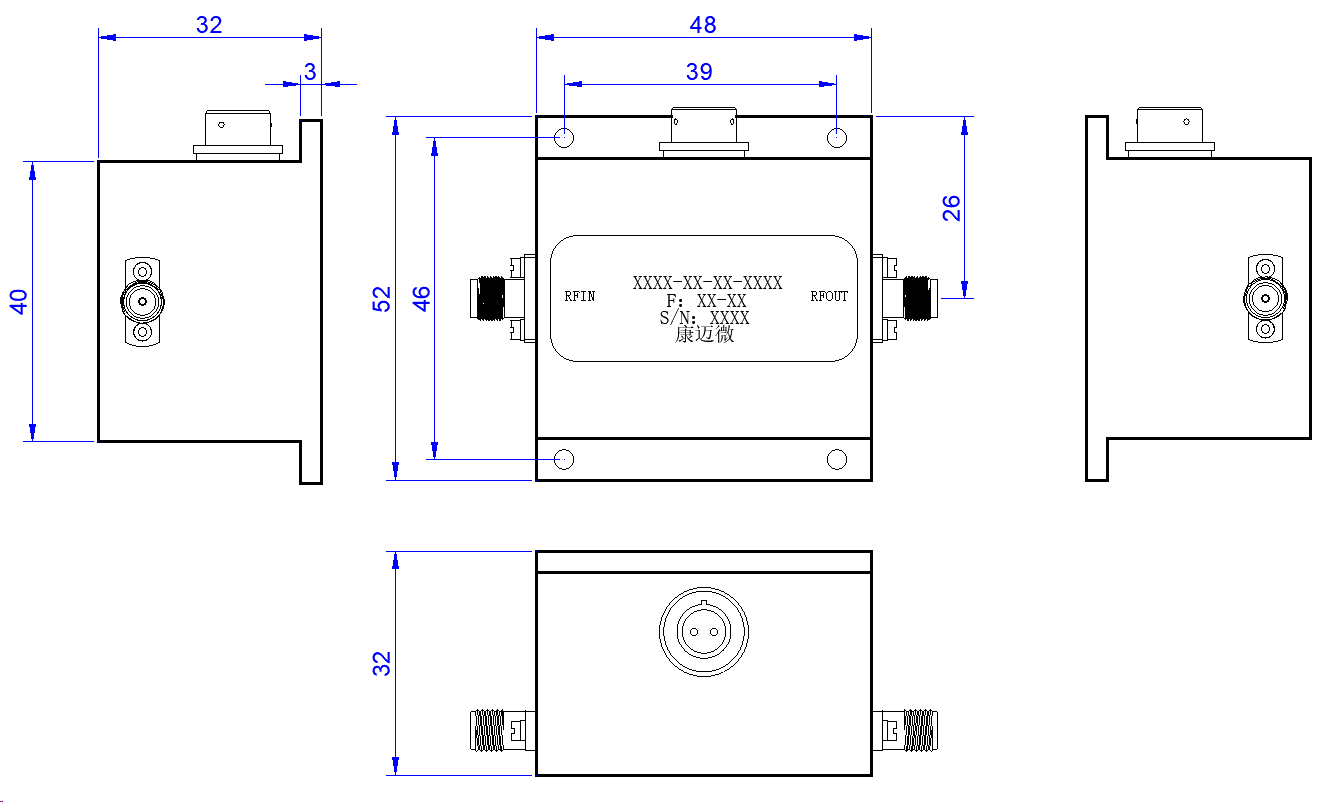

外形结构图(mm)

注意事项

存储在湿度小于25%的环境,注意防尘防静电;请注意产品的功耗,设计时考虑放大器散热问题;

如果放大器直接连接天线,要做静电防护或加限幅器保护;
