数控衰减器
18~40GHz, 衰减范围0.5~31.5dB, 步进0.5dB, 0.2W, 2.92
- DDA8-18-40G-1177
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 1.8 | 2 | ||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.6 | 1 | 1.4 | dB |
| 2dB衰减精度 | 1.5 | 2 | 2.5 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 6.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 14.5 | 16 | 17.5 | dB |
其它参数
| 步进 | 0.5dB |
| 功率容量 | 0.2W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | -5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制排针间距1.27 |
真值表
| 衰减量 | A1 | A2 | A3 | A4 | A5 | A6 |
| 0dB（直通） | 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5dB | 0 | 0 | 0 | 0 | 0 | 1 |
| 1dB | 0 | 0 | 0 | 0 | 1 | 0 |
| 2dB | 0 | 0 | 0 | 1 | 0 | 0 |
| 4dB | 0 | 0 | 1 | 0 | 0 | 0 |
| 8dB | 0 | 1 | 0 | 0 | 0 | 0 |
| 16dB | 1 | 0 | 0 | 0 | 0 | 0 |

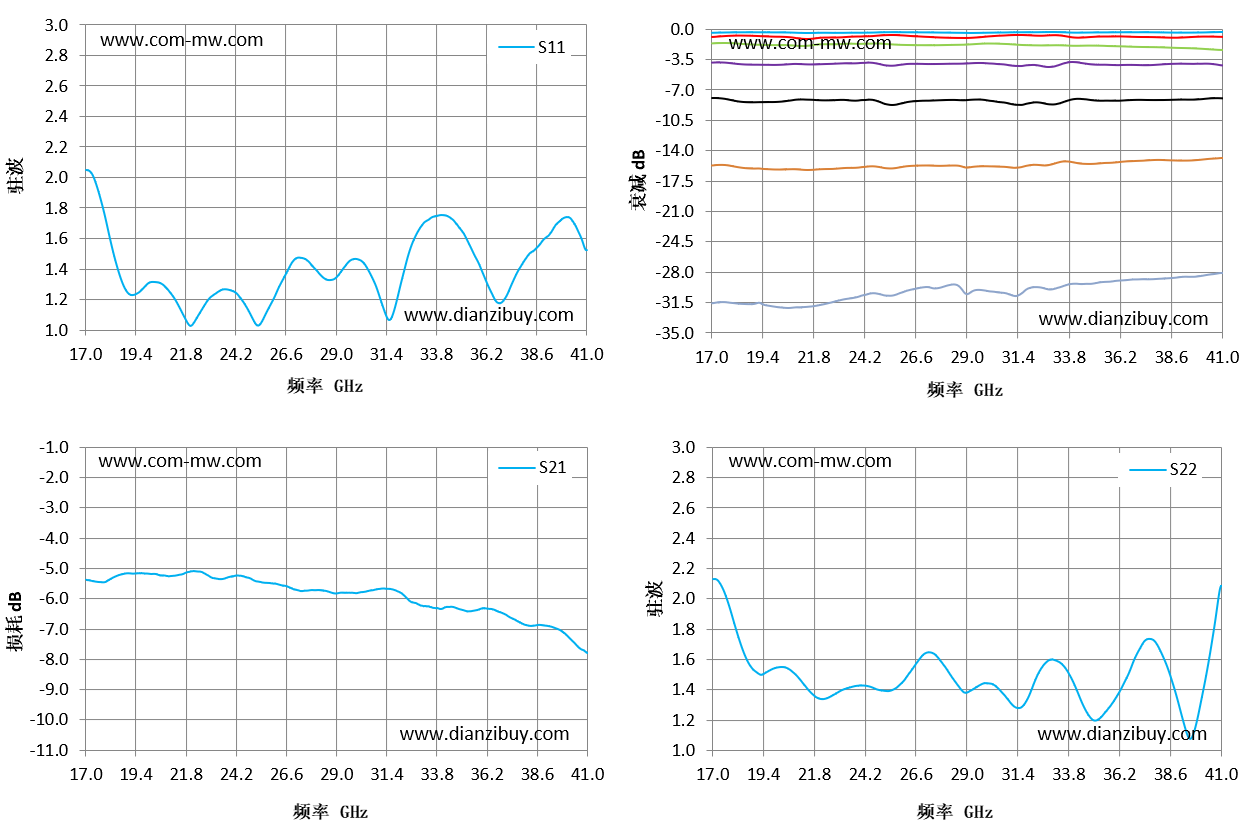

典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| 频率 GHz | A-0.5dB | A-1dB | A-2dB | A-4dB | A-8dB | A-16dB | A-31.5dB |
|---|---|---|---|---|---|---|---|
| 17 | -0.44 | -0.9 | -1.68 | -3.86 | -7.97 | -15.71 | -31.58 |
| 18.71 | -0.34 | -0.77 | -1.78 | -4.07 | -8.43 | -16.02 | -31.69 |
| 20.43 | -0.37 | -0.89 | -1.87 | -4.07 | -8.33 | -16.14 | -32.1 |
| 22.14 | -0.44 | -0.98 | -1.79 | -4.03 | -8.22 | -16.12 | -31.78 |
| 23.86 | -0.42 | -0.85 | -1.73 | -3.92 | -8.25 | -15.94 | -30.87 |
| 25.57 | -0.32 | -0.7 | -1.81 | -4.18 | -8.73 | -16.01 | -30.67 |
| 27.29 | -0.37 | -0.9 | -1.88 | -4.01 | -8.26 | -15.72 | -29.8 |
| 29 | -0.46 | -1 | -1.82 | -3.96 | -8.2 | -15.94 | -30.54 |
| 30.71 | -0.38 | -0.76 | -1.74 | -4.05 | -8.46 | -15.85 | -30.4 |
| 32.43 | -0.32 | -0.78 | -1.9 | -4.19 | -8.47 | -15.66 | -29.78 |
| 34.14 | -0.41 | -0.97 | -1.95 | -3.82 | -8.07 | -15.42 | -29.36 |
| 35.86 | -0.35 | -0.85 | -1.98 | -4.12 | -8.27 | -15.39 | -29.08 |
| 37.57 | -0.34 | -0.91 | -2.09 | -4.13 | -8.19 | -15.13 | -28.86 |
| 39.29 | -0.41 | -0.94 | -2.2 | -3.98 | -8.15 | -15.17 | -28.57 |
| 41 | -0.29 | -0.89 | -2.4 | -4.16 | -8.01 | -14.88 | -28.15 |
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
