双工器
通带频率一1.7~2.4GHz, 通带频率二3~6GHz, SMA
- ZCB1-M1700-5500-143
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1.7 | ~ | 2.4 | GHz |
| 通带频率二 | / | / | 3 | ~ | 6 | GHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 3-6 | GHz≥ | 30 | dB | ||
| 通带二抑制度 | 1.7-2.4 | GHz≥ | 30 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | -0.05 | -58.75 | -9.76 | 0.63 |
| 0.57 | 1.16 | -0.46 | -61.76 | 2.93 | 0.61 |
| 1.14 | 1.36 | -0.57 | -62.92 | 0.93 | 0.65 |
| 1.71 | 1.41 | -0.78 | -64.97 | -4.24 | 0.72 |
| 2.29 | 1.22 | -0.88 | -44.24 | 0.21 | 1.12 |
| 2.86 | 1.79 | -34.85 | -1.5 | 1.45 | -0.08 |
| 3.43 | 1.26 | -39.96 | -0.64 | 0.74 | 0.19 |
| 4 | 1.2 | -64.16 | -0.54 | 0.58 | -3.18 |
| 4.57 | 1.06 | -41.03 | -0.47 | 0.51 | 0.56 |
| 5.14 | 1.18 | -40.26 | -0.75 | 0.47 | 0.51 |
| 5.71 | 1.25 | -42.47 | -0.65 | 0.45 | 0.5 |
| 6.29 | 1.29 | -53.35 | -0.65 | 0.43 | 0.62 |
| 6.86 | 1.4 | -44.2 | -0.83 | 0.43 | 0.4 |
| 7.43 | 1.31 | -35.57 | -0.7 | 0.42 | 0.39 |
| 8 | 1.27 | -30.73 | -0.78 | 0.42 | 0.38 |

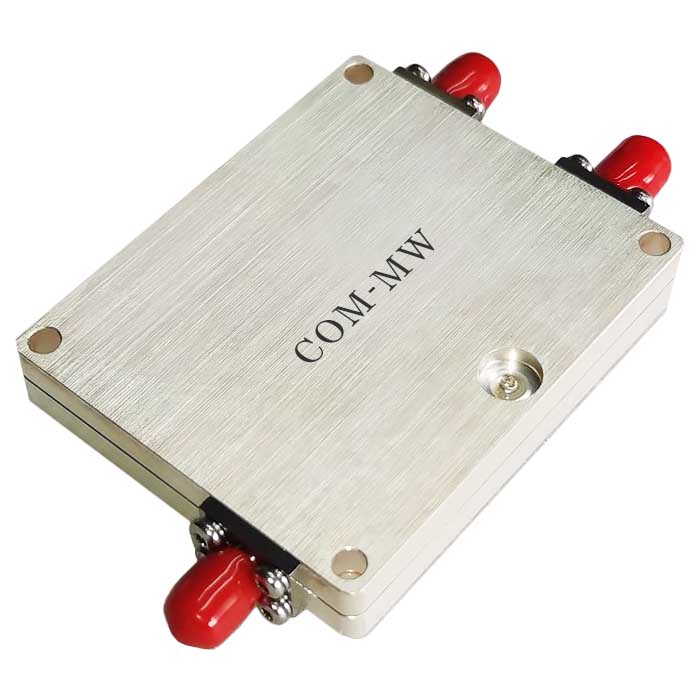

参考实物图

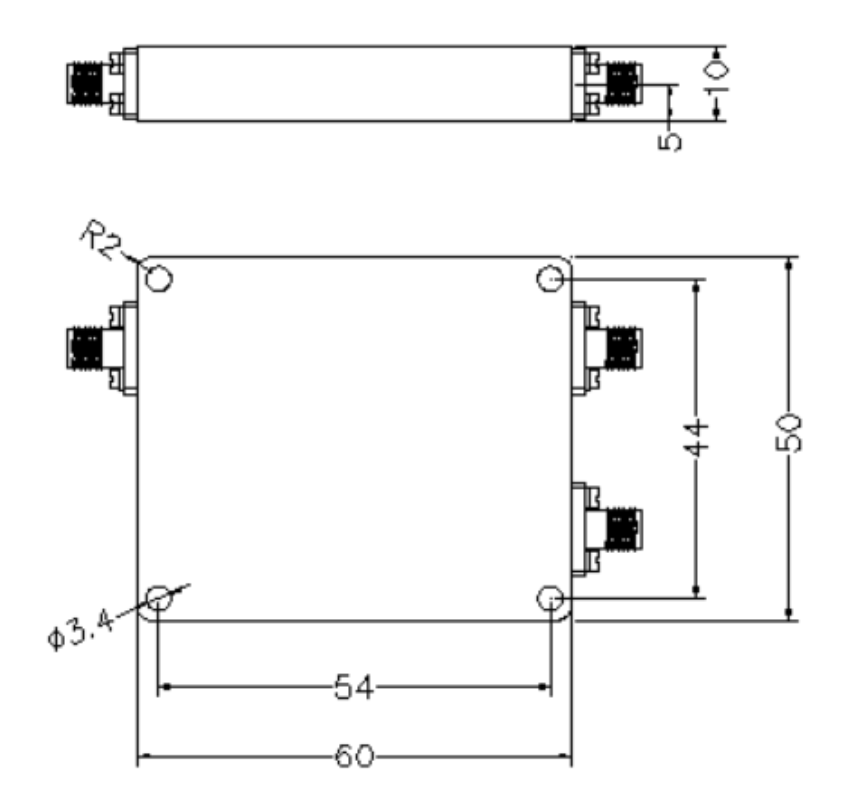

外形结构图（mm）

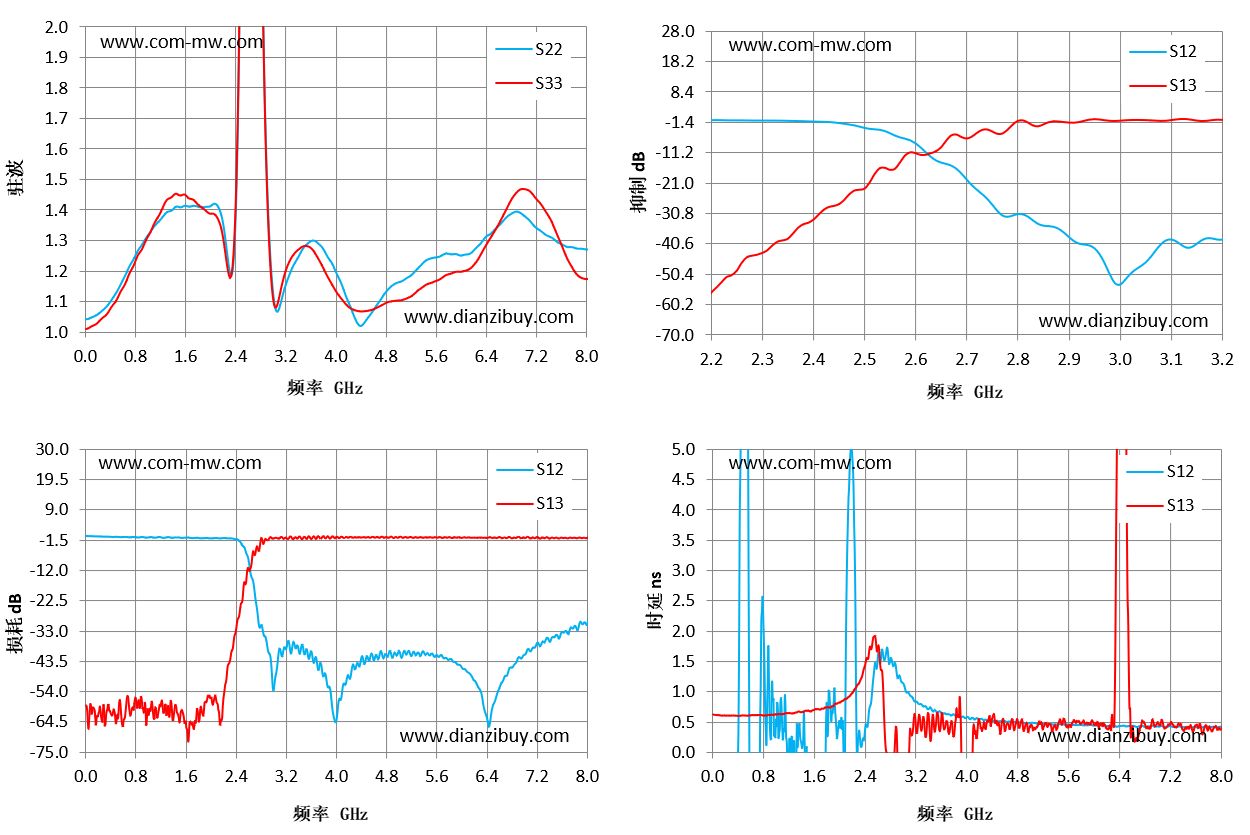

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
