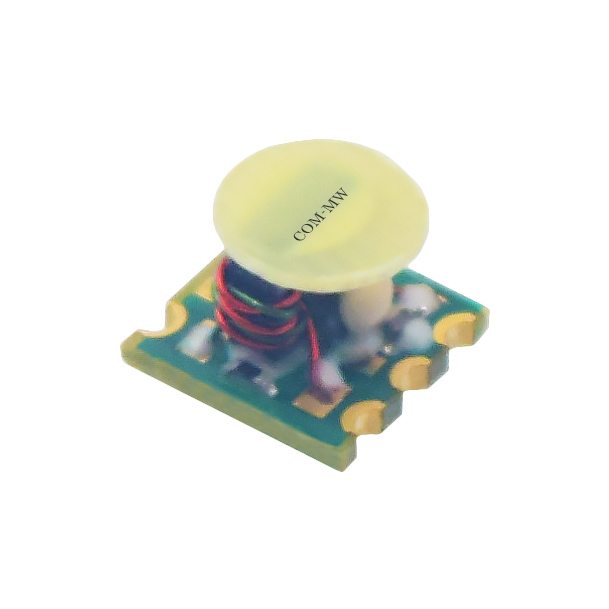

10~4000MHz, 阻抗比1:4巴伦, 表面贴装, 工业级
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 10 | ~ | 4000 | MHz |

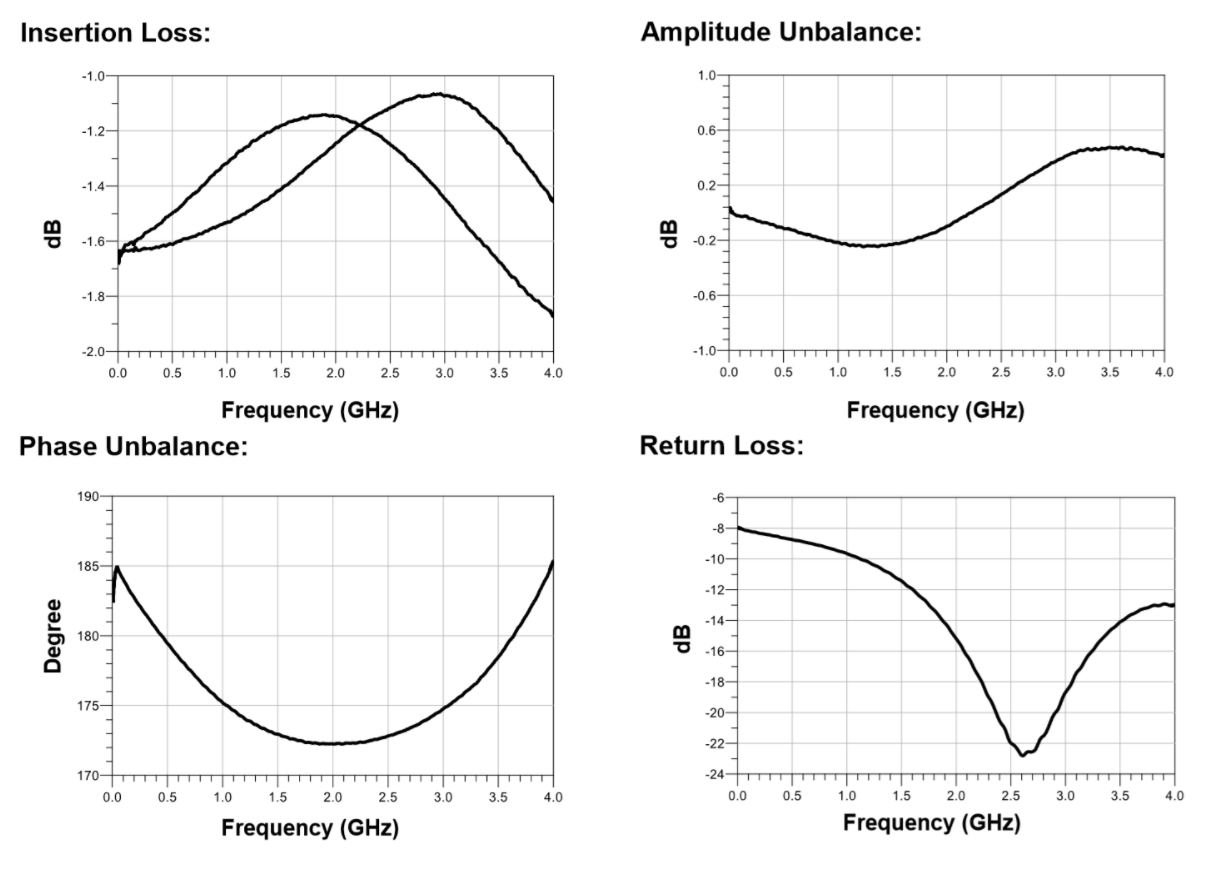

插入损耗 | 1.3 | dB | ||
驻波比 | 1.5 | |||
幅度平衡 | 0.7 | dB | ||
相位平衡 | ±3 | ° |
阻抗比 | 1:4巴伦 |
接口形式 | 表面贴装 |
阻抗 | 50Ω |
功率容量 | 2W |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+100℃ |
质量等级 | 工业级 |
其它 | 通过直流电流300mA |

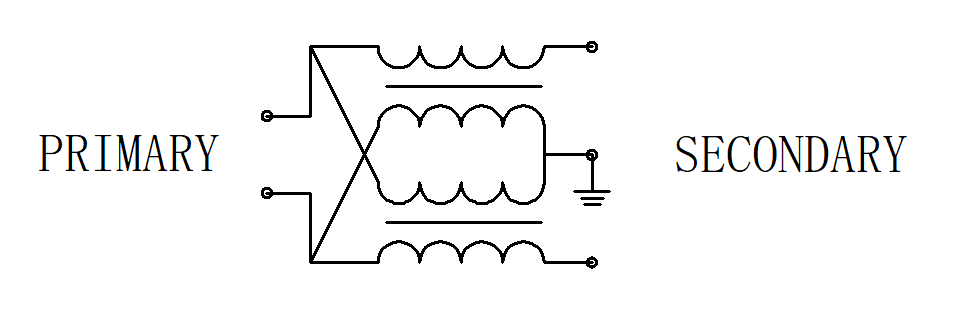

PRIMARY DOT | 3 |
PRIMARY | 2 |
SECONDARY DOT | 4 |
SECONDARY | 6 |
GND(RF) | 2,5 |
NC | 1 |
1 | 产品支持260℃回流焊。 |
