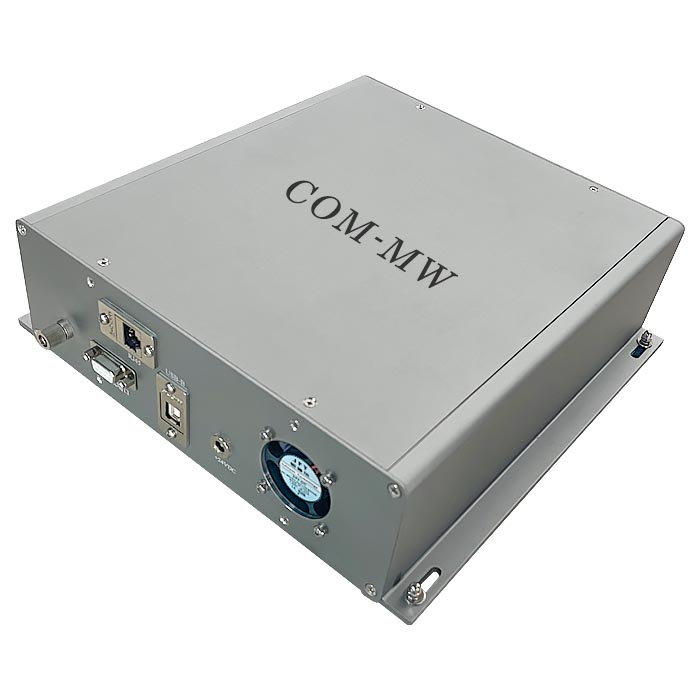

DC~18GHz, 单刀三掷, SMA-K, 网口控制,USB控制
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 18 | GHz |
插入损耗 | 0.3@6GHz | dB | ||
插入损耗 | 0.6@12GHz | dB | ||
插入损耗 | 0.8@18GHz | dB | ||
隔离度 | 70@6GHz | dB | ||
隔离度 | 60@18GHz | dB | ||
驻波比 | 1.30@6GHz | |||
驻波比 | 1.40@12GHz | |||
驻波比 | 1.50@18GHz | |||
功率容量 | 80@6GHz | W | ||
功率容量 | 60@12GHz | W | ||
功率容量 | 50@18GHz | W |
开关时间 | 15ms |
开关路数 | 单刀三掷 |
接口形式 | SMA-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
工作电压 | +24V |
工作电流 | 选通单个通道电流为300mA |
工作温度 | -25~+65℃设计保证 |
储存温度 | -40~+85℃设计保证 |
开关寿命 | 200万次 |
控制方式 | 网口控制,USB控制 |
分路端口 | J1,J3,J5 |
公共端口 | J0 |
1、The device defaults as a TCP/ip server;
2、Default IP address: 192.168.1.100;
3、Default port number: 1000;
选通通道1 | AA 01 00 00 00 00 00 55 | |
选通通道3 | AA 02 00 00 00 00 00 55 | |
选通通道5 | AA 03 00 00 00 00 00 55 |
本产品提供上位机控制软件,以及使用说明,网口和USB-B都可使用上位机进行控制,网口也可通过命令进行控制。(注意:该产品建议先将电源接上,然后打开电源开关之后,再连接产品和PC端的控制线)

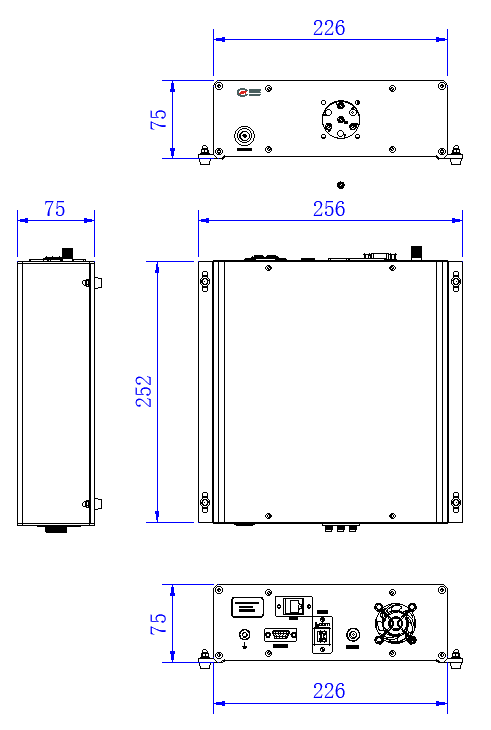

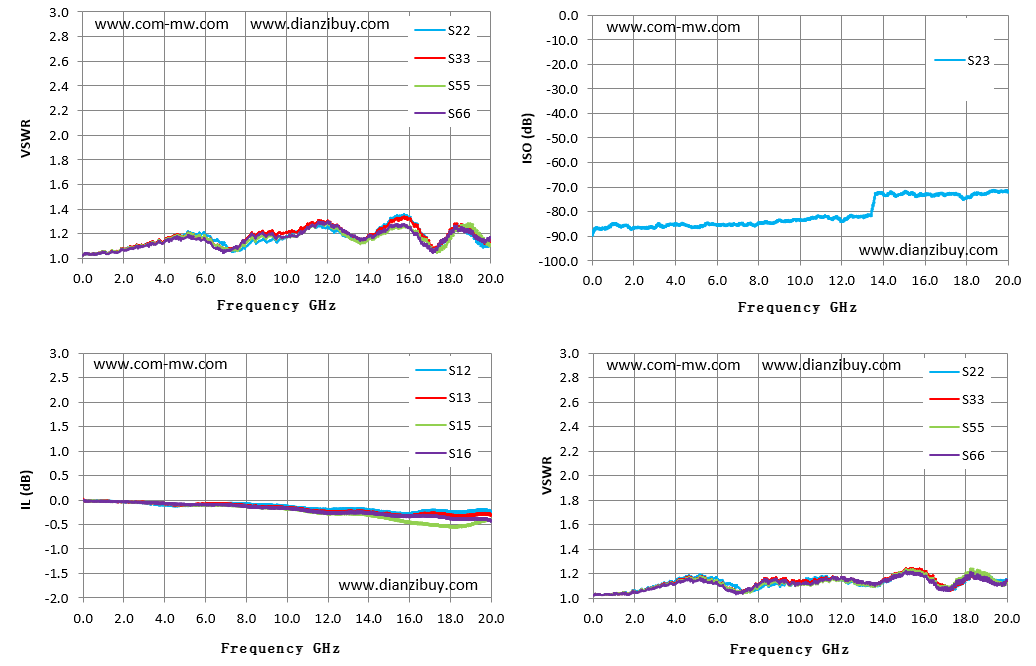

Frequency GHz | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S15 损耗 dB | S16 损耗 dB | S23 隔离 dB |
---|---|---|---|---|---|---|
0.01 | 1.02 | 0 | -0.01 | -0.01 | 0 | -89.77 |
1.43 | 1.06 | -0.03 | -0.03 | -0.03 | -0.03 | -85.87 |
2.86 | 1.1 | -0.06 | -0.05 | -0.05 | -0.05 | -86.39 |
4.29 | 1.16 | -0.11 | -0.09 | -0.08 | -0.08 | -84.99 |
5.71 | 1.2 | -0.09 | -0.09 | -0.11 | -0.1 | -85.12 |
7.14 | 1.08 | -0.07 | -0.09 | -0.11 | -0.1 | -85.07 |
8.57 | 1.13 | -0.1 | -0.13 | -0.15 | -0.15 | -84.71 |
10 | 1.18 | -0.13 | -0.16 | -0.18 | -0.17 | -83.6 |
11.43 | 1.25 | -0.18 | -0.22 | -0.25 | -0.24 | -82.53 |
12.86 | 1.18 | -0.19 | -0.24 | -0.28 | -0.26 | -82.08 |
14.29 | 1.19 | -0.22 | -0.26 | -0.32 | -0.28 | -72.65 |
15.71 | 1.35 | -0.29 | -0.33 | -0.44 | -0.34 | -73.49 |
17.14 | 1.07 | -0.21 | -0.27 | -0.51 | -0.33 | -72.7 |
18.57 | 1.26 | -0.25 | -0.33 | -0.54 | -0.39 | -72.66 |
20 | 1.14 | -0.25 | -0.31 | -0.42 | -0.43 | -72.09 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
