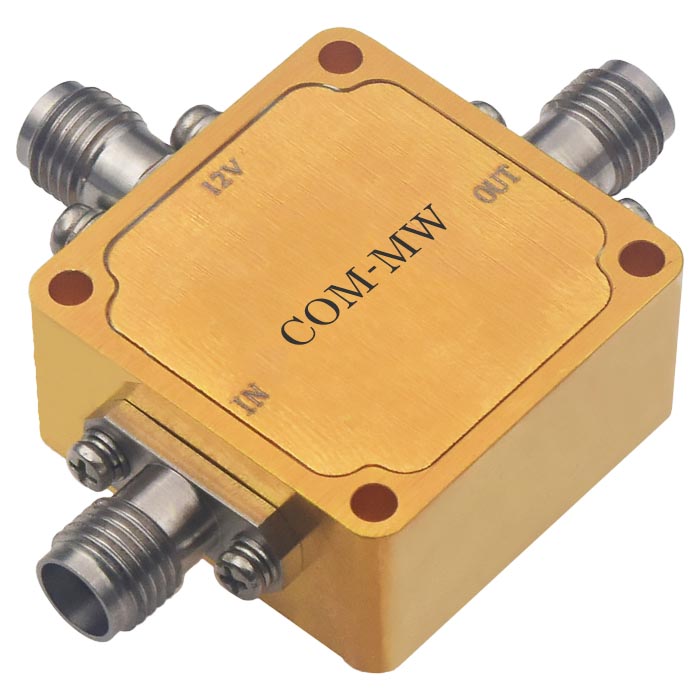

6~18GHz, 增益25dB, 噪声系数2dB, P-1dB功率10dBm, SMA
小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 6 | ~ | 18 | GHz |
增益 | 25 | dB | ||
增益平坦度 | 4.6 | dB | ||
噪声系数 | 2 | dB | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm |
接口形式 | SMA-K可拆 0.38mm |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
工作电压 | +12V |
工作电流 | 100mA |
工作温度 | -30~+70℃设计保证 |

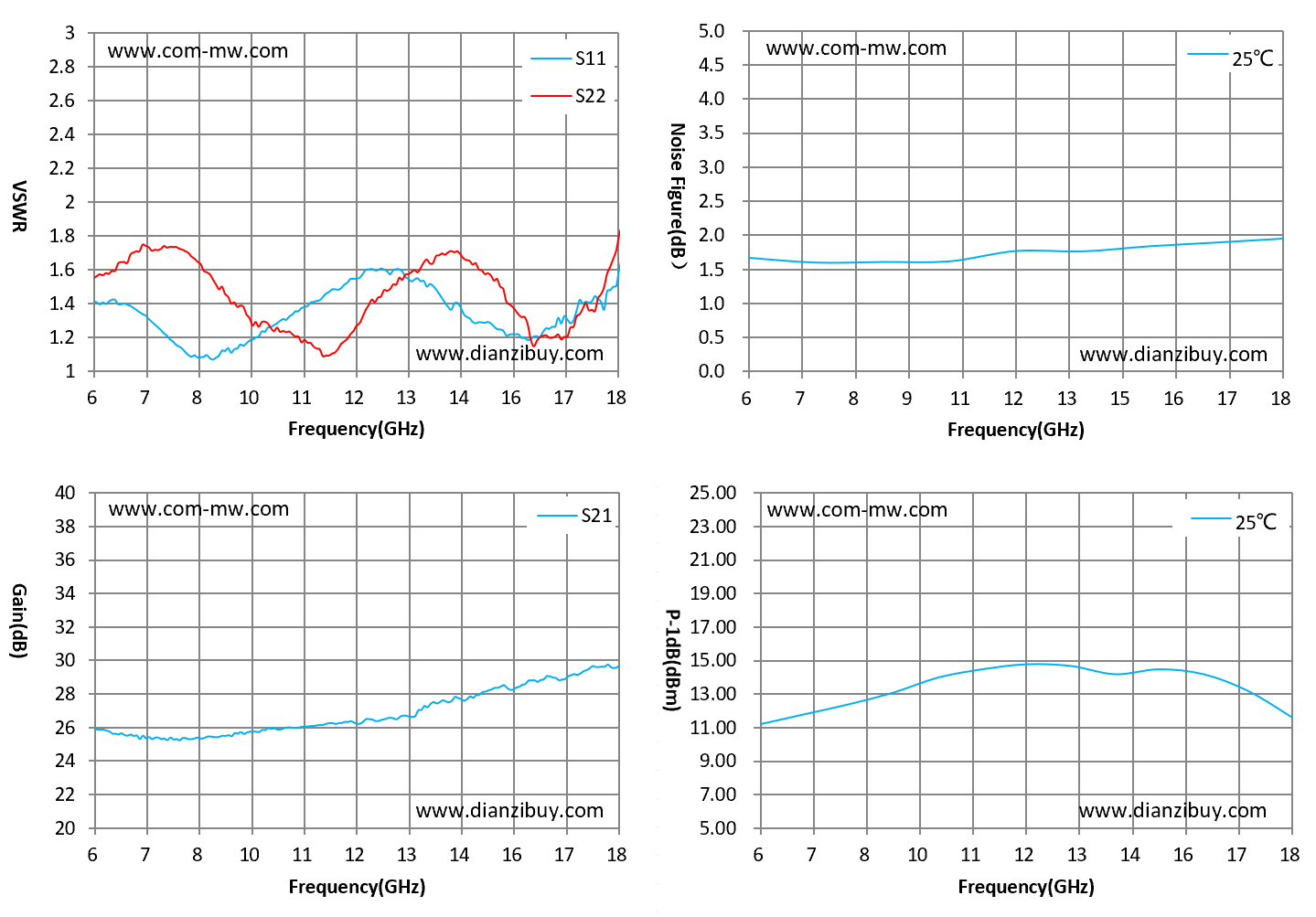

F(GHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
5.6 | 11.2 | 1.67 | 1.38 | 1.44 | 26.2 |
7.2 | 11.8 | 1.6 | 1.3 | 1.73 | 25.3 |
8.8 | 13.1 | 1.61 | 1.07 | 1.51 | 25.4 |
10.4 | 14.1 | 1.62 | 1.32 | 1.23 | 26.1 |
12 | 14.8 | 1.77 | 1.54 | 1.27 | 26.2 |
13.6 | 14.4 | 1.77 | 1.49 | 1.65 | 27.2 |
15.2 | 14.5 | 1.84 | 1.24 | 1.54 | 28.3 |
16.8 | 13.3 | 1.9 | 1.3 | 1.2 | 29 |
18.4 | 11.4 | 1.95 | 1.9 | 2.4 | 29.6 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
