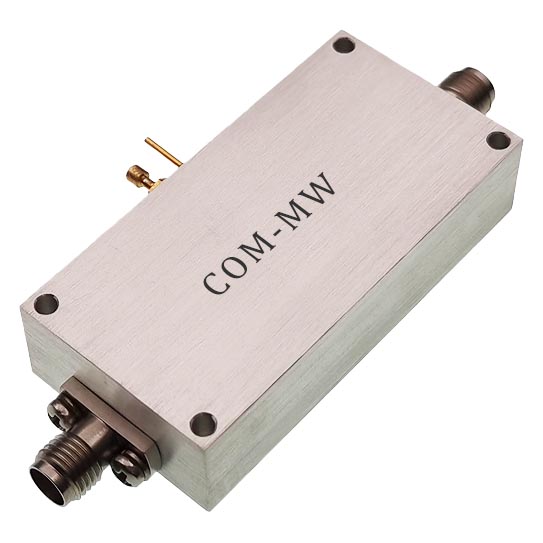

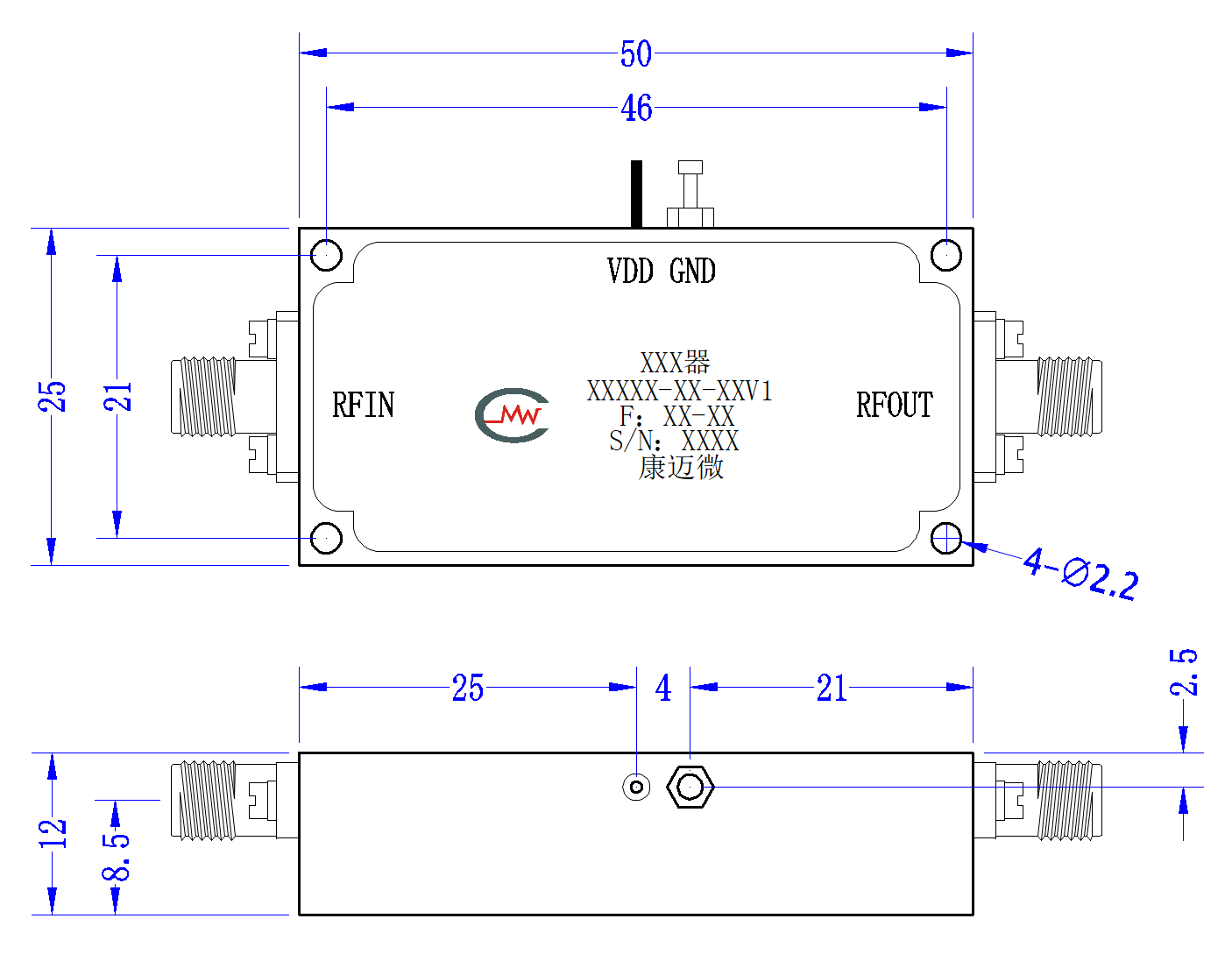

400~8000MHz, 增益20dB, 噪声系数1.8dB, P-1dB功率10dBm, SMA
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 400 | ~ | 8000 | MHz |
增益 | 20 | dB | ||
增益平坦度 | 3 | dB | ||
噪声系数 | 1.8 | 2.5 | dB | |
驻波比 | 1.7 | 2.2 | ||
P-1dB功率 | 10 | 14 | dBm |
接口形式 | SMA-K |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 150mA |
工作温度 | -40~+70℃设计保证 |
其它 | 1、工作频率范围内的任意20MHz内增益浮动不超过0.1dB; 2、由于放大器尺寸较小,请安装在散热器上或有大面积散热的机壳上,帮助放大器散热; 3、最大输入不损坏功率:10dBm。 |

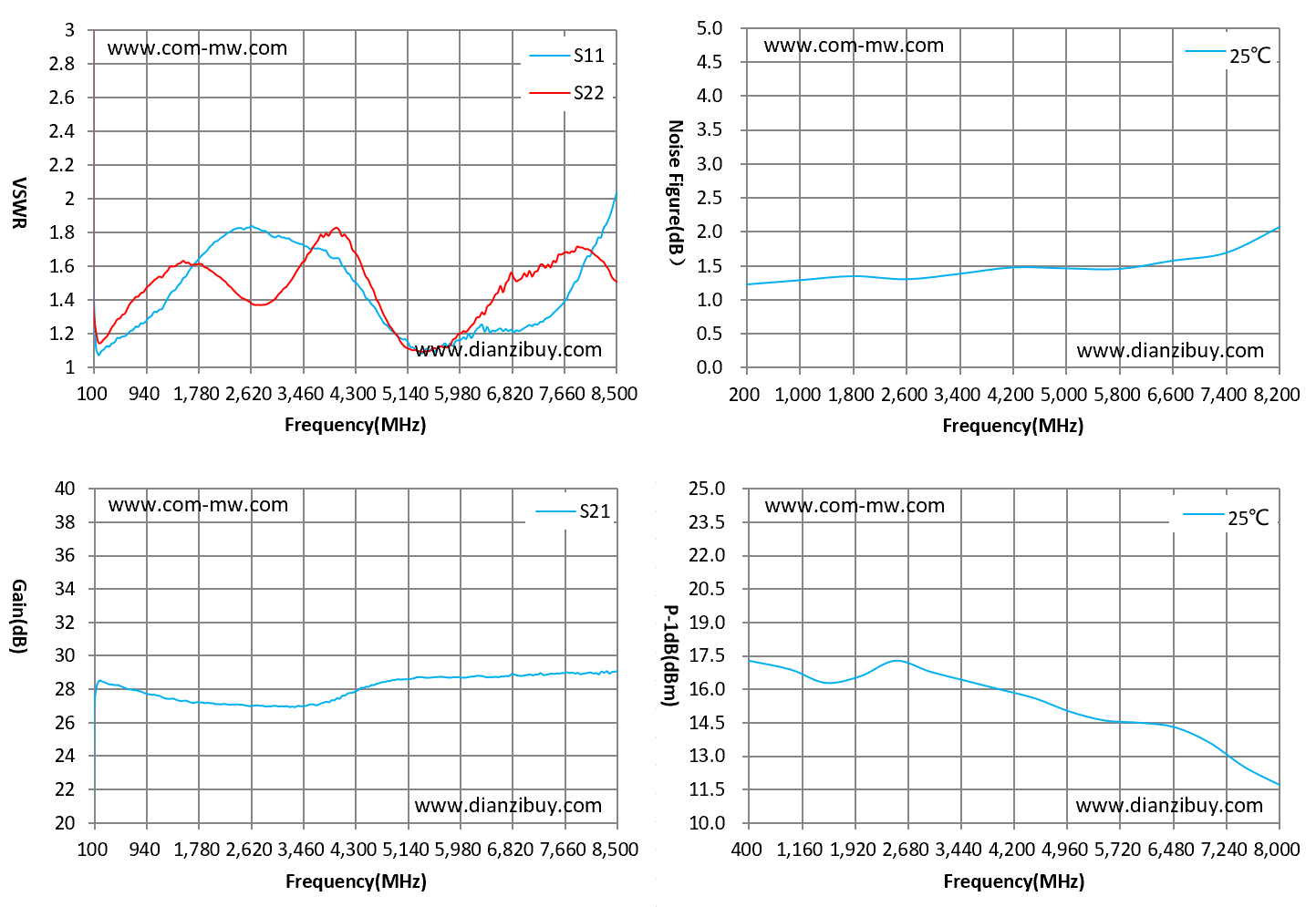

F(MHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
200 | 17.1 | 1.22 | 1.09 | 1.14 | 28.4 |
1000 | 16.9 | 1.28 | 1.3 | 1.49 | 27.7 |
1800 | 16.5 | 1.34 | 1.66 | 1.61 | 27.2 |
2600 | 17.3 | 1.29 | 1.82 | 1.39 | 26.9 |
3400 | 16.4 | 1.37 | 1.73 | 1.54 | 28.9 |
4200 | 16 | 1.47 | 1.54 | 1.74 | 27.7 |
5000 | 15 | 1.45 | 1.17 | 1.15 | 28.5 |
5800 | 14.5 | 1.44 | 1.14 | 1.12 | 28.6 |
6600 | 14.4 | 1.57 | 1.22 | 1.48 | 28.7 |
7400 | 12.5 | 1.68 | 1.33 | 1.62 | 28.8 |
8200 | 11.2 | 2 | 1.65 | 1.7 | 28.9 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
