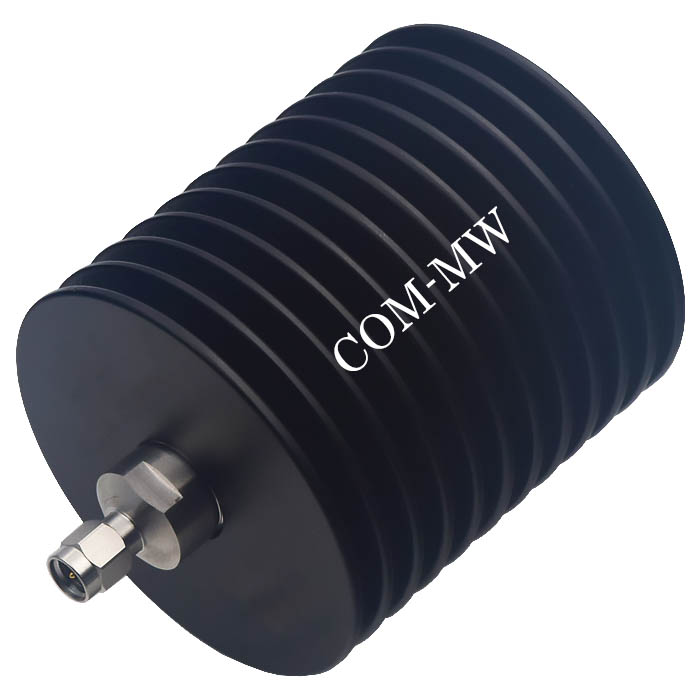

工作频率DC~4GHz, 50W, 50Ω, SMA-J
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 4 | GHz |
驻波比 | 1.2 |
功率容量 | 50W设计保证 |
阻抗 | 50Ω |
接口形式 | SMA-J |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
安装负载时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低。

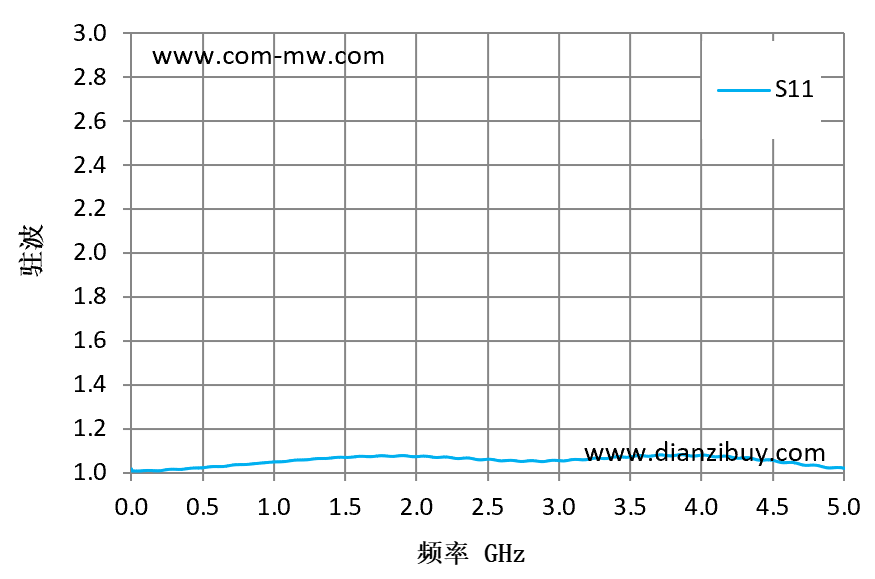

序号 | 频率 GHz | S11 驻波 |
---|---|---|
1 | 0.01 | 1.02 |
2 | 0.36 | 1.02 |
3 | 0.71 | 1.04 |
4 | 1.07 | 1.05 |
5 | 1.43 | 1.07 |
6 | 1.79 | 1.08 |
7 | 2.14 | 1.07 |
8 | 2.5 | 1.06 |
9 | 2.86 | 1.05 |
10 | 3.21 | 1.06 |
11 | 3.57 | 1.08 |
12 | 3.93 | 1.08 |
13 | 4.29 | 1.07 |
14 | 4.64 | 1.05 |
15 | 5 | 1.02 |
