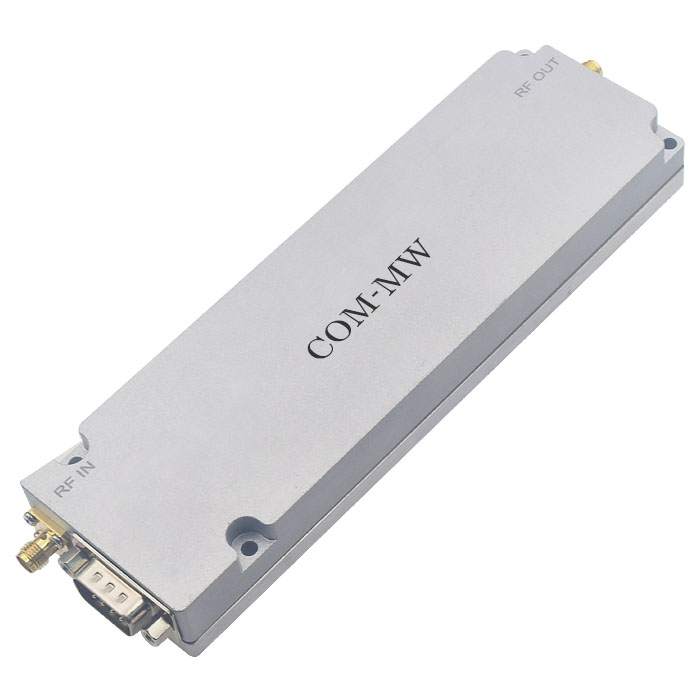

1170~1280MHz, 增益51dB, 饱和功率45dBm, SMA
适用于无人机干扰,老化测试等领域。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1170 | ~ | 1280 | MHz |
增益 | 51 | dB | ||
增益平坦度 | ±1 | dB | ||
输入驻波比 | 1.6 | |||
饱和功率 | 44 | 45 | 46 | dBm |
最大输入功率 | 10 | dBm | ||
ALC控制范围 | 10 | dB | ||
增益调节范围 | 25 | dBc |
接口形式 | SMA-K |
温度保护 | +85℃过温告警并关断,65度开启 |
收发线控接口 | CMOS3.3V |
带内波动 | ≤2.5dB |
阻抗 | 50Ω |
工作电压 | +28V |
工作电流 | 4500mA |
工作温度 | -40~+55℃设计保证 |
增益调节误差 | 衰减10dB:≤±1dB;衰减20dB:≤±1dB;衰减25dB:≤±1.5dB |
频率(MHz) | Gain(dB) | Pout(SAT) | Ids(A) | IdQ(mA) | VSWR |
---|---|---|---|---|---|
1100 | 41.5 | 39.69 | 2.6 | 250 | 1.55 |
1150 | 46.07 | 42.47 | 2.86 | 250 | 1.48 |
1200 | 49.09 | 44.43 | 3.14 | 250 | 1.59 |
1250 | 49.12 | 44.68 | 2.86 | 250 | 1.43 |
1300 | 48.07 | 44.61 | 3.24 | 250 | 1.45 |
1350 | 49.27 | 42.25 | 2.99 | 250 | 1.38 |
1400 | 40.36 | 35.85 | 3.16 | 250 | 1.54 |

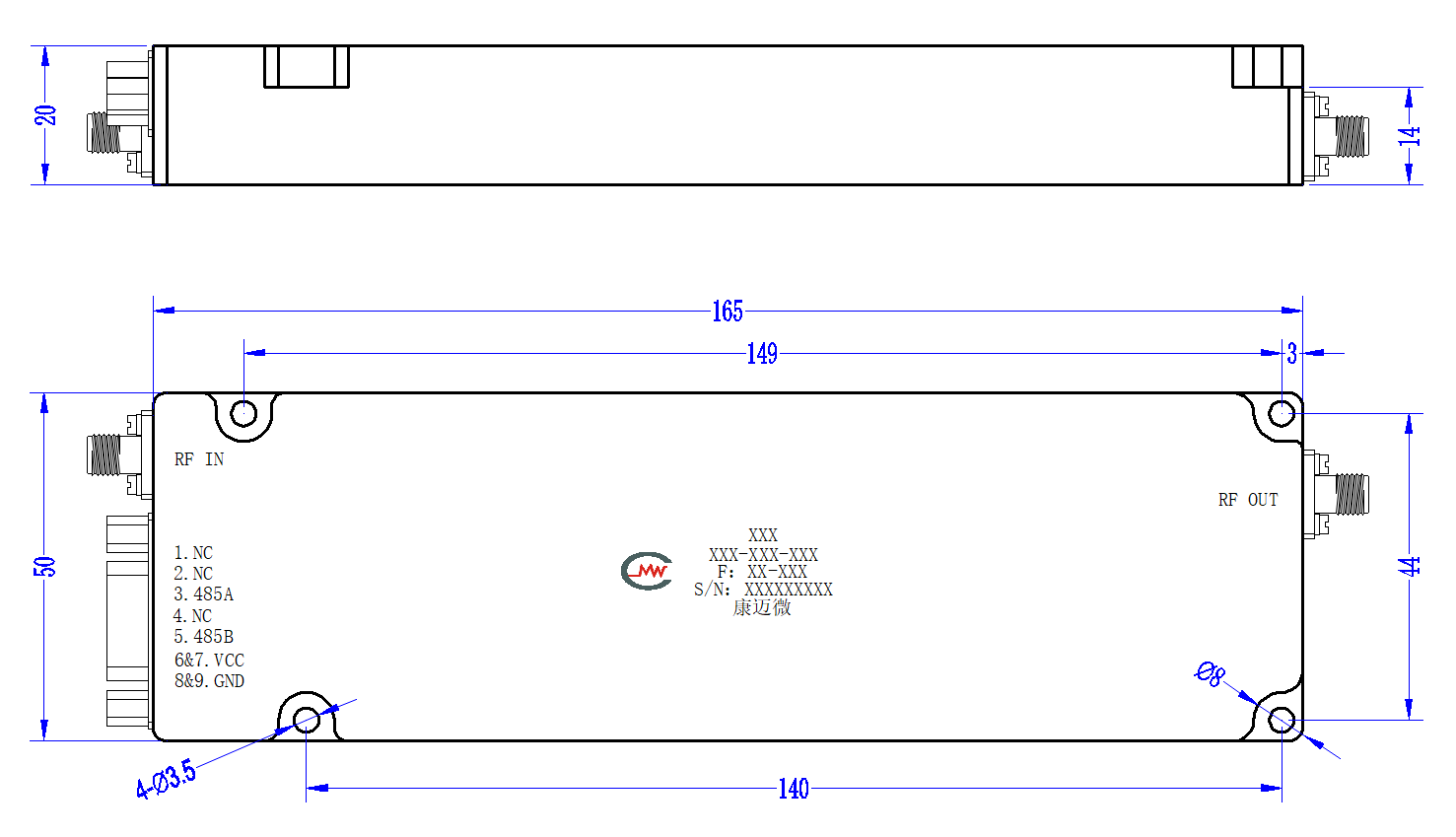

RS485接口通信
1) 设置:开关,增益;
2) 查询:模块状态(包括功放状态、过功率告警、过温告警),功放温度,功放ATT值,检测的前向功率;
3) 过功率告警:功率超过最大输出功率+2dB,告警;
4) 过温告警:建议门限为+85℃,检测温度超过+85℃告警,同时关断功放,+65℃时开启功放;
5) 功放温度检测:检测范围要求包含但不限于-25℃~+85℃,检测精度要求±3℃;
6) 前向功率检测:检测范围要求大于20dB,检测精度要求小于±1dB;
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
产品整体温度大于125℃的情况下,请在订货前与我们协商;
清洗产品表面,请勿将产品浸泡清洗液中清洗。
