波导负载
工作频率39.2~59.6GHz, 功率容量0.5W, 波导口, BJ500
- D8-AWLBJ500-2388
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 驻波比 | 1.08 |
其它参数
| 功率容量 | 0.5W |
| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 波导法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 项目 | 频率 GHz | S11 驻波 |
|---|---|---|
| 1 | 39.2 | 1.02 |
| 2 | 40.66 | 1.01 |
| 3 | 42.11 | 1.02 |
| 4 | 43.57 | 1.02 |
| 5 | 45.03 | 1.02 |
| 6 | 46.49 | 1.03 |
| 7 | 47.94 | 1.01 |
| 8 | 49.4 | 1.02 |
| 9 | 50.86 | 1.01 |
| 10 | 52.31 | 1.01 |
| 11 | 53.77 | 1.02 |
| 12 | 55.23 | 1.01 |
| 13 | 56.69 | 1.01 |
| 14 | 58.14 | 1.02 |
| 15 | 59.6 | 1.01 |
参考实物图

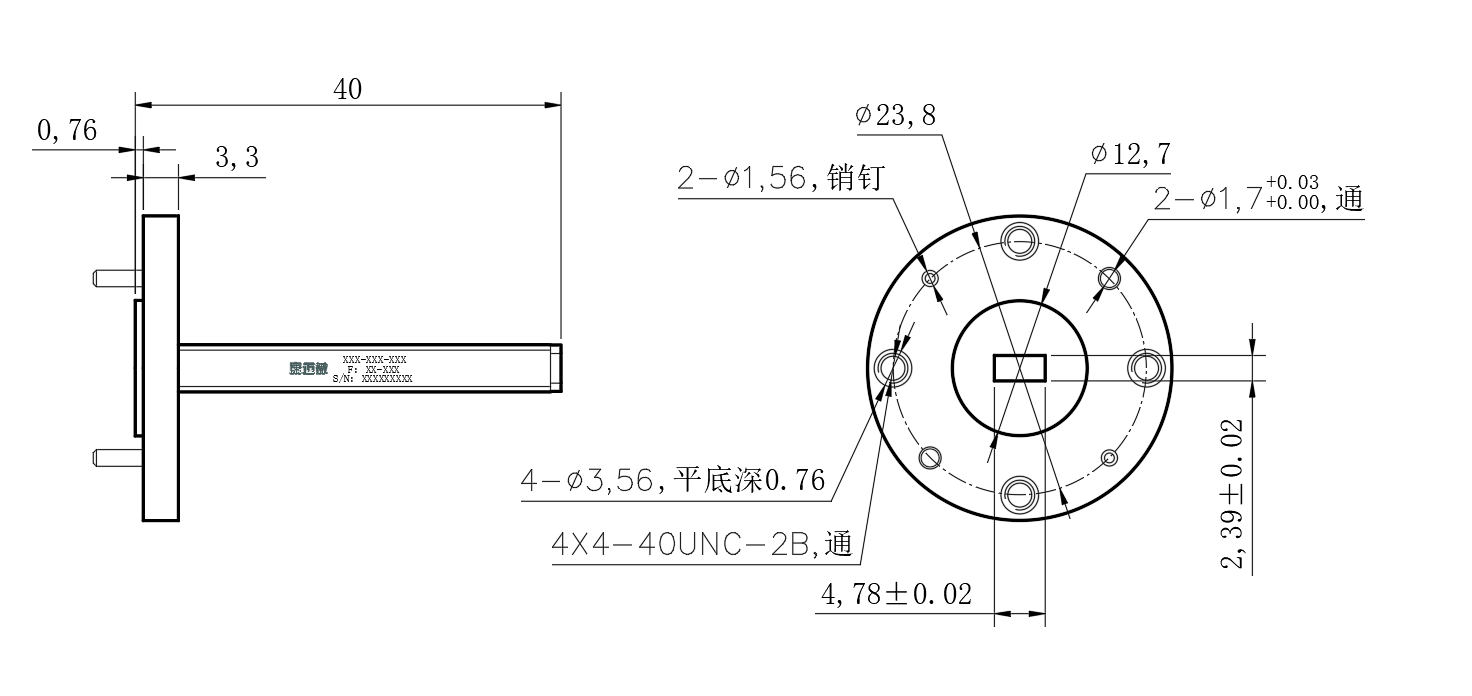

外形结构图（mm）

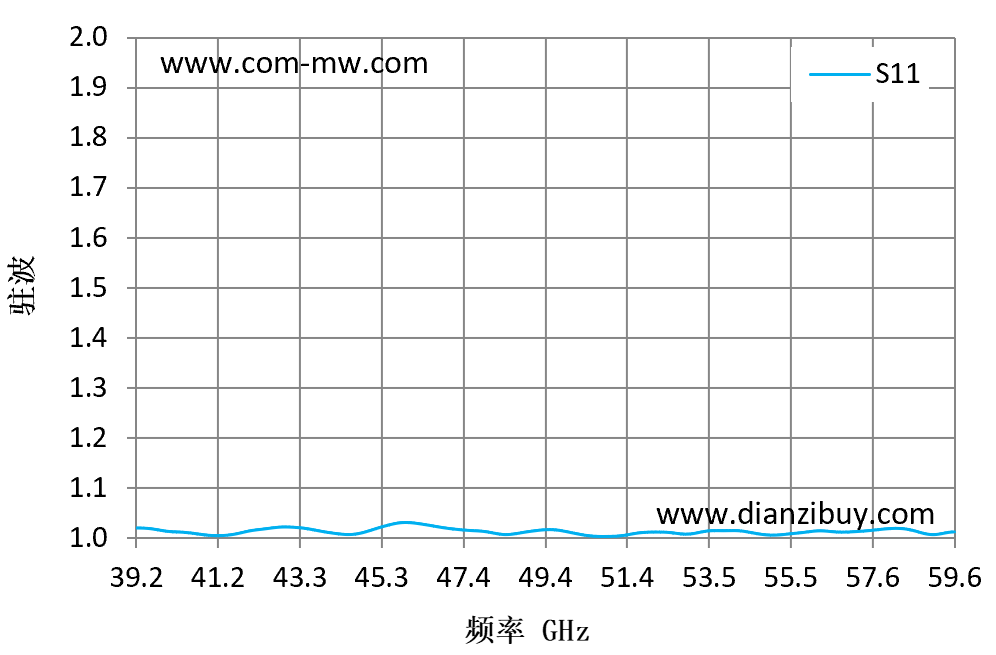

典型测试曲线图
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边。
