工作频率10.3~18GHz, 工作频率118~42GHz, 增益10dBi, 增益22dBi, 垂直极化, N-K, 2.92-K

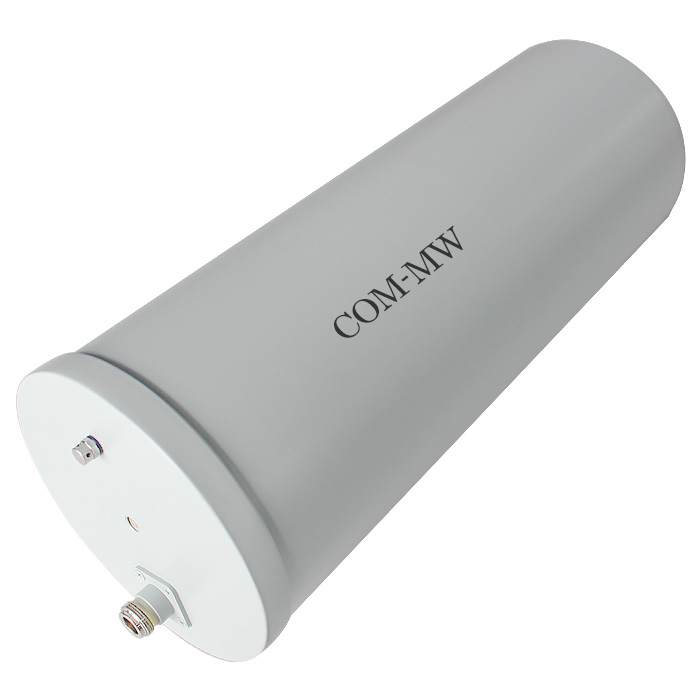

锥型天线属于超宽带全向天线。由于其方向图稳定性很好,所以被广泛应用于各种要求全向辐射的领域。该天线还具有良好的结构特性,能在地面,车载以及高台上良好的工作,与同类产品相比具有重量轻、安装架设方便等特点。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率1 | 0.3 | ~ | 18 | GHz |
工作频率1 | 18 | ~ | 42 | GHz |
增益1 | 0 | dBi | ||
增益2 | 2 | dBi | ||
驻波比1 | 2.5 | |||
驻波比2 | 2 |
极化方式 | 垂直极化 |
功率容量 | 20W设计保证 |
接口形式 | N-K |
接口形式 | 2.92-K |

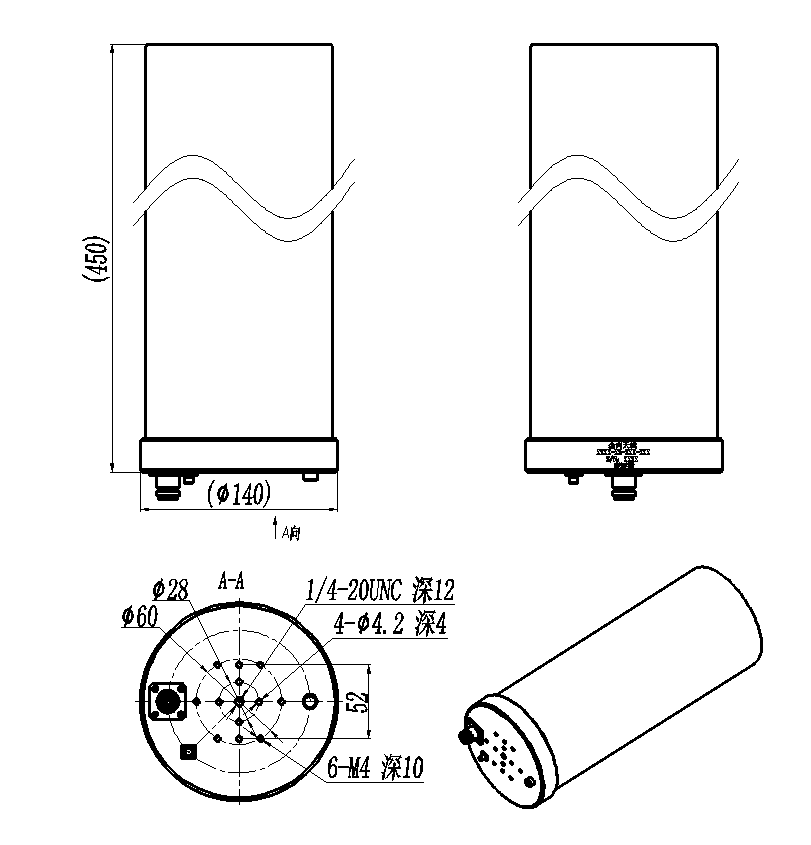

外形尺寸 | 450*140*140mm |
估算重量 | 3.5Kg |
表面 | 海灰色 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -30~+60℃设计保证 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
