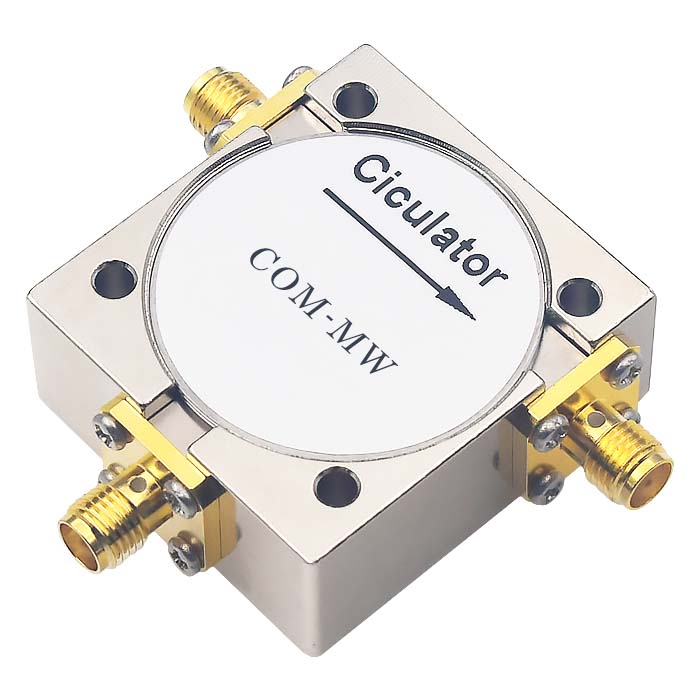

工作频率700~800MHz, 通过功率100W, SMA
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 700 | ~ | 800 | MHz |
插入损耗 | 0.5 | dB | ||
隔离度 | 18 | dB | ||
驻波比 | 1.25 |
通过功率 | 100W |
传输方向 | 顺时针 |
接口形式 | SMA-K |
阻抗 | 50Ω |
工作温度 | -40~+85℃设计保证 |

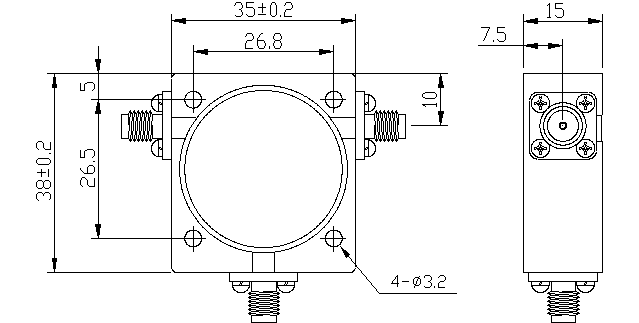

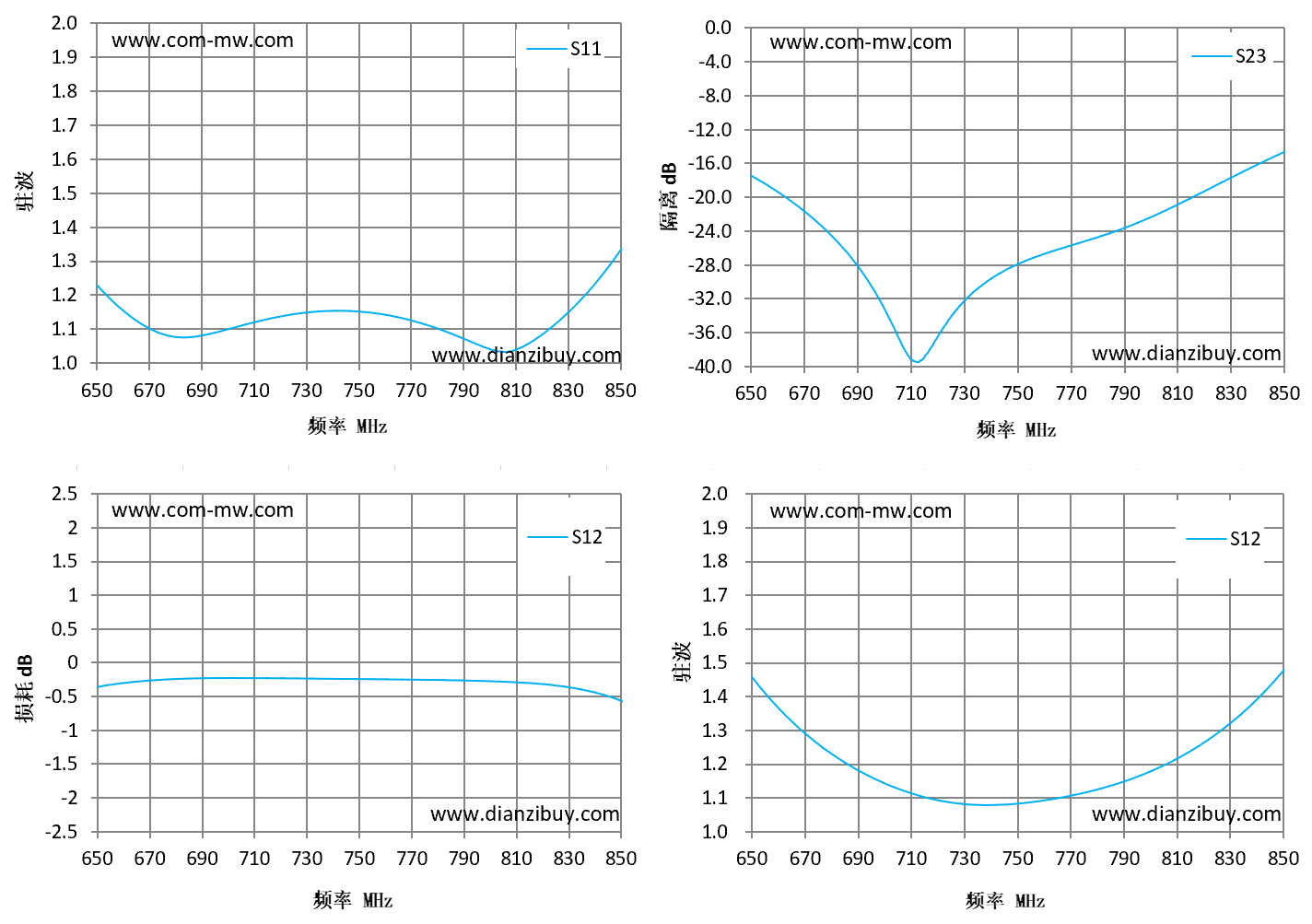

频率 MHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S12 驻波 |
---|---|---|---|---|
680 | 1.17 | -0.31 | -23.81 | 1.23 |
690 | 1.12 | -0.28 | -26.17 | 1.17 |
700 | 1.08 | -0.26 | -28.43 | 1.13 |
710 | 1.05 | -0.25 | -30.11 | 1.1 |
720 | 1.03 | -0.25 | -30.91 | 1.08 |
730 | 1.03 | -0.24 | -31.16 | 1.06 |
740 | 1.03 | -0.24 | -31.49 | 1.04 |
750 | 1.03 | -0.25 | -32.27 | 1.03 |
760 | 1.02 | -0.25 | -33.9 | 1.02 |
770 | 1.02 | -0.25 | -36.48 | 1.01 |
780 | 1.02 | -0.26 | -36.86 | 1.02 |
790 | 1.05 | -0.27 | -32.18 | 1.05 |
800 | 1.08 | -0.29 | -27.55 | 1.08 |
810 | 1.12 | -0.32 | -23.78 | 1.12 |
820 | 1.18 | -0.36 | -20.67 | 1.17 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
