低噪声放大器
0.01~1000MHz, 增益40dB, 噪声系数2dB, P-1dB功率15dBm, N
- DLNA8-0.01-1000-3162
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 1000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±1.25 | dB | ||
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2.3 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12~15V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -25~+70℃设计保证 |
| 直流供电 | 接口DC5.5mm(外径)*2.5mm(内孔径)的220V电源适配器供电 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 0.01 | 1.52 | 1.79 | 41.62 | / | 16.3 |
| 1 | 1.5 | 1.75 | 41.82 | / | 17.2 |
| 10 | 1.38 | 1.42 | 43.51 | 1.19 | 18.3 |
| 100 | 1.29 | 1.3 | 43.1 | 1.19 | 18 |
| 200 | 1.47 | 1.32 | 43.1 | 1.09 | 18.08 |
| 300 | 1.7 | 1.33 | 43.15 | 1.11 | 18.02 |
| 400 | 1.91 | 1.37 | 43.25 | 1.33 | 17.96 |
| 500 | 2.03 | 1.4 | 43.36 | 1.53 | 17.73 |
| 600 | 2.03 | 1.46 | 43.48 | 1.56 | 17.76 |
| 700 | 1.85 | 1.55 | 43.63 | 1.51 | 17.63 |
| 800 | 1.6 | 1.72 | 43.71 | 1.43 | 17.38 |
| 900 | 1.37 | 1.95 | 43.73 | 1.51 | 17.03 |
| 1000 | 1.39 | 2.15 | 43.56 | 1.85 | 16.72 |

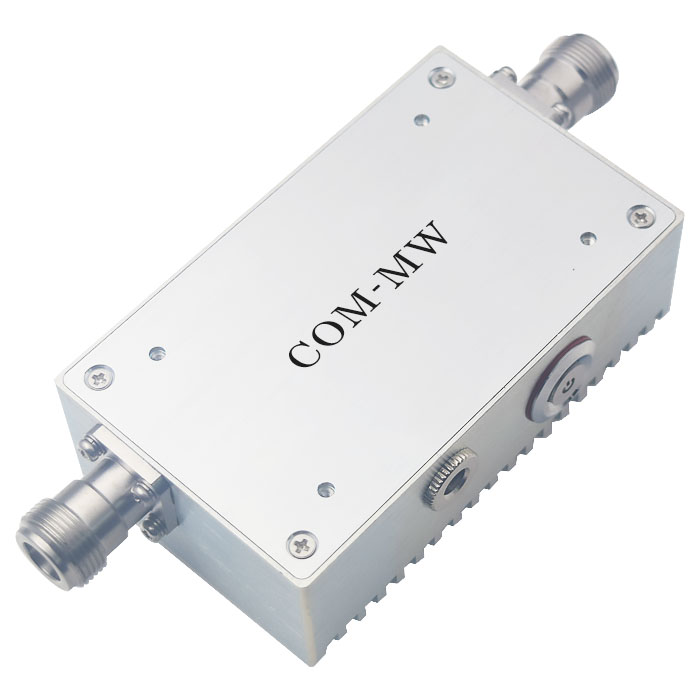

参考实物图

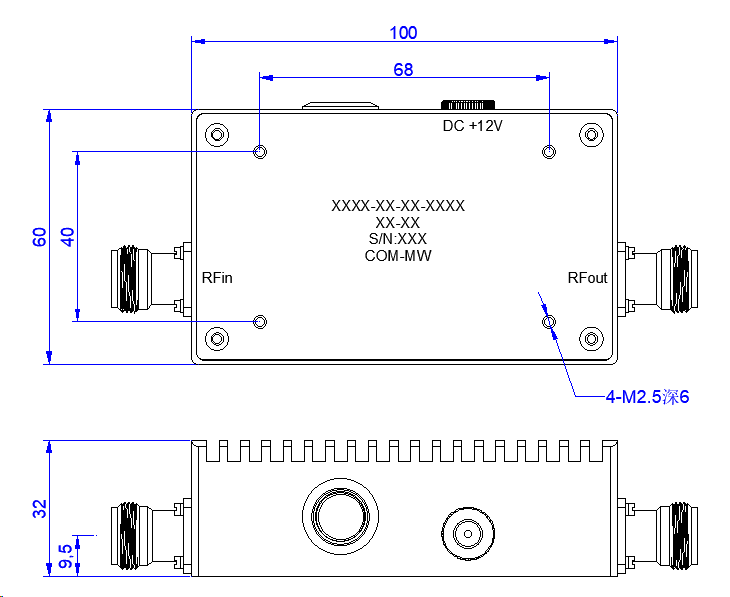

外形结构图（mm）

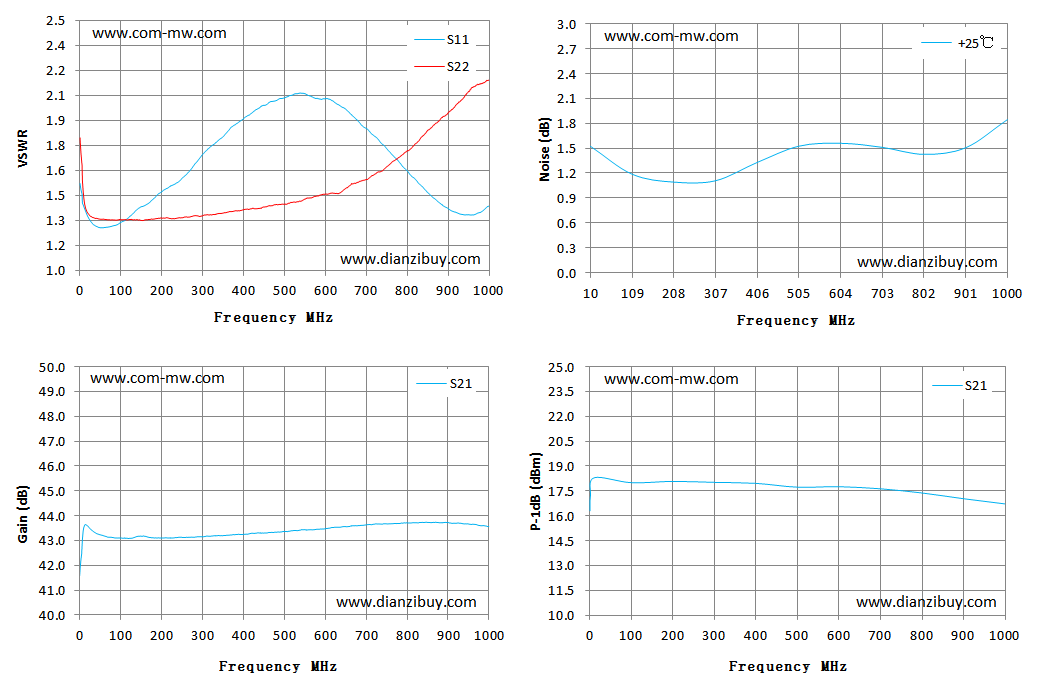

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
