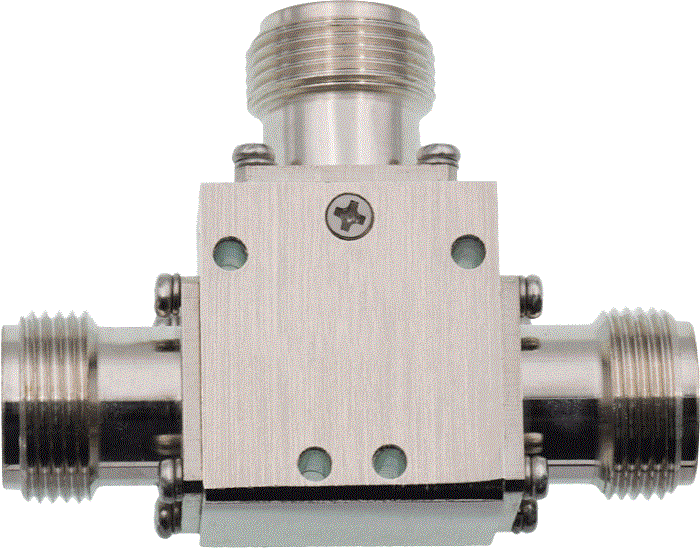

工作频率2515~2675MHz, 通过功率150W, N
大功率,宽带。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 2515 | ~ | 2675 | MHz |
插入损耗 | 0.4 | dB | ||
隔离度 | 20 | dB | ||
驻波比 | 1.2 |
通过功率 | 150W设计保证 |
传输方向 | 逆时针 |
接口形式 | N -K |
阻抗 | 50Ω |
工作温度 | -30~+70℃设计保证 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
