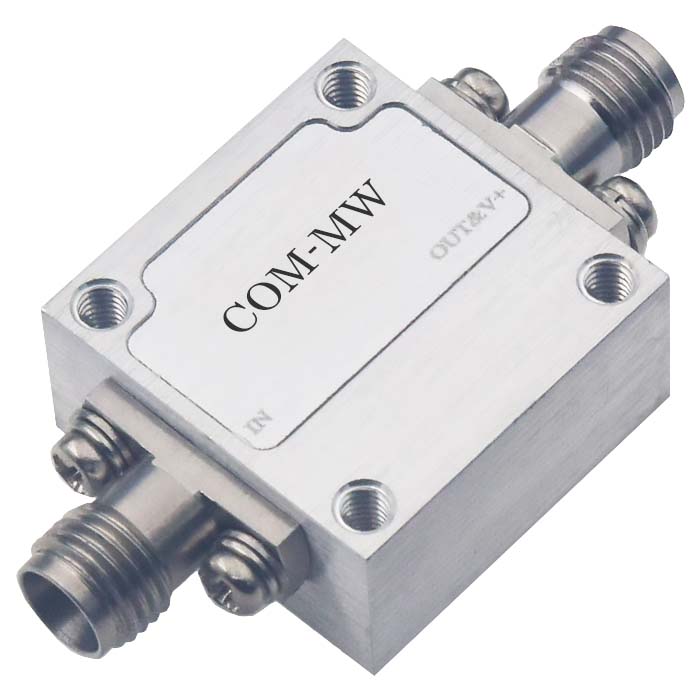

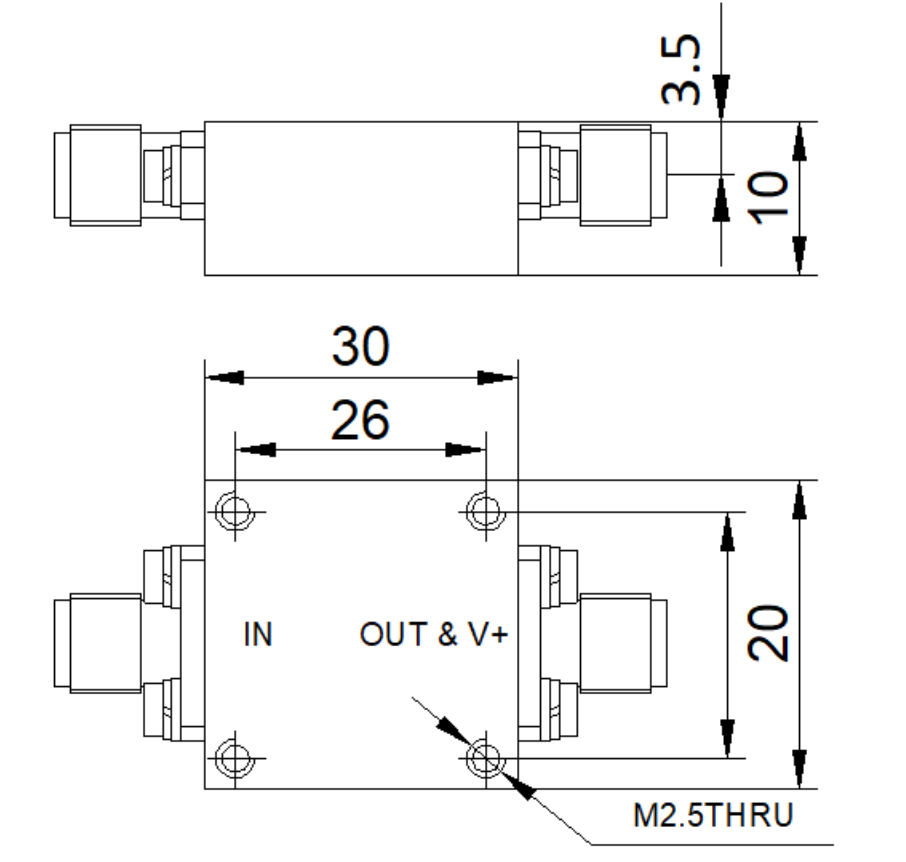

32~40GHz, 增益22dB, 噪声系数4.2dB, P-1dB功率13dBm, 2.92, 限幅放大器
宽带,低噪声,输入限幅保护。

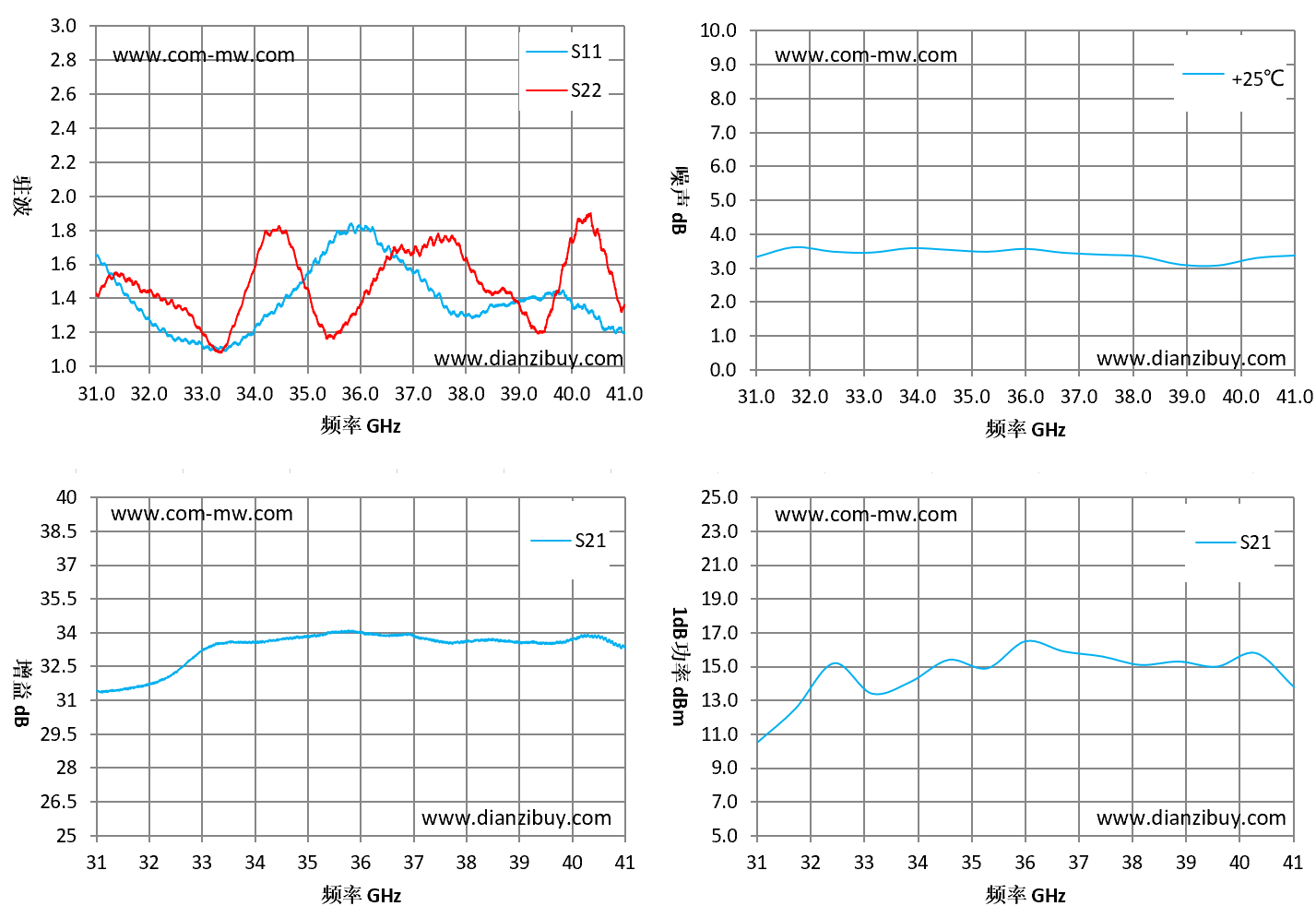

参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 32 | ~ | 40 | GHz |
增益 | 22 | dB | ||
增益平坦度 | ±1.3 | dB | ||
噪声系数 | 4.2 | dB | ||
驻波比 | 1.8 | |||
P-1dB功率 | 13 | dBm | ||
最大输入功率 | 2 | W |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 100mA |
工作温度 | -40~+70℃ |
存储温度 | -50~+85℃ |
供电方式 | 射频输出端馈电限幅放大器 |
频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
---|---|---|---|---|---|
31 | 1.65 | 1.43 | 31.45 | 3.33 | 10.5 |
31.71 | 1.37 | 1.48 | 31.58 | 3.62 | 12.5 |
32.43 | 1.18 | 1.39 | 32.16 | 3.48 | 15.2 |
33.14 | 1.11 | 1.14 | 33.39 | 3.46 | 13.4 |
33.86 | 1.18 | 1.46 | 33.56 | 3.59 | 14.1 |
34.57 | 1.39 | 1.79 | 33.73 | 3.54 | 15.4 |
35.29 | 1.66 | 1.23 | 33.9 | 3.48 | 14.9 |
36 | 1.82 | 1.36 | 34.01 | 3.57 | 16.5 |
36.71 | 1.64 | 1.67 | 33.9 | 3.45 | 15.9 |
37.43 | 1.4 | 1.74 | 33.64 | 3.4 | 15.6 |
38.14 | 1.28 | 1.56 | 33.65 | 3.34 | 15.1 |
38.86 | 1.37 | 1.43 | 33.61 | 3.1 | 15.3 |
39.57 | 1.43 | 1.29 | 33.53 | 3.07 | 15 |
40.29 | 1.33 | 1.88 | 33.88 | 3.3 | 15.8 |
41 | 1.2 | 1.36 | 33.38 | 3.37 | 13.8 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
