产品
功分器
10~26.5GHz, 20W, 8路, 0°, SMA
- ZPD8-8M10-26.5G-2973
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 26.5 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|
| 9.1 | 1.07 | -9.4 | -0.72 | -23.12 |
| 10.37 | 1.14 | -9.37 | -0.78 | -29.77 |
| 11.64 | 1.12 | -9.52 | -0.97 | -21.24 |
| 12.91 | 1.05 | -9.44 | -1.11 | -16.3 |
| 14.19 | 1.12 | -9.46 | -1.52 | -20.74 |
| 15.46 | 1.11 | -9.47 | -1.31 | -24.85 |
| 16.73 | 1.1 | -9.6 | -1.23 | -20.31 |
| 18 | 1.14 | -9.56 | -1.02 | -20.5 |
| 19.27 | 1.15 | -9.63 | -0.86 | -20.75 |
| 20.54 | 1.18 | -9.7 | -1.01 | -25.22 |
| 21.81 | 1.22 | -9.7 | -1.17 | -23.69 |
| 23.09 | 1.1 | -9.69 | -1.1 | -19.69 |
| 24.36 | 1.11 | -9.62 | -1.05 | -29.16 |
| 25.63 | 1.28 | -9.66 | -1.23 | -31.89 |
| 26.9 | 1.3 | -9.71 | -1.51 | -15.91 |

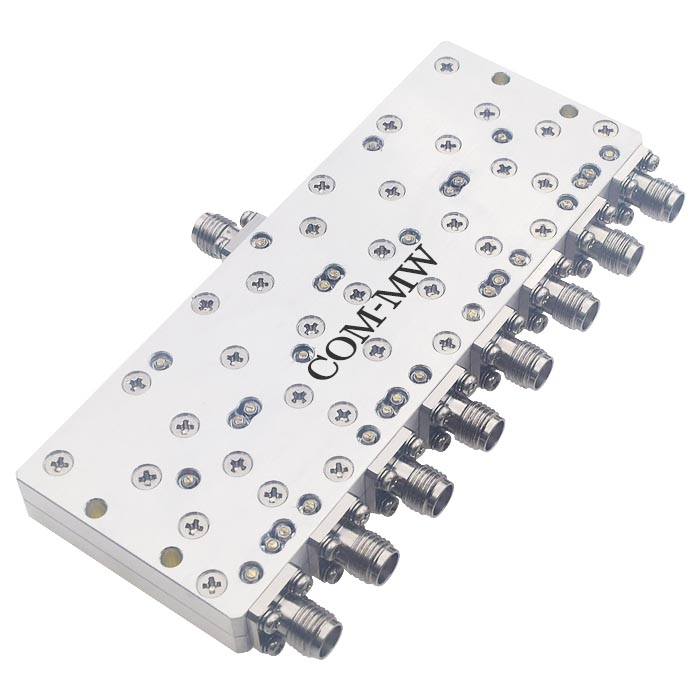

参考实物图

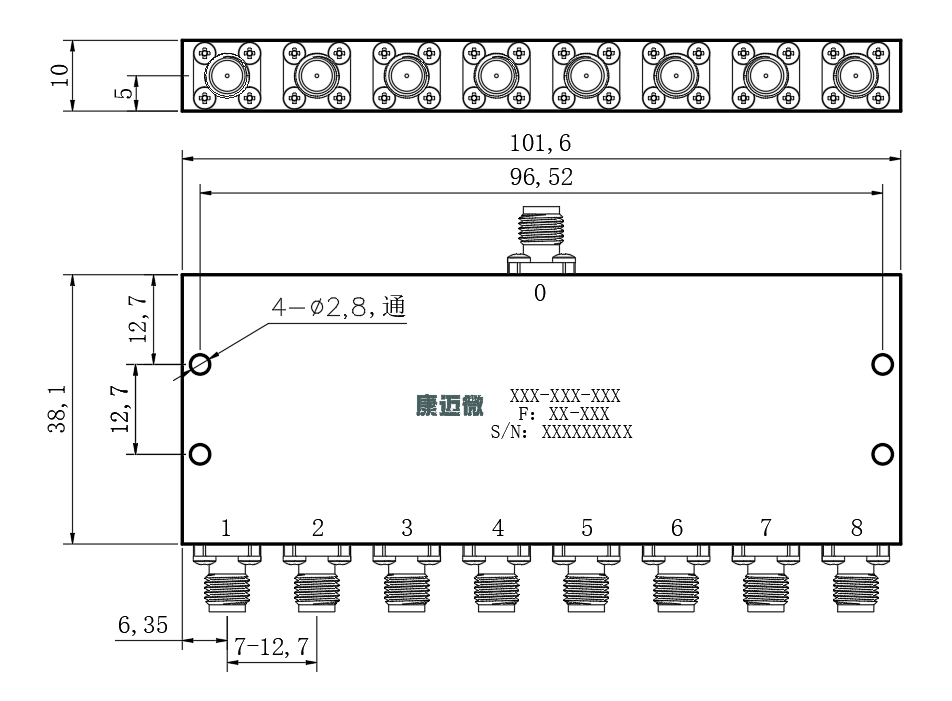

外形结构图（mm）

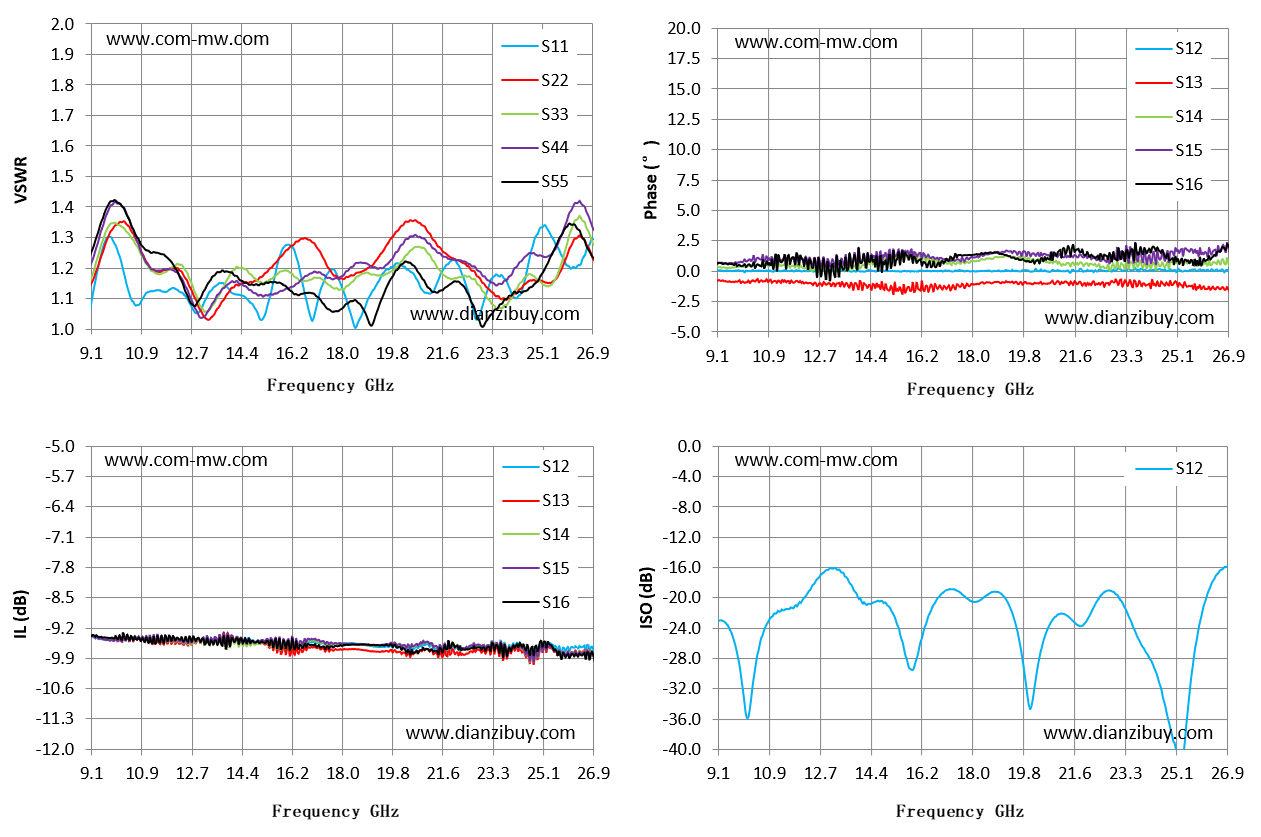

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
