LNA
- DLNA8-18-40G-2749
- China
- One Year
- +86-19938031308
- sales@com-mw.com, cynthia@com-mw.com
- 3-1-2306, No.37 Jiancai Road, Chenghua Zone, Chengdu
- For qty details, please search in spot products of dianzibuy. Any changes to the contents are not notified. Please confirm again before ordering.
- No restrictions on export to any country
- RoHS: no(Customization Needed for ROHS Compliance)
- The product must not be used for illegal purposes. Any losses caused by illegal use shall be borne by the customer.
Product Details
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 4.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB输出功率 | 13 | dBm |
产品应用
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作温度 | -20~+60℃设计保证 |
| 特点 | 12V供馈电盒，支持220V供电、直流供电和电池供电 |
使用说明
| 1 | 供电方式1 | 220V供电输入，标准AC接口，12-15V/5W输出 |
| 2 | 供电方式2 | 10节5号普通电池供电，12-15V输出 |
| 3 | 供电方式3 | 直流供电，接口DC5.5mm(外径 )*2.5mm(内孔径)的220V电源适配器供电 |
| 4 | 外壳材料 | 外壳采用合金铝 |
| 5 | 电池工作时间 | 电池供电工作时间大概6-10小时，取决于电池容量及内部模块的功耗。 |
| 6 | 直流供电电压 | 直流供电电压由内部模板输入电压决定 |
| 7 | 开关使用说明 | 开关默认掷为空挡，只能控制220V和电池盒，直流供电没有开关。 |
| 8 | 更换电池 | 电池更换需要拆卸电池盖螺钉。 |
配件清单
| 1 | 标配 | 220V AC电源线1条 |
| 2 | 选配 | 220V输入，12V输出，电源适配器1个 |

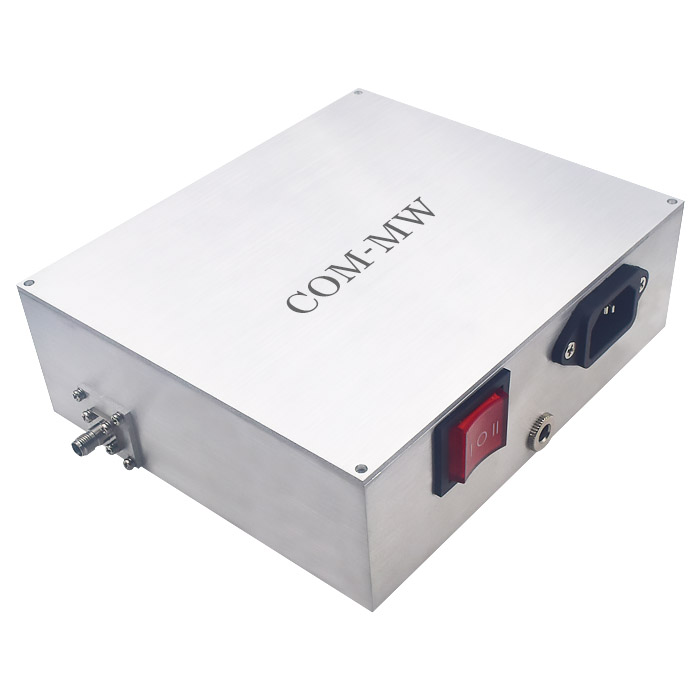

参考实物图

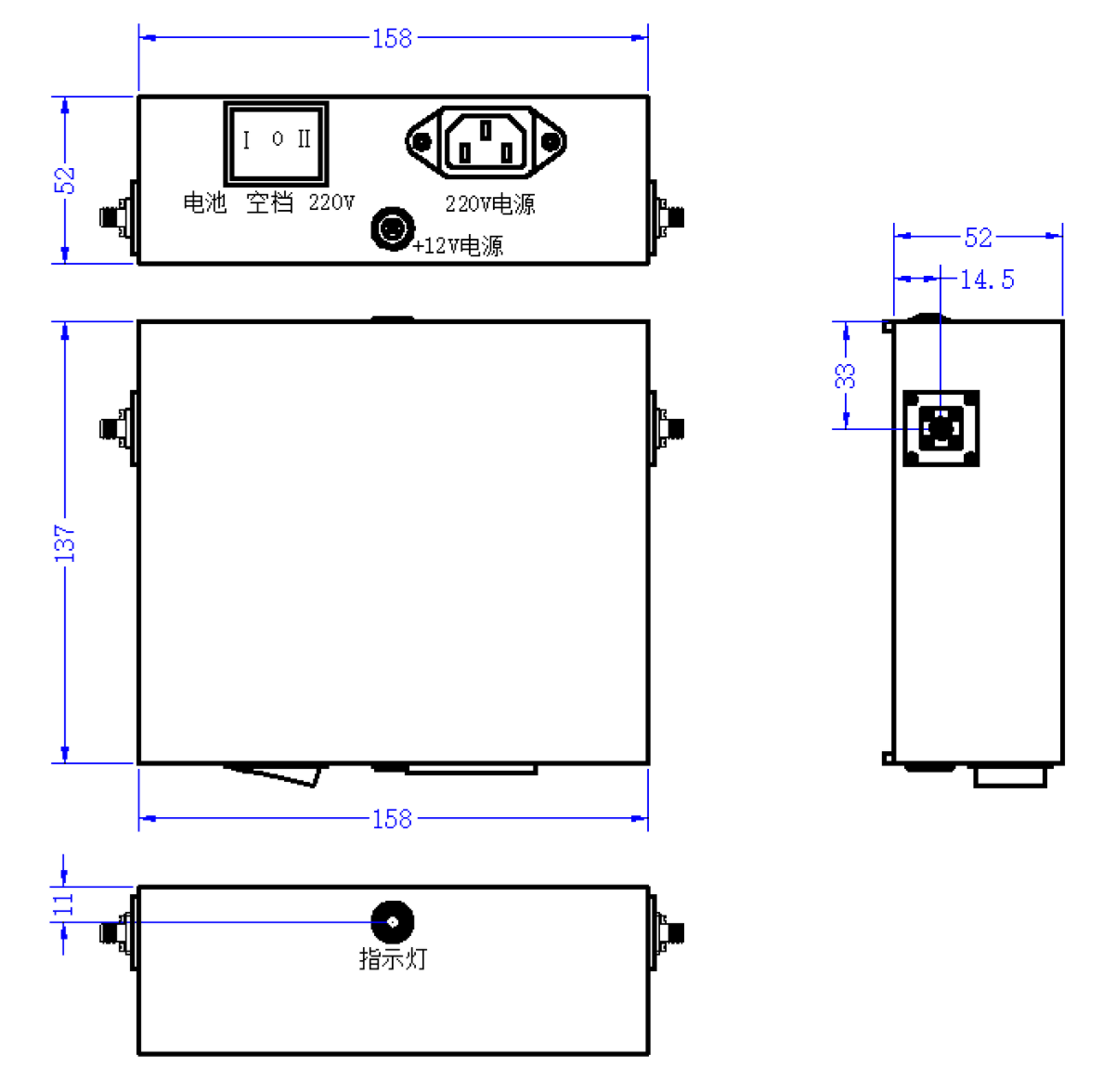

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 注意静电防护，如果连接天线使用，尽量加限幅器隔离。 |
