功分器
6~40GHz,15W,16路,0°,2.92
- ZPD25-16M6-40G-3455
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区航天路118号4-3号楼
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 4 | dB | ||
| 理论损耗 | 12 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~16 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S12 相位 ° | S13 相位 ° |
| 0.01 | 14.98 | 9.78 | 10.38 | -18.49 | -18.43 | -5.25 | -5.25 | -0.24 | -0.35 |
| 3.11 | 2.18 | 1.11 | 1.12 | -13.28 | -13.27 | -13.71 | -13.89 | 0.27 | -0.57 |
| 6.21 | 1.21 | 1.09 | 1.05 | -12.91 | -12.88 | -23.85 | -23.31 | 0.03 | 0.18 |
| 9.32 | 1.21 | 1.13 | 1.12 | -13.04 | -13.00 | -26.32 | -26.90 | 0.23 | 0.07 |
| 12.43 | 1.30 | 1.06 | 1.12 | -13.20 | -13.18 | -27.19 | -29.79 | 0.30 | 0.52 |
| 15.54 | 1.21 | 1.02 | 1.04 | -13.34 | -13.34 | -24.95 | -22.52 | 0.45 | 0.40 |
| 18.64 | 1.15 | 1.13 | 1.15 | -13.49 | -13.49 | -21.56 | -24.75 | 0.57 | 0.53 |
| 21.75 | 1.13 | 1.11 | 1.06 | -13.66 | -13.65 | -24.56 | -21.15 | 0.68 | 0.58 |
| 24.86 | 1.48 | 1.21 | 1.14 | -14.06 | -14.03 | -23.76 | -27.05 | 0.86 | 1.23 |
| 27.96 | 1.32 | 1.11 | 1.05 | -14.11 | -14.09 | -34.39 | -26.74 | 0.72 | 0.85 |
| 31.07 | 1.29 | 1.10 | 1.07 | -14.14 | -14.16 | -19.83 | -21.69 | 0.80 | 0.67 |
| 34.18 | 1.20 | 1.23 | 1.23 | -14.38 | -14.40 | -24.95 | -22.66 | 1.41 | 1.30 |
| 37.29 | 1.10 | 1.14 | 1.13 | -14.52 | -14.49 | -19.66 | -19.09 | 1.41 | 1.85 |
| 40.39 | 1.47 | 1.05 | 1.17 | -15.59 | -15.42 | -13.20 | -14.25 | 1.32 | 1.49 |
| 43.50 | 2.28 | 1.58 | 2.05 | -15.21 | -15.57 | -13.47 | -11.90 | 0.05 | -1.75 |

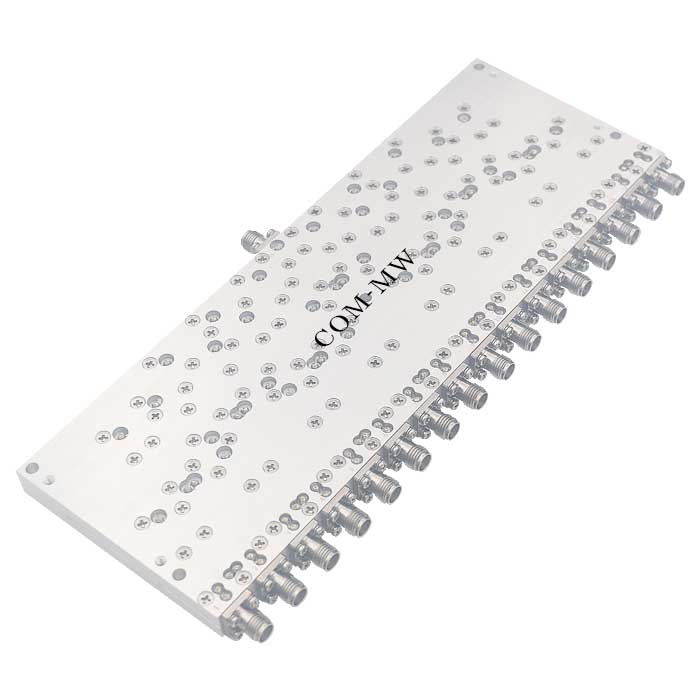

参考实物图

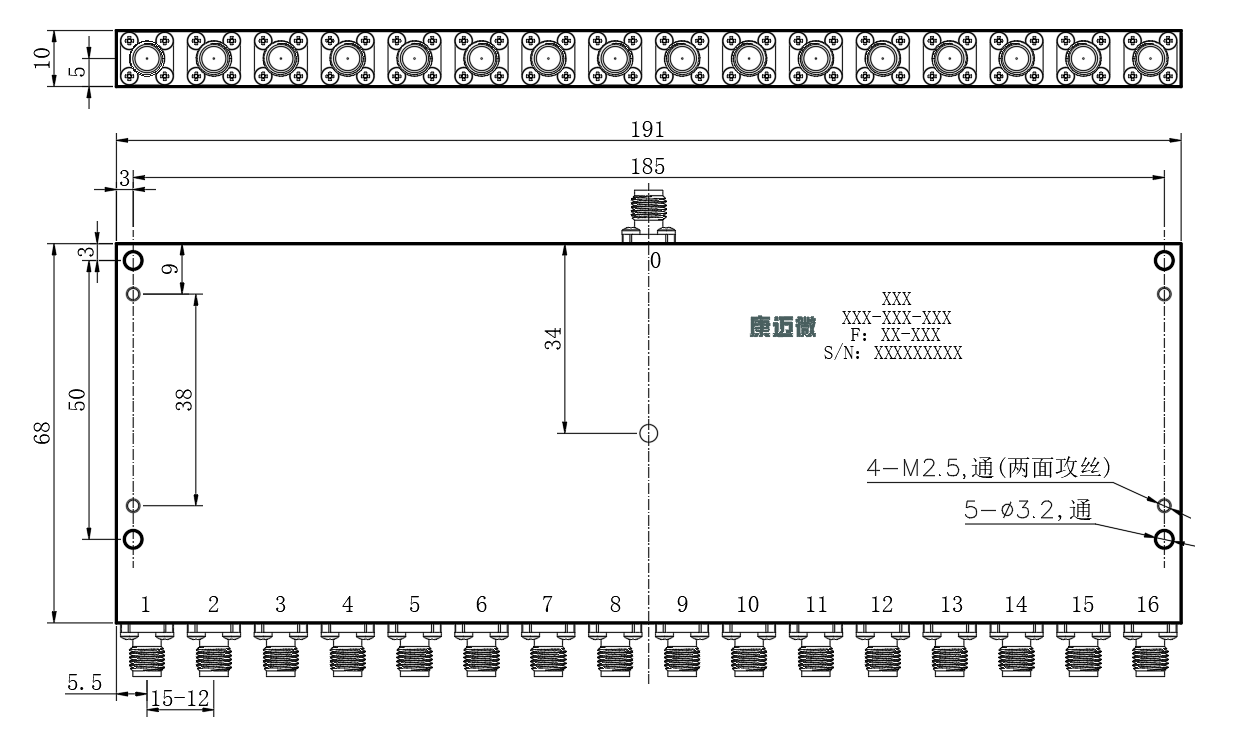

外形结构图（mm）

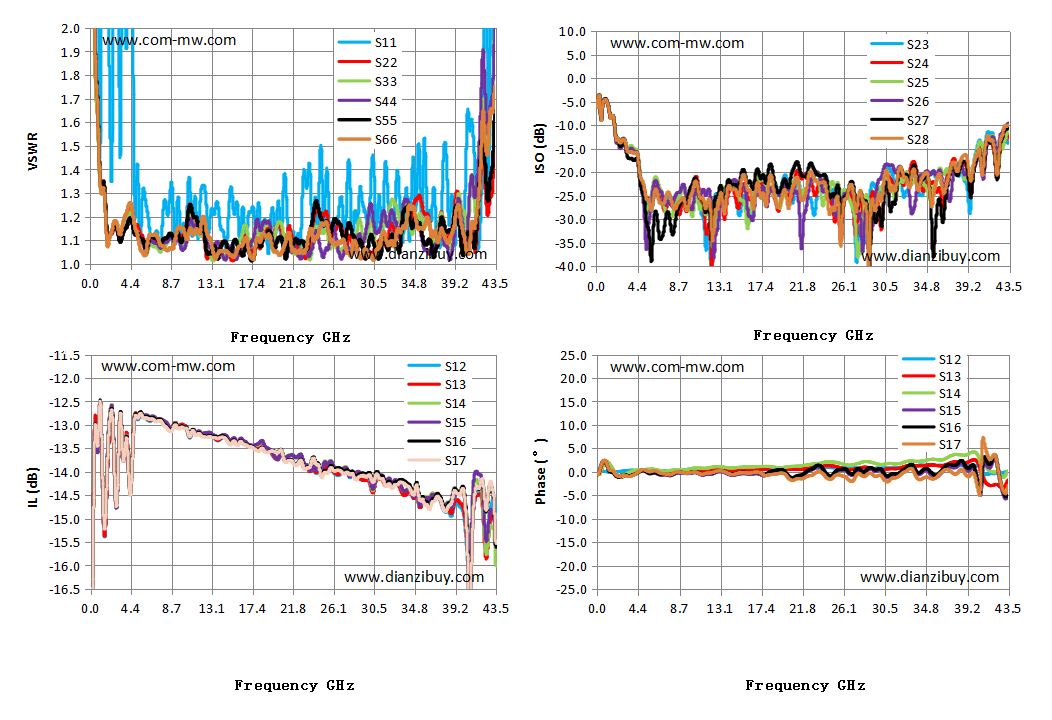

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
