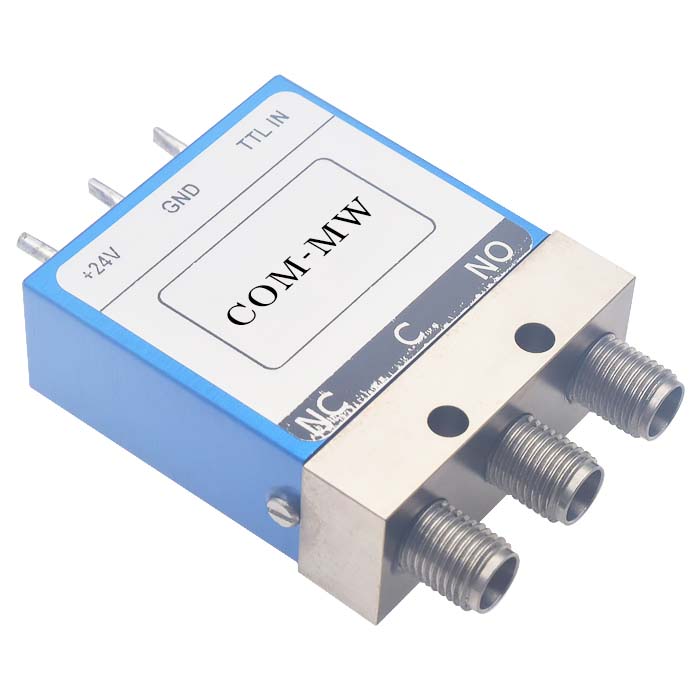

DC~40GHz, 单刀双掷, 反射式, 15ms, 2.92, 24V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3@6GHz; 0.5@18GHz；1@40GHz | dB | ||
| 隔离度 | 70@6GHz; 60@18GHz；50@40GHz | dB | ||
| 驻波比 | 1.3@6GHz; 1.5@18GHz；2@40GHz |
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 30W@6GHz；15W@18GHz；5W@40GHz |
| 工作电压 | +24V |
| 工作电流 | 100mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |

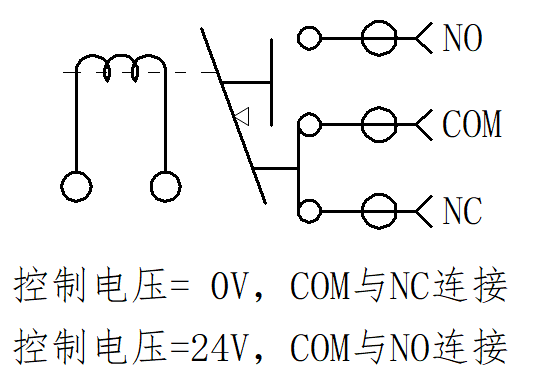

| 公共端口 | COM |
| 分路端口 | NO，NC |

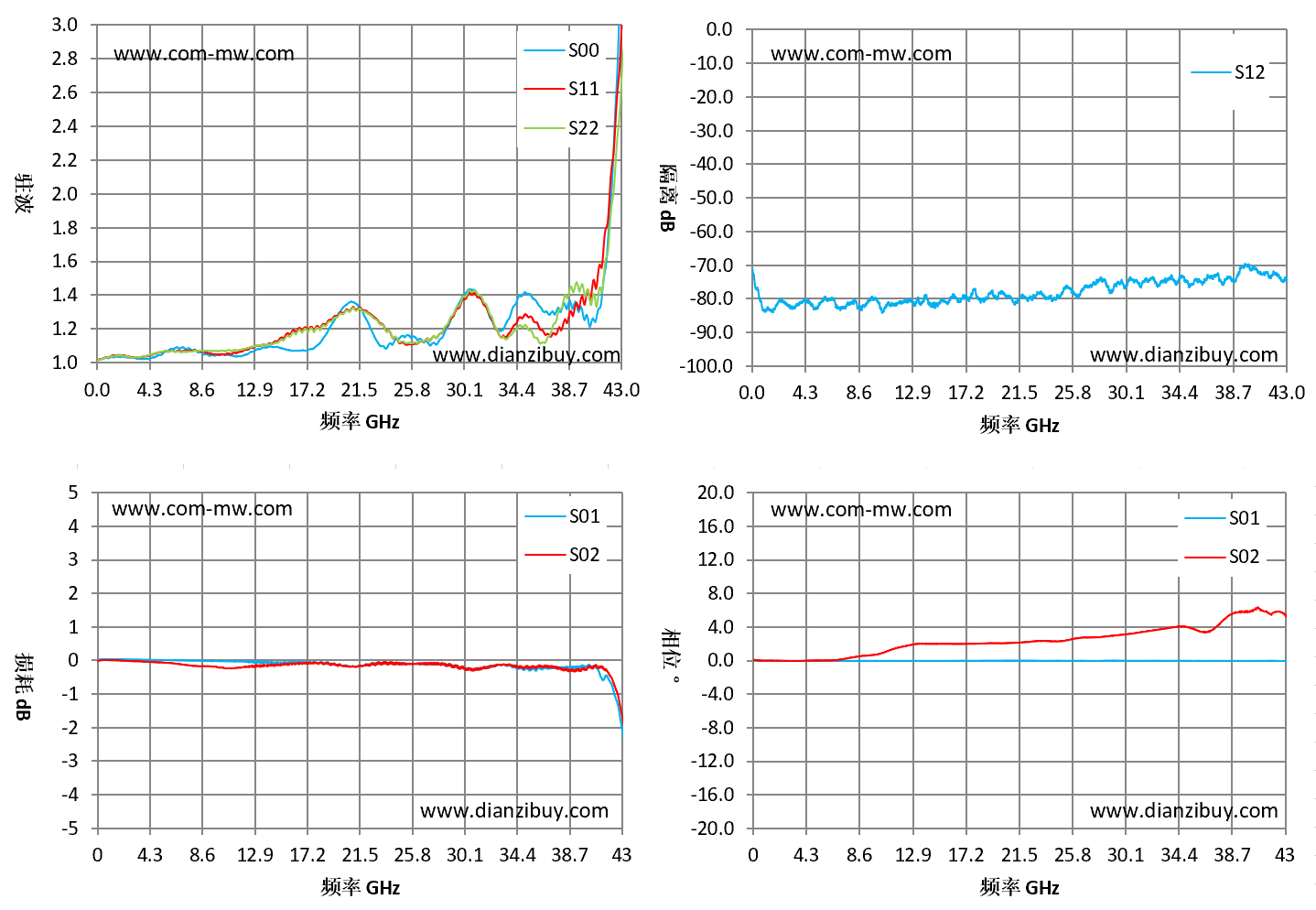

| 频率 GHz | S00 驻波 | S11 驻波 | S02 损耗 dB | S12 隔离 dB | S13 相位 ° |
| 0.1 | 1.01 | 1.02 | -0.01 | -71.09 | 0.08 |
| 3.07 | 1.03 | 1.03 | -0.02 | -82.81 | -0.06 |
| 6.14 | 1.08 | 1.07 | -0.08 | -80.18 | -0.01 |
| 12.29 | 1.05 | 1.08 | -0.19 | -80.53 | 1.7 |
| 15.36 | 1.08 | 1.15 | -0.11 | -80.57 | 1.99 |
| 18.43 | 1.13 | 1.22 | -0.09 | -80.23 | 2.02 |
| 21.5 | 1.33 | 1.33 | -0.16 | -79.7 | 2.13 |
| 27.64 | 1.12 | 1.16 | -0.29 | -75.83 | 2.75 |
| 30.71 | 1.43 | 1.4 | -0.38 | -74.96 | 3.23 |
| 33.79 | 1.26 | 1.18 | -0.43 | -73.85 | 3.91 |
| 39.93 | 1.26 | 1.35 | -0.67 | -70.27 | 5.83 |
| 43 | 3.63 | 2.99 | -1.7 | -73.94 | 5.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
