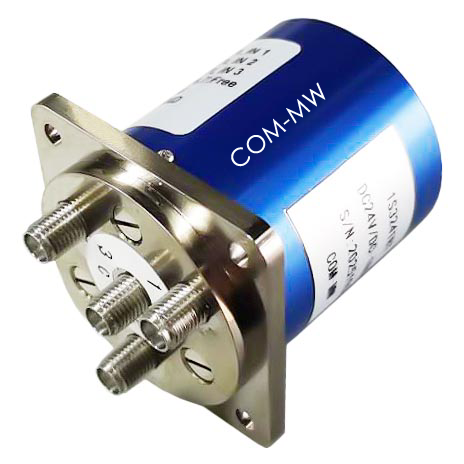

DC~40GHz, 单刀三掷, TTL控制, 反射式, 15ms, 2.92, 12V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3@6GHz; 0.5@18GHz；1.25@40GHz | dB | ||
| 隔离度 | 70@6GHz; 60@18GHz；50@40GHz | dB | ||
| 驻波比 | 1.3@6GHz; 1.5@18GHz；2@40GHz |
| 开关路数 | 单刀三掷 |

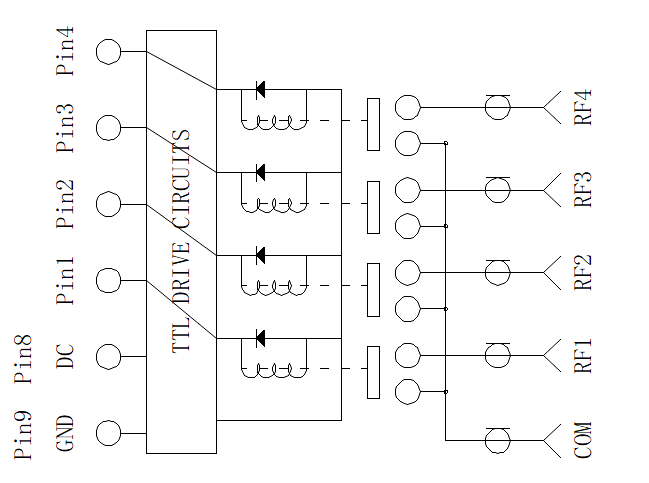

| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 30W@6GHz；15W@18GHz；5W@40GHz |
| 工作电压 | +12V |
| 工作电流 | 270mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |

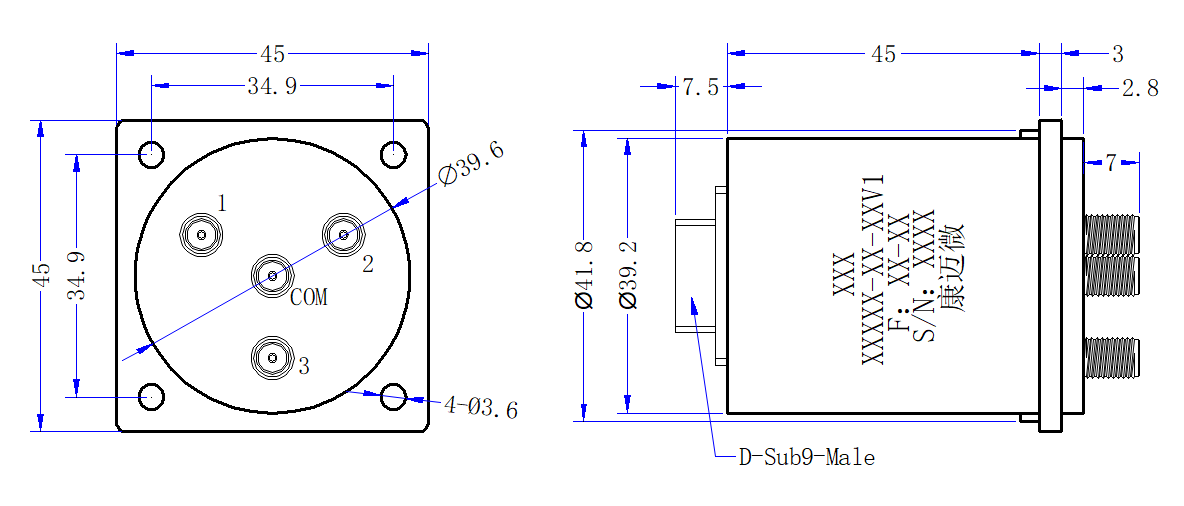

| 其它 | 控制接口:D-Sub9-Male |
| 公共端口 | COM |
| 分路端口 | 1，2，3 |

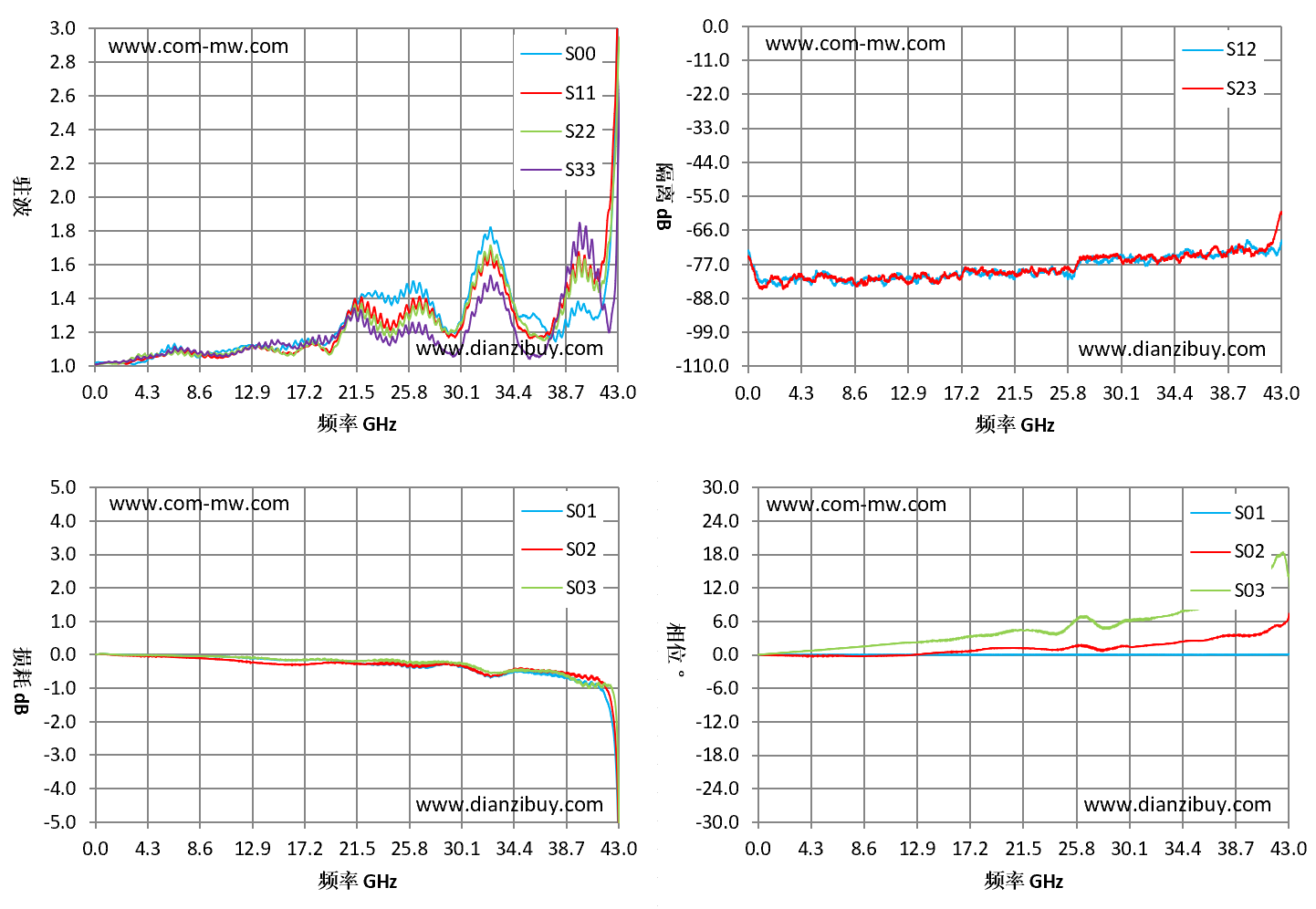

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S03 相位 ° |
| 0.1 | 1.01 | 1 | -0.01 | -72.53 | 0.04 |
| 6 | 1.12 | 1.09 | -0.03 | -79.54 | 1.05 |
| 12 | 1.11 | 1.08 | -0.08 | -79.91 | 2.18 |
| 18 | 1.15 | 1.12 | -0.15 | -79.71 | 3.48 |
| 25 | 1.41 | 1.29 | -0.28 | -79.55 | 4.77 |
| 28 | 1.3 | 1.26 | -0.29 | -76.13 | 4.68 |
| 34 | 1.47 | 1.42 | -0.52 | -74.31 | 7.51 |
| 37 | 1.22 | 1.18 | -0.58 | -73.84 | 9.24 |
| 40 | 1.33 | 1.55 | -0.85 | -71.75 | 9.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
