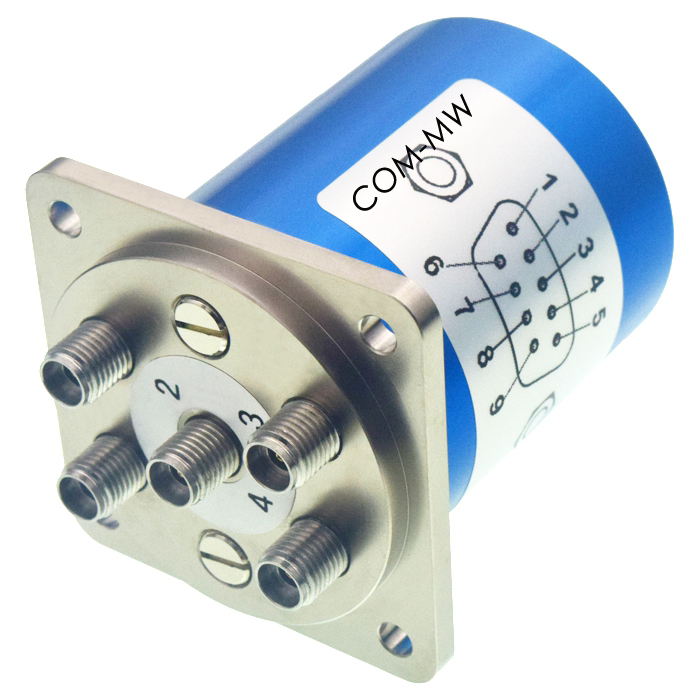

DC~26.5GHz, 单刀四掷 TTL控制, 反射式, 15ms, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.4 |
| 开关路数 | 单刀四掷TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |

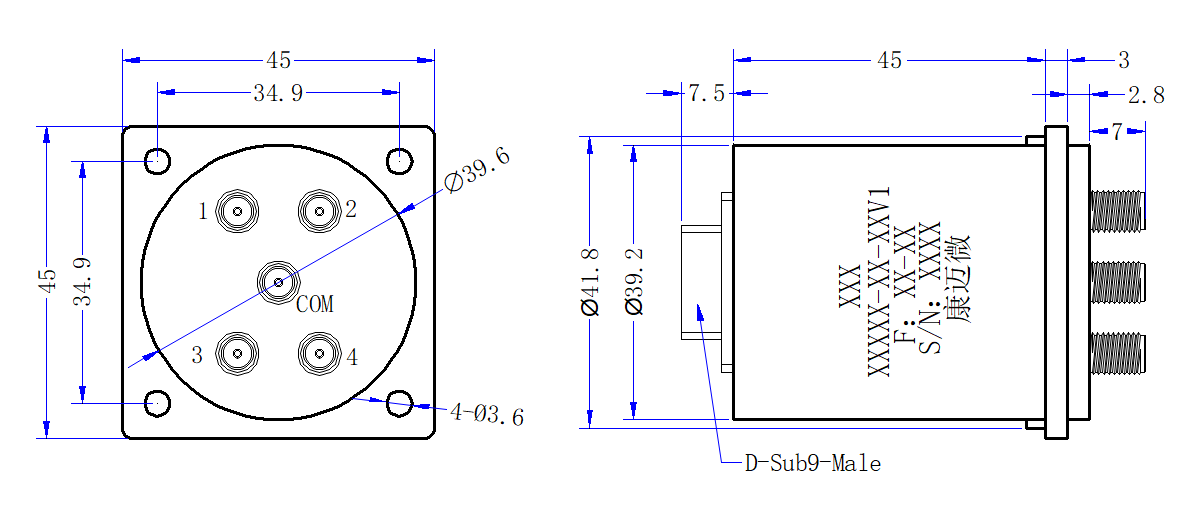

| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 功率容量 | 30W@6GHz；15W@18GHz；10W@26.5GHz |
| 工作电压 | +24V |
| 工作电流 | 160mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口:D-Sub9-Male |
| 公共端口 | COM |
| 分路端口 | 1，2，3，4 |

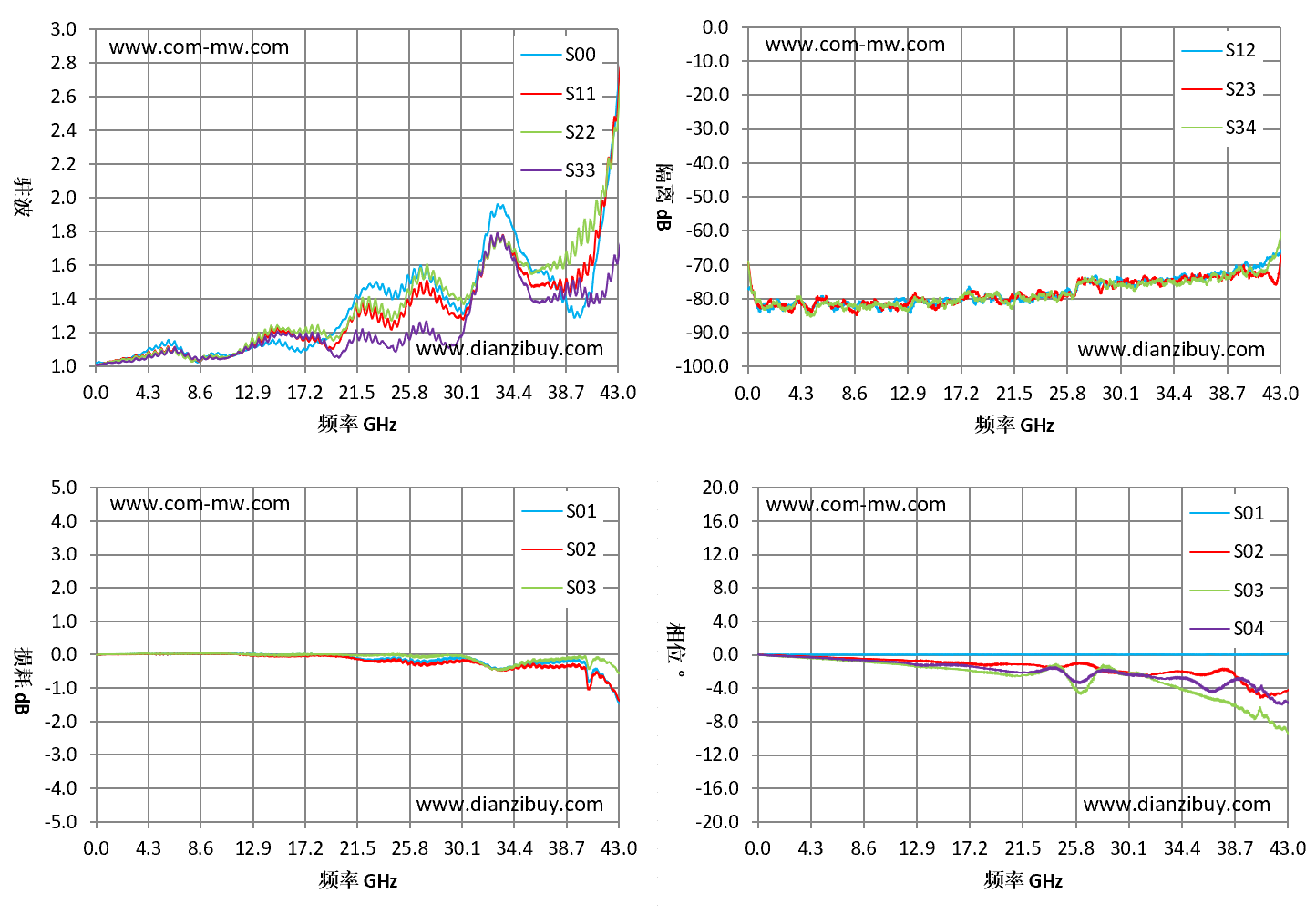

| 频率GHz | S00驻波 | S11驻波 | S02损耗dB | S12隔离dB | S03相位° |
| 0.1 | 1.02 | 1.01 | -0.01 | -77.13 | -0.01 |
| 6 | 1.15 | 1.1 | -0.03 | -79.71 | -0.56 |
| 9 | 1.05 | 1.04 | -0.05 | -80.71 | -0.89 |
| 15 | 1.15 | 1.22 | -0.13 | -82.12 | -1.59 |
| 18 | 1.13 | 1.15 | -0.23 | -77.78 | -2.07 |
| 25 | 1.43 | 1.29 | -0.36 | -79.2 | -2.41 |
| 28 | 1.46 | 1.39 | -0.35 | -74.05 | -1.2 |
| 31 | 1.47 | 1.43 | -0.42 | -76 | -2.36 |
| 37 | 1.55 | 1.48 | -0.45 | -73.39 | -5.36 |
| 40 | 1.31 | 1.51 | -0.55 | -70.32 | -7.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |

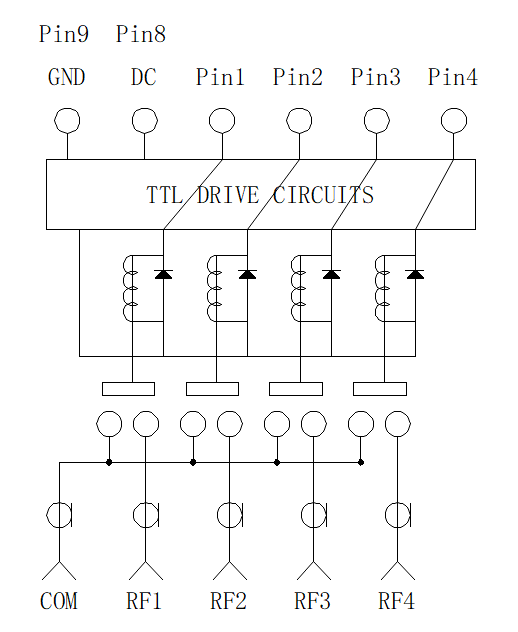

| 3 | D-Sub9控制引脚定义，详见产品标签。 |
提供技术要求，工程师 1 个工作日内响应。
