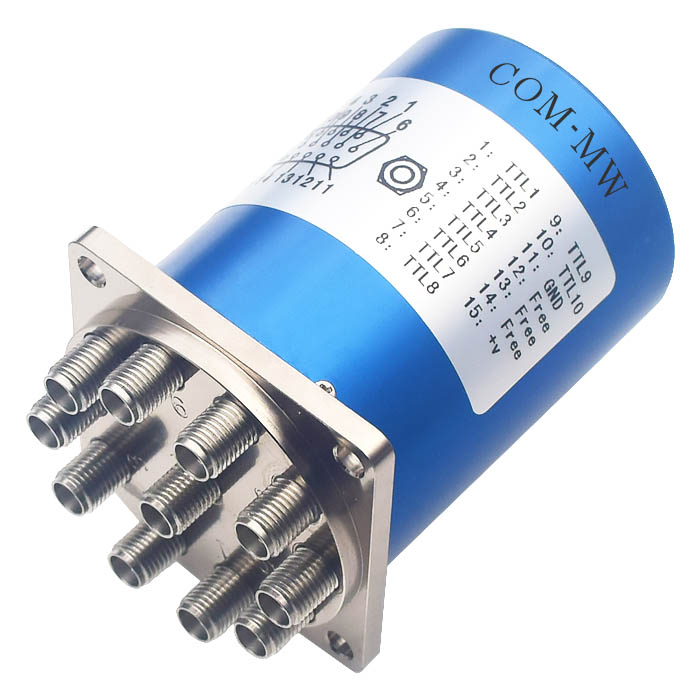

DC~6GHz, 单刀十掷, TTL控制, 反射式, 15ms, SMA, 24V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.3 | 1.5 |
| 开关路数 | 单刀十掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 80W@3GHz；60W@6GHz |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -30~+70℃设计保证 |
| 开关寿命 | 100万次 |
| 切换模式 | 先断后合 |

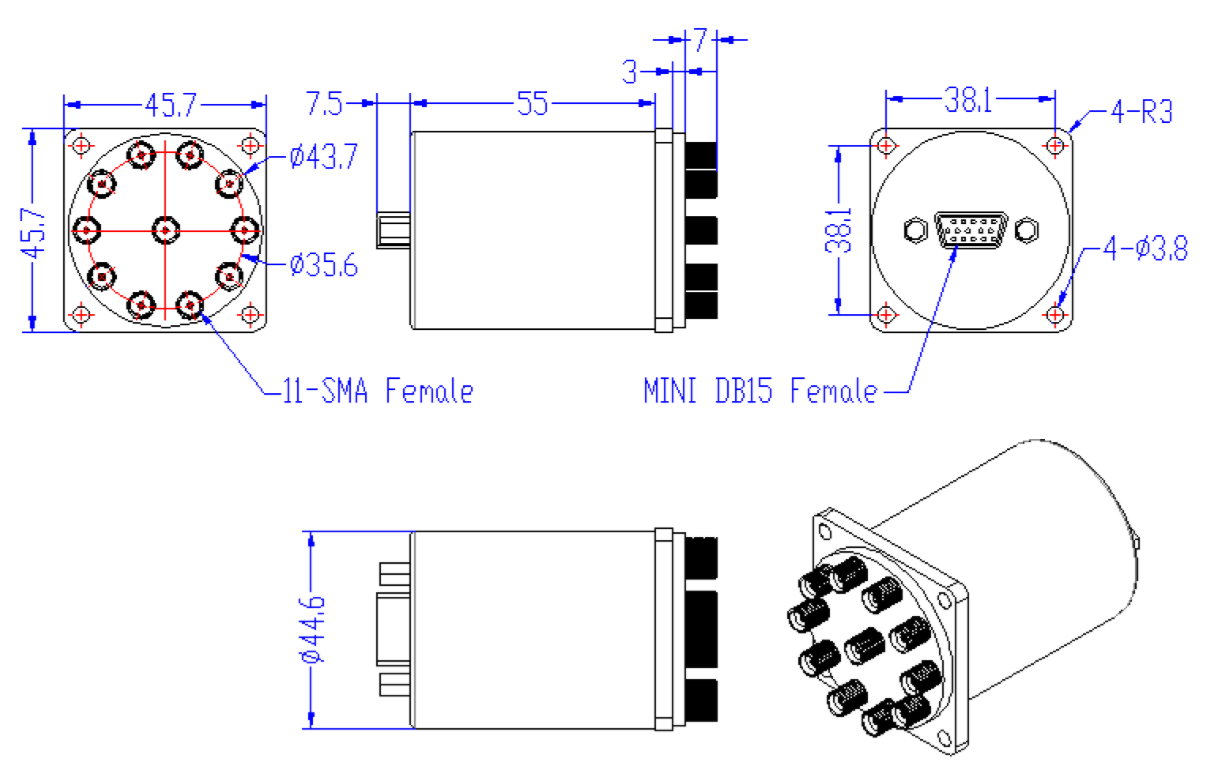

| 其它 | 控制接口：mini DB15-Female |

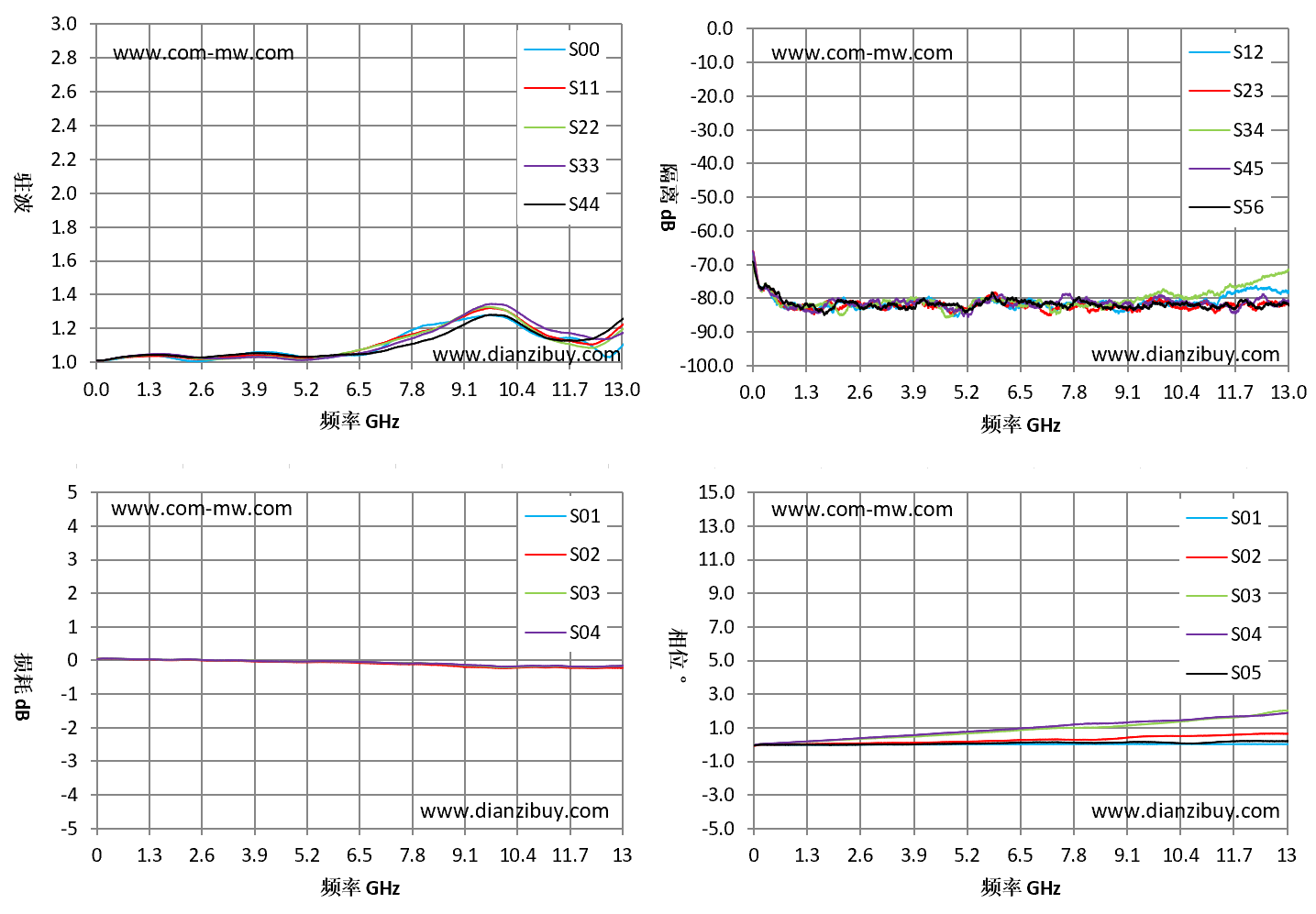

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.01 | 1.01 | 1.01 | -0.01 | -66.53 | -0.02 |
| 2.86 | 1.01 | 1.02 | -0.03 | -82.14 | 0.42 |
| 4.29 | 1.06 | 1.04 | -0.03 | -79.91 | 0.63 |
| 7.14 | 1.1 | 1.12 | -0.09 | -82.67 | 1.07 |
| 8.57 | 1.23 | 1.22 | -0.12 | -80.75 | 1.25 |
| 12.86 | 1.06 | 1.19 | -0.32 | -77.98 | 1.84 |
| 15.71 | 1.15 | 1.3 | -0.45 | -79.29 | 2.36 |

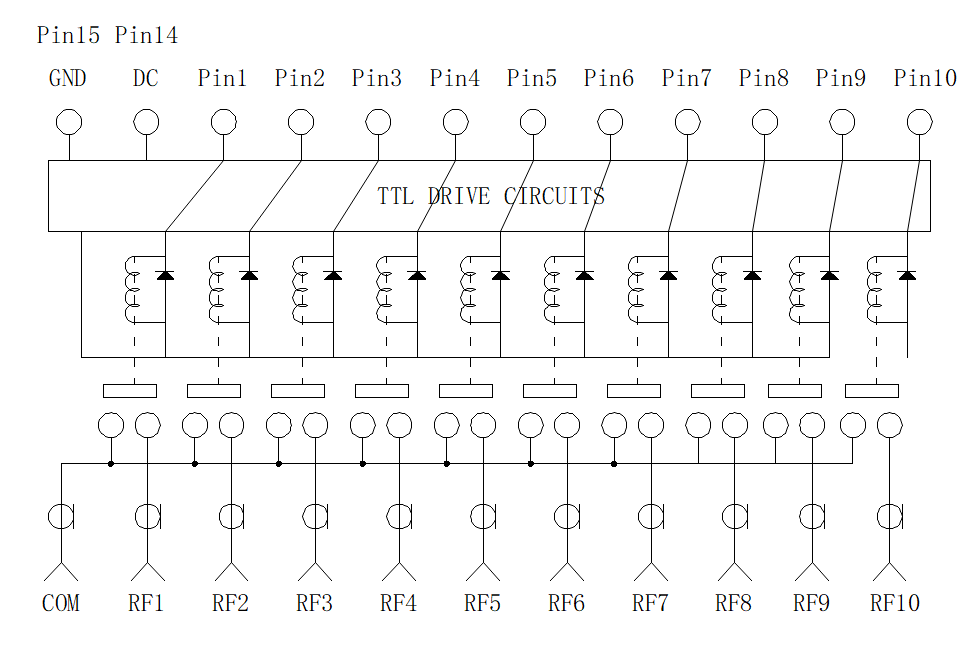

| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6，7，8，9，10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 未施加控制电压，所有 RF 通道与公共端 COM 均为开路状态。 |
提供技术要求，工程师 1 个工作日内响应。
