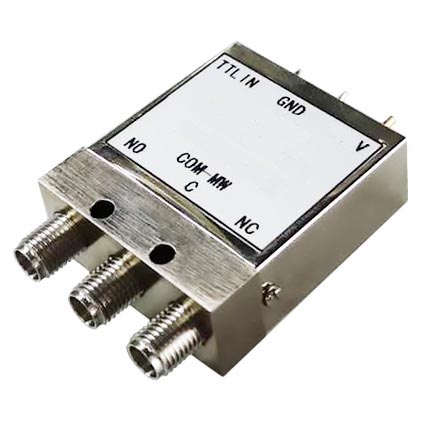

DC~18GHz, 单刀双掷, 机械反射式开关, 15ms, SMA, 24V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.5 |

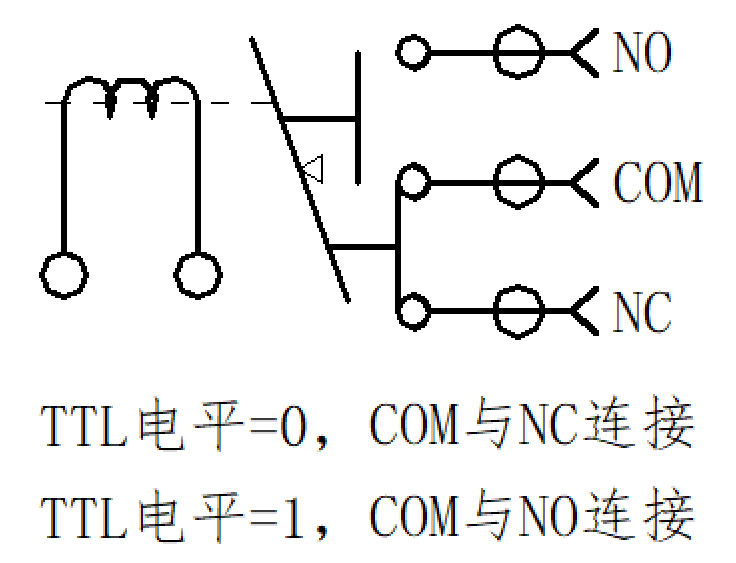

| 开关路数 | 单刀双掷 TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 100W@3GHz；70W@6GHz；40W@18GHz |
| 工作电压 | +24V |
| 工作电流 | 100mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |
| 公共端口 | COM |
| 分路端口 | NO，NC |

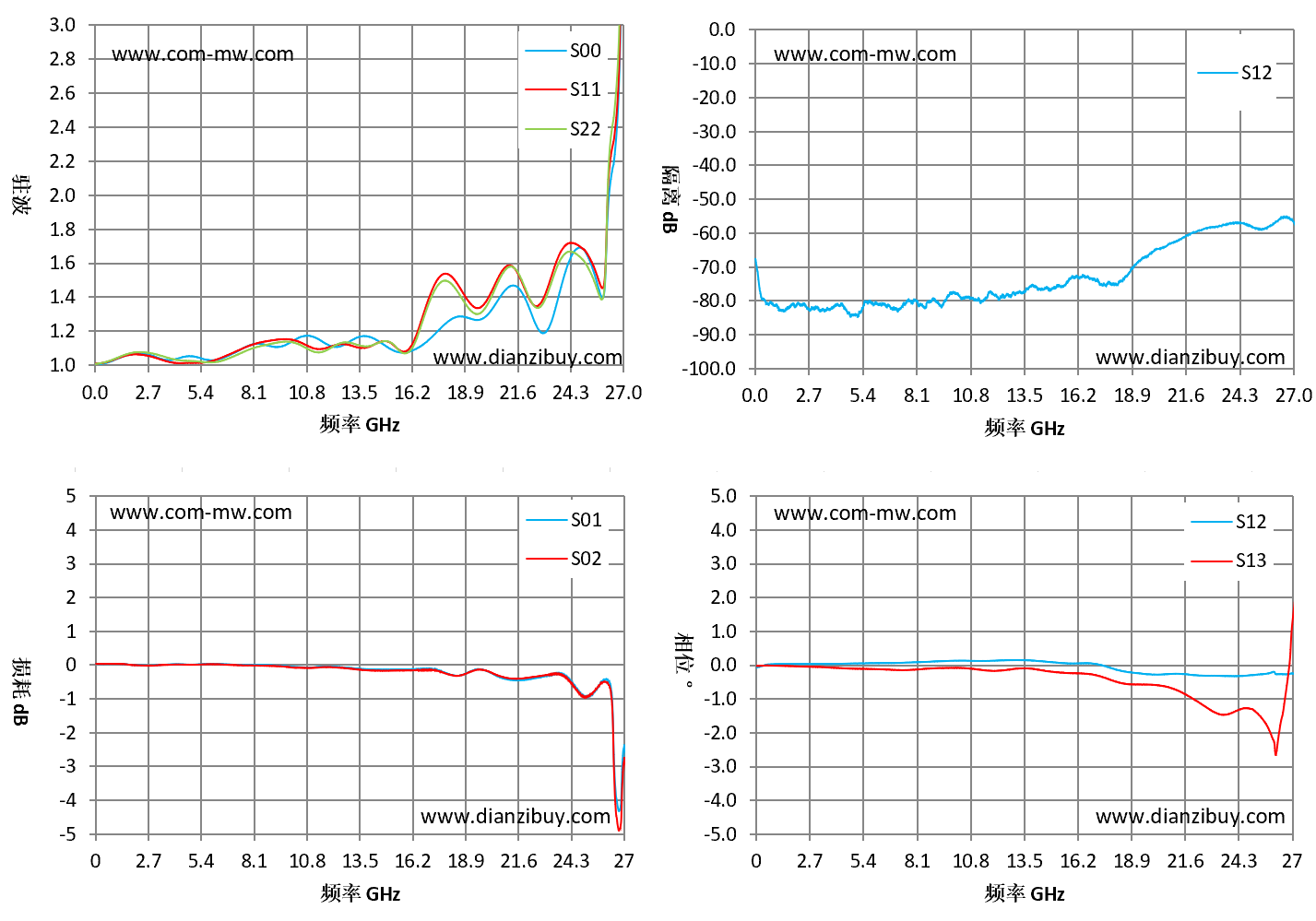

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S13 相位 ° |
| 0.1 | 1.01 | 1.01 | -0.01 | -67.55 | -0.03 |
| 3.86 | 1.03 | 1.02 | -0.02 | -81.88 | -0.08 |
| 5.79 | 1.03 | 1.02 | -0.03 | -80.37 | -0.12 |
| 9.64 | 1.12 | 1.15 | -0.07 | -78.68 | -0.09 |
| 11.57 | 1.14 | 1.1 | -0.55 | -79.13 | -0.16 |
| 13.5 | 1.17 | 1.1 | -0.12 | -77.26 | -0.1 |
| 17.36 | 1.18 | 1.48 | -0.33 | -74.97 | -0.34 |
| 19.29 | 1.27 | 1.35 | -0.46 | -68.15 | -0.58 |
| 23.14 | 1.21 | 1.47 | -0.6 | -58.11 | -1.42 |
| 25.07 | 1.66 | 1.67 | -0.94 | -58.53 | -1.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
