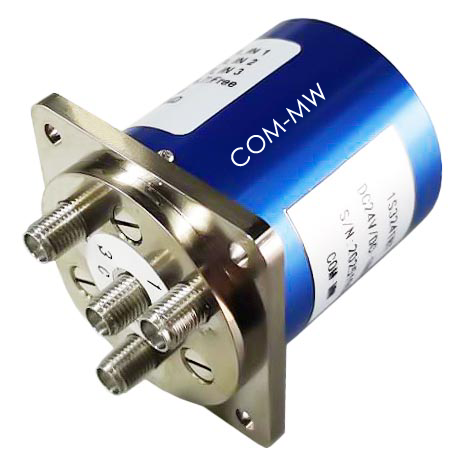

DC~18GHz, 单刀三掷, TTL控制, 反射式, 15ms, SMA, 12V
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz; 0.5@18GHz | dB | ||
| 隔离度 | 70@6GHz；60@18GHz | dB | ||
| 驻波比 | 1.3@6GHz；1.5@18GHz |
| 开关路数 | 单刀三掷 |

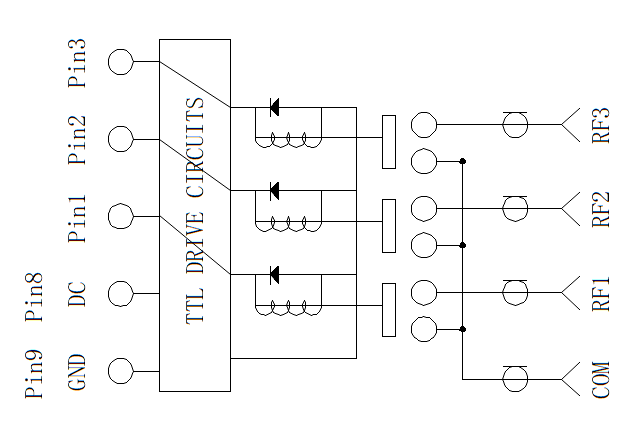

| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |

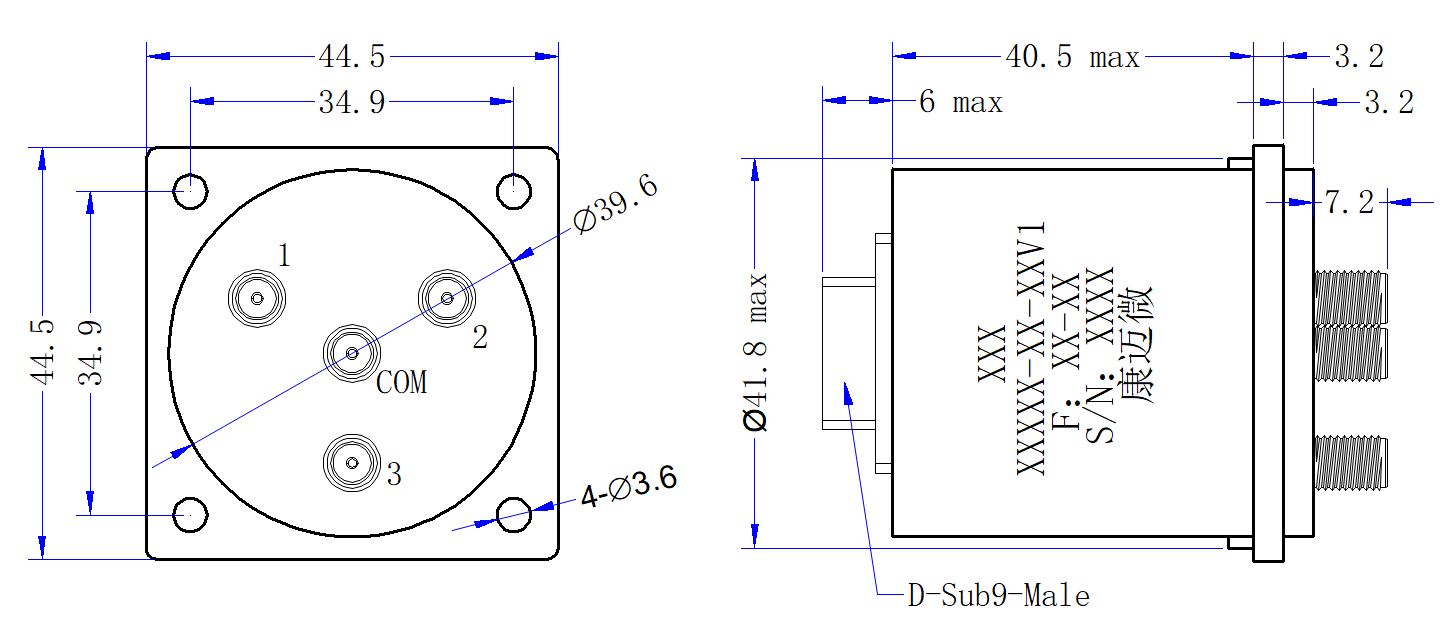

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 100W@3GHz；80W@6GHz；40W@18GHz |
| 工作电压 | +12V |
| 工作电流 | 270mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 控制接口:DB9-Male； |
| 公共端口 | COM |
| 分路端口 | 1，2，3 |

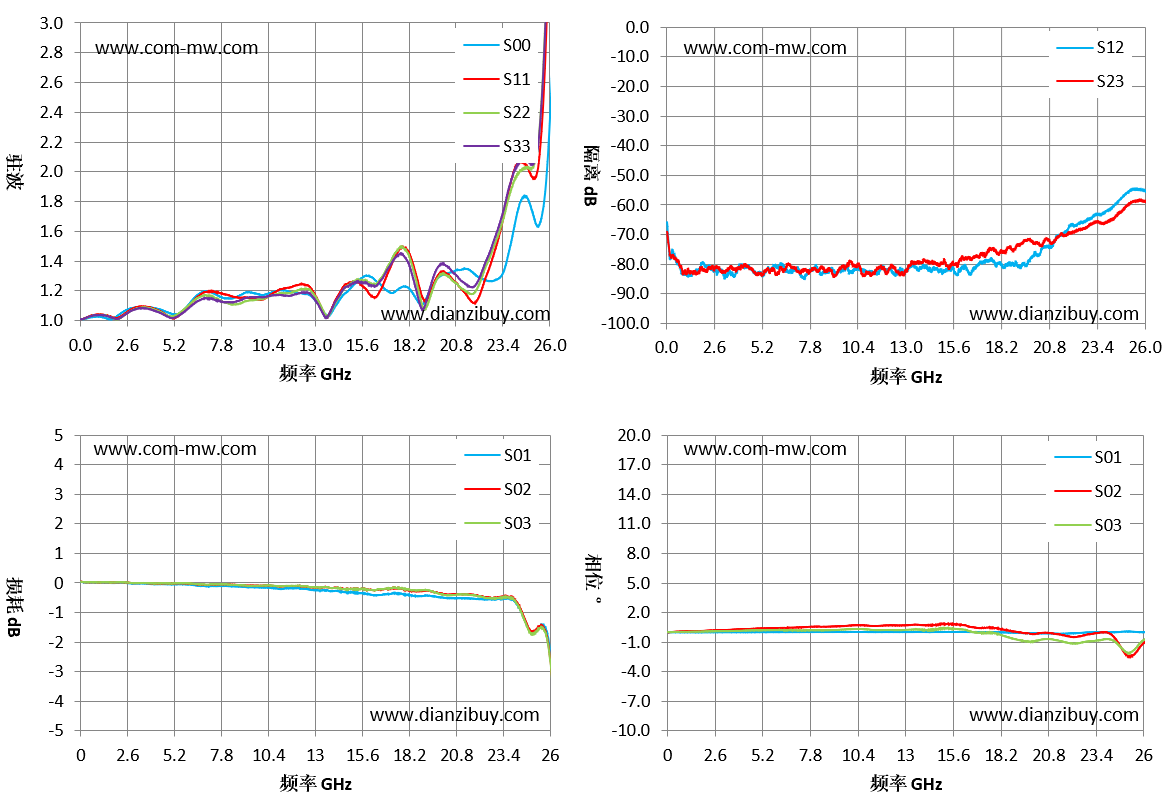

| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.1 | 1.01 | 1.01 | -0.01 | -65.76 | -0.03 |
| 1.93 | 1.02 | 1.02 | 0.03 | -79.22 | 0.14 |
| 3.86 | 1.09 | 1.09 | -0.04 | -81.08 | 0.29 |
| 5.79 | 1.08 | 1.07 | -0.05 | -80.94 | 0.42 |
| 7.71 | 1.16 | 1.19 | -0.11 | -82.81 | 0.55 |
| 9.64 | 1.18 | 1.14 | -0.15 | -81.32 | 0.63 |
| 11.57 | 1.19 | 1.22 | -0.18 | -82.1 | 0.65 |
| 13.5 | 1.05 | 1.05 | -0.25 | -80.84 | 0.76 |
| 15.43 | 1.27 | 1.25 | -0.35 | -81.98 | 0.84 |
| 17.36 | 1.19 | 1.41 | -0.35 | -78.64 | 0.43 |
| 19.29 | 1.18 | 1.16 | -0.44 | -80.56 | -0.03 |
| 21.21 | 1.35 | 1.2 | -0.52 | -70.52 | -0.18 |
| 23.14 | 1.28 | 1.55 | -0.54 | -64.26 | -0.17 |
| 25.07 | 1.72 | 1.96 | -1.69 | -55.87 | -2.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
