产品
馈电器
20~2500MHz, 表面贴装, 1W, 工业级, 替代TCBT-2R5G+
- ZBT9-20-2500-1330
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 2500 | MHz |
| 插入损耗 | 0.7 | 1.2 | dB | |
| 驻波比 | 1.2 | 1.5 | ||
| 隔离度 | 20 | 40 | dB | |
| 馈电电压 | 25 | V | ||
| 馈电电流 | 200 | mA |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCBT-2R5G+ |

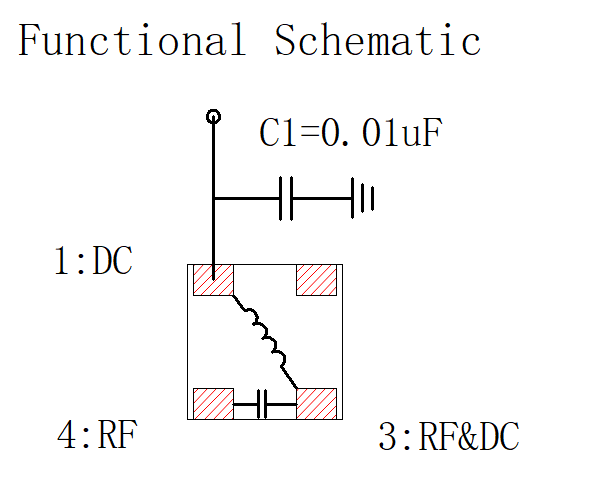

端口定义
| RF | 4 |
| RF&DC | 3 |
| DC | 1 |
| NC | 2 |

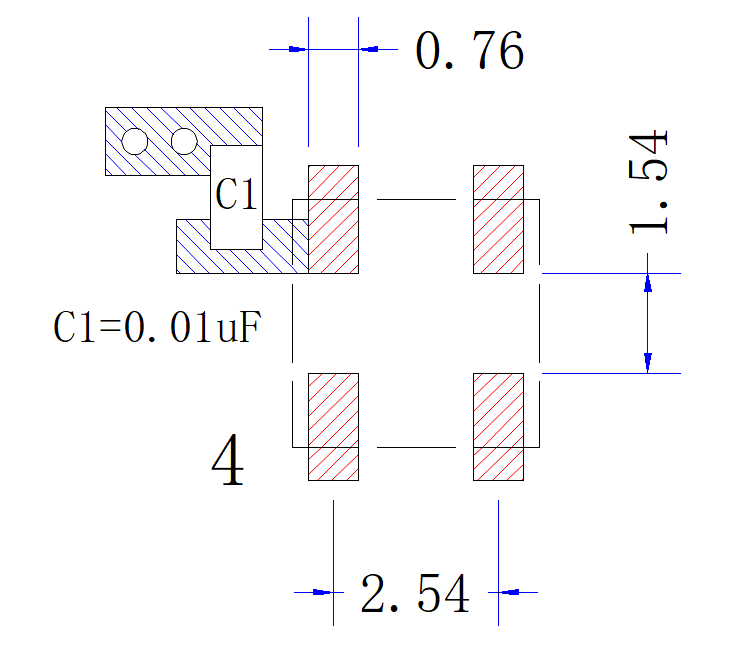

建议PCB布局图

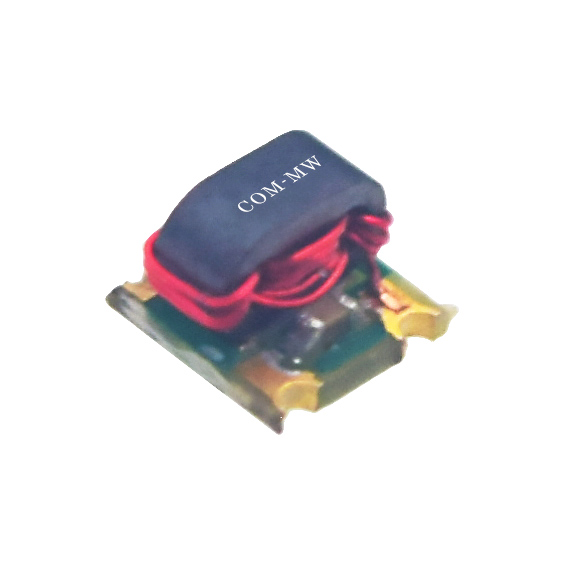

参考实物图

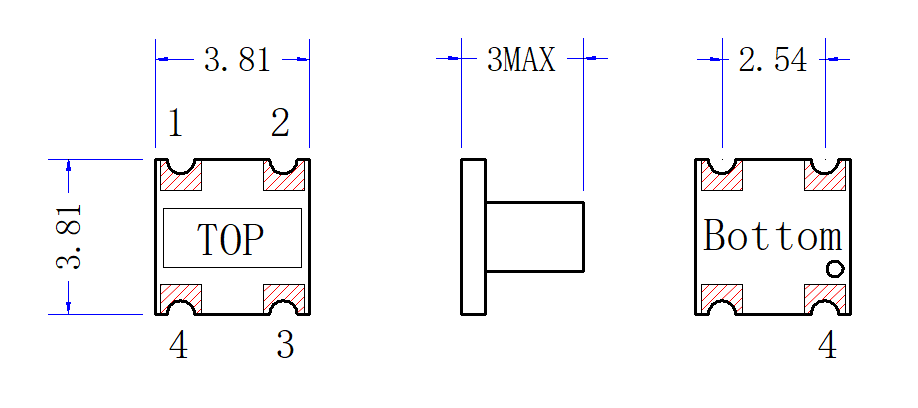

外形结构图（mm）

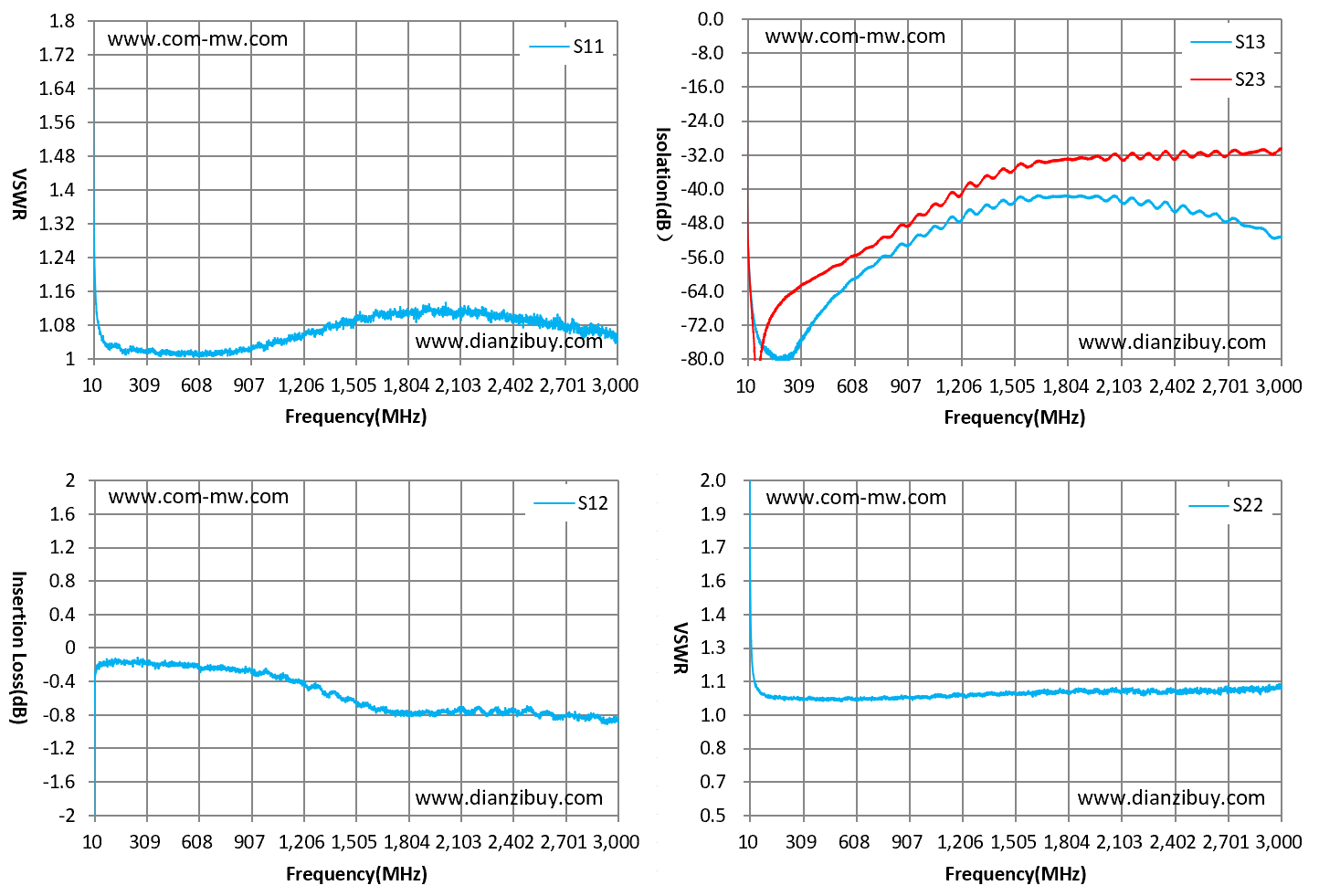

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
