产品
电桥
600~1800MHz,200W,90°电桥,表面贴装
- 8H0008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 600 | ~ | 1800 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

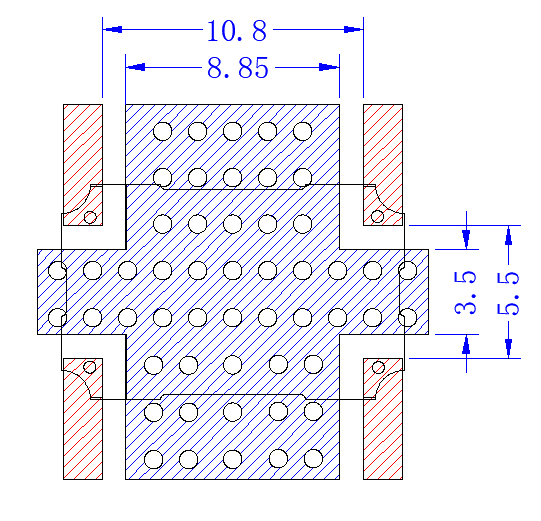

建议PCB布局图

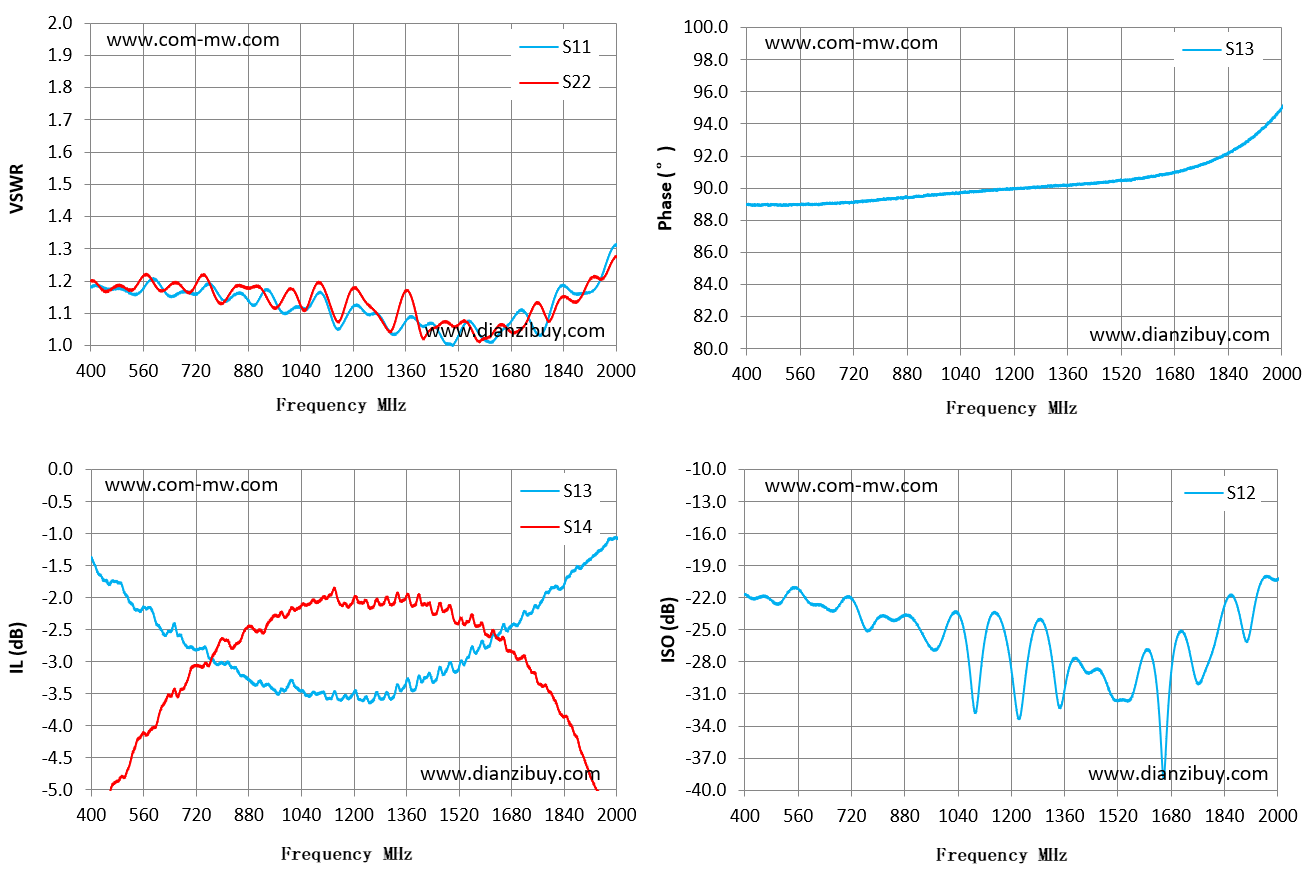

典型测试曲线图

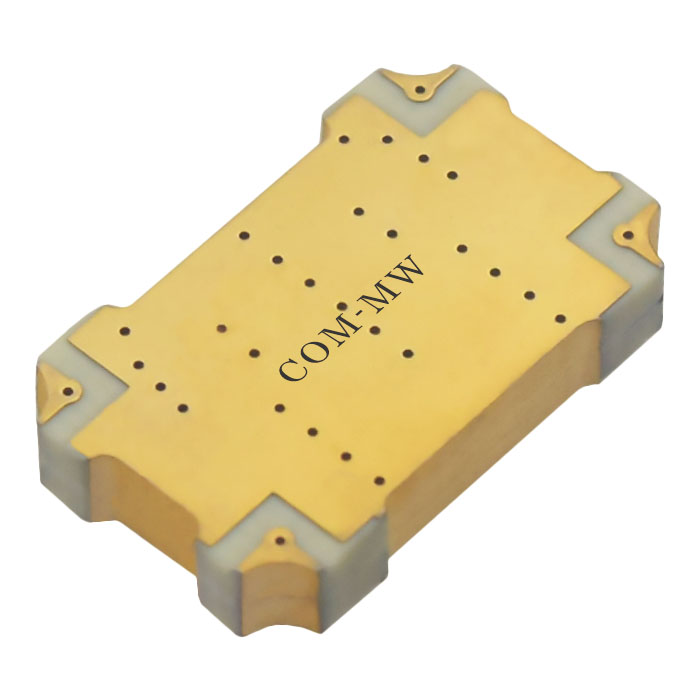

参考实物图

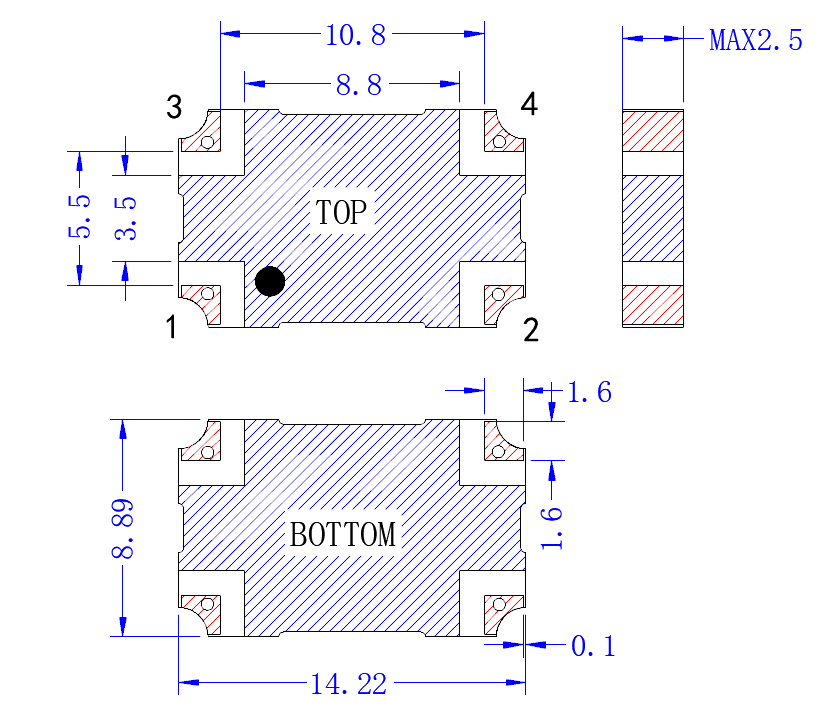

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 400.00 | 1.18 | 1.20 | -1.37 | -5.88 | 88.97 | -21.62 |
| 514.00 | 1.17 | 1.17 | -2.04 | -4.65 | 88.95 | -22.22 |
| 629.00 | 1.16 | 1.18 | -2.57 | -3.58 | 89.03 | -22.70 |
| 743.00 | 1.18 | 1.22 | -2.78 | -3.05 | 89.20 | -23.47 |
| 857.00 | 1.16 | 1.19 | -3.22 | -2.64 | 89.40 | -24.05 |
| 971.00 | 1.12 | 1.12 | -3.50 | -2.28 | 89.62 | -26.88 |
| 1086.00 | 1.15 | 1.19 | -3.51 | -2.07 | 89.79 | -31.96 |
| 1200.00 | 1.12 | 1.18 | -3.47 | -2.01 | 89.98 | -28.69 |
| 1314.00 | 1.04 | 1.04 | -3.58 | -2.11 | 90.14 | -26.22 |
| 1429.00 | 1.07 | 1.04 | -3.18 | -2.08 | 90.28 | -29.03 |
| 1543.00 | 1.07 | 1.07 | -2.95 | -2.38 | 90.49 | -31.63 |
| 1657.00 | 1.05 | 1.06 | -2.42 | -2.64 | 90.91 | -38.85 |
| 1771.00 | 1.03 | 1.12 | -2.06 | -3.36 | 91.55 | -29.70 |
| 1886.00 | 1.16 | 1.14 | -1.53 | -4.31 | 92.73 | -23.70 |
| 2000.00 | 1.31 | 1.28 | -1.07 | -5.79 | 94.99 | -20.29 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
