产品
功分器
4~40GHz,20W,8路,0°,2.92
- ZPD25-8M4-40G-872
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4 | ~ | 40 | GHz |
| 插入损耗 | 4.2 | dB | ||
| 隔离度 | 16 | dB | ||
| 公共端驻波比 | 1.8 | |||
| 分配端驻波比 | 1.7 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB | S13 相位 ° |
| 3.00 | 1.48 | 1.02 | -9.62 | -20.13 | -0.01 |
| 5.71 | 1.23 | 1.05 | -9.62 | -25.59 | 0.26 |
| 8.43 | 1.16 | 1.15 | -9.71 | -39.22 | 0.40 |
| 11.14 | 1.08 | 1.08 | -9.86 | -25.35 | 0.53 |
| 13.85 | 1.08 | 1.03 | -9.95 | -32.67 | 0.59 |
| 16.57 | 1.20 | 1.04 | -10.07 | -31.39 | 0.84 |
| 19.28 | 1.13 | 1.06 | -10.18 | -27.57 | 0.96 |
| 22.00 | 1.41 | 1.18 | -10.43 | -31.17 | 1.14 |
| 24.71 | 1.35 | 1.29 | -10.55 | -31.96 | 1.01 |
| 27.42 | 1.45 | 1.26 | -10.70 | -17.19 | 0.79 |
| 30.14 | 1.56 | 1.09 | -10.86 | -20.68 | 1.39 |
| 32.85 | 1.55 | 1.03 | -10.64 | -22.06 | 1.49 |
| 35.56 | 1.22 | 1.15 | -10.92 | -22.99 | 1.70 |
| 38.28 | 1.32 | 1.29 | -11.14 | -32.74 | 1.92 |
| 40.99 | 1.55 | 1.71 | -14.84 | -15.87 | 8.55 |

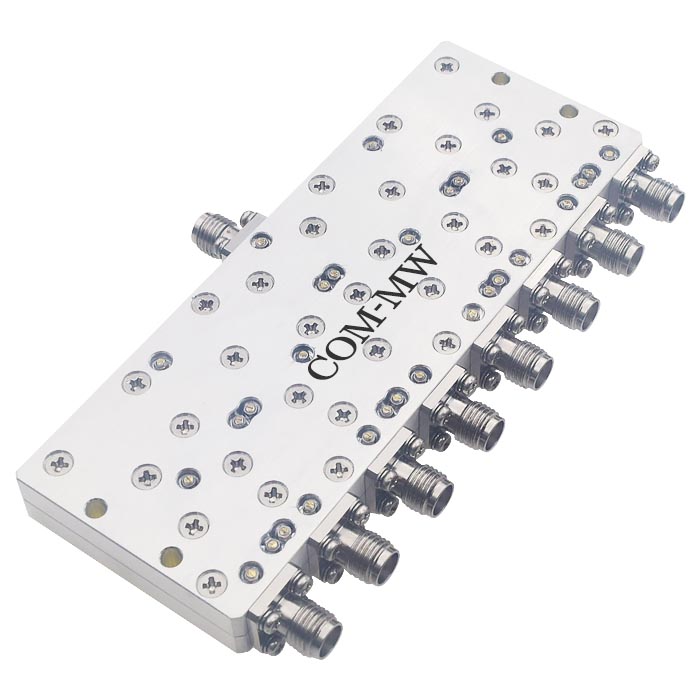

参考实物图

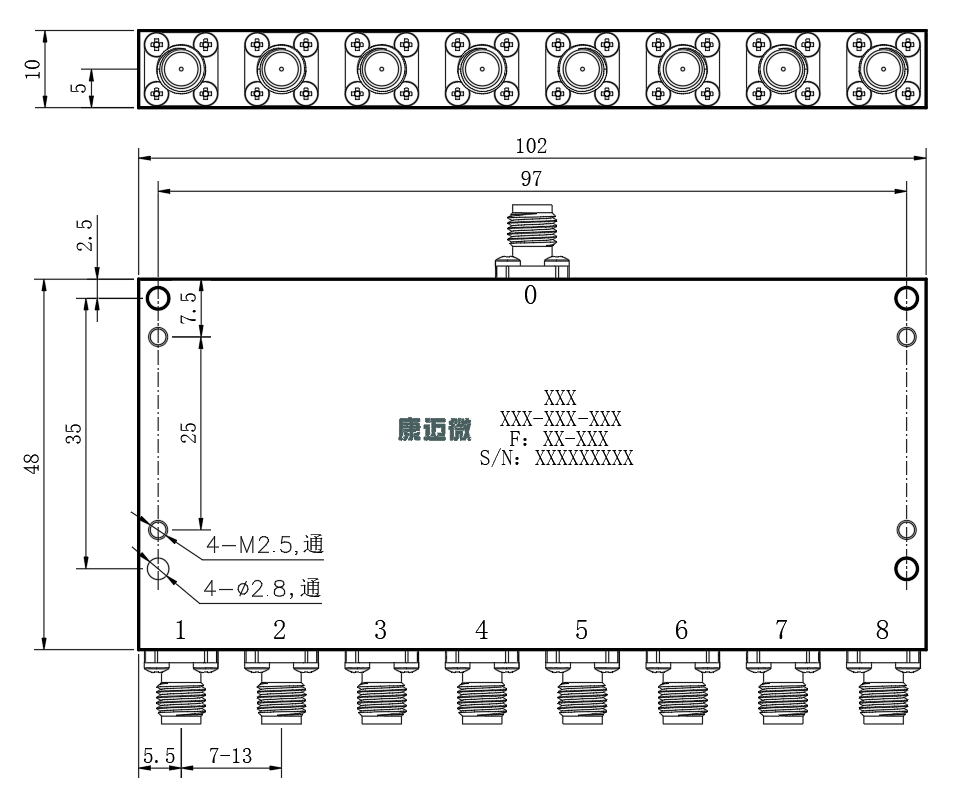

外形结构图（mm）

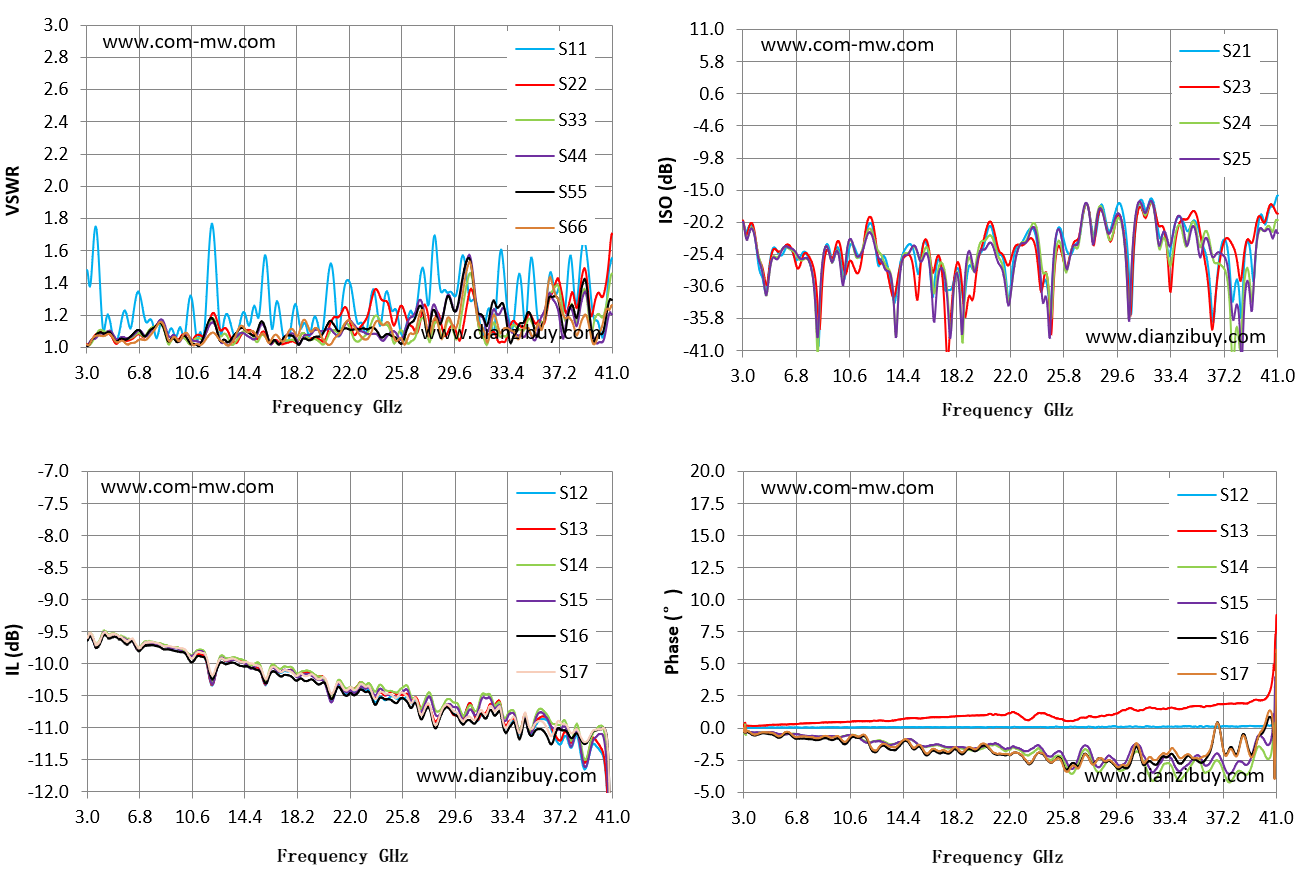

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
