产品
功分器

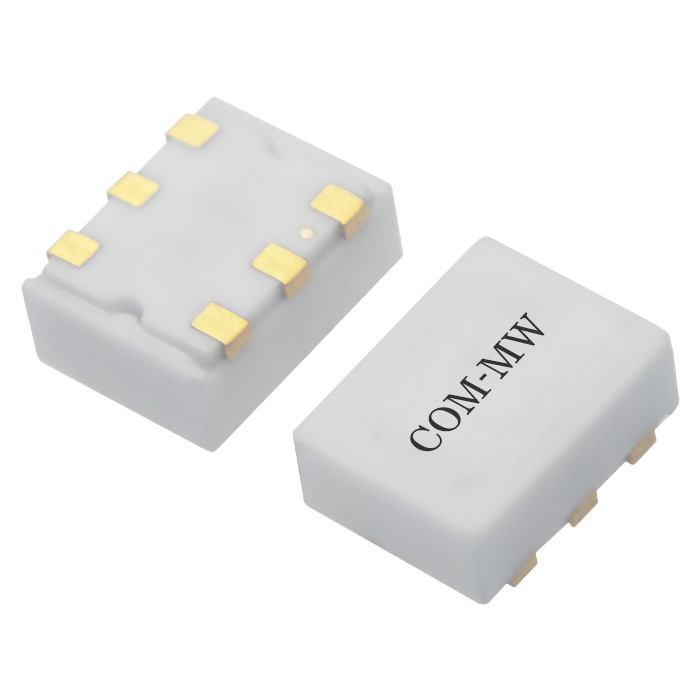

10~3000MHz,1W,2路,相位0°,表面贴装,工业级,替代RPS-2-30+
- S0092+
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 3000 | MHz |
| 插入损耗 | 0.5 | 1 | 2 | dB |
| 隔离度 | 10 | 17 | dB | |
| 输入驻波比 | 1.8 | 2.2 | ||
| 输出驻波比 | 1.7 | 1.9 | ||
| 幅度平衡 | 0.4 | 1 | dB | |
| 相位平衡 | 5 | 10 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃ |
| 储存温度 | -55~+100℃ |
| 质量等级 | 工业级 |
| 其它 | 替代RPS-2-30+ |
其它参数
| 公共端口 | 6 |
| 分配端口 | 3，4 |
| 接地端口 | 1，2，5 |

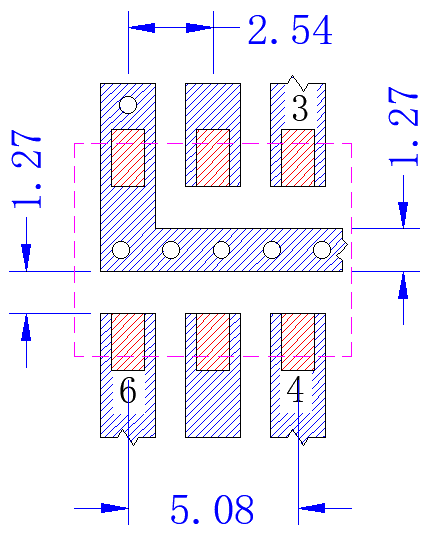

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S13 IL | S23 ISO | S11 VSWR | S22 VSWR | S33 VSWR |
| 10 | 3.15 | 3.32 | 17.5 | 1.98 | 1.52 | 1.52 |
| 100 | 3.22 | 3.41 | 17.7 | 1.86 | 1.54 | 1.54 |
| 600 | 3.54 | 3.48 | 18.7 | 1.83 | 1.53 | 1.51 |
| 1000 | 3.48 | 3.73 | 25.6 | 1.72 | 1.58 | 1.47 |
| 1500 | 3.39 | 3.86 | 22.6 | 1.41 | 1.65 | 1.48 |
| 1900 | 3.37 | 3.77 | 17.9 | 1.38 | 1.55 | 1.49 |
| 2200 | 3.29 | 3.92 | 16.4 | 1.35 | 1.51 | 1.43 |
| 2500 | 3.57 | 3.95 | 15.3 | 1.31 | 1.51 | 1.52 |
| 2800 | 3.82 | 4.12 | 14.2 | 1.22 | 1.59 | 1.55 |
| 3000 | 3.89 | 4.23 | 12.9 | 1.54 | 1.74 | 1.72 |

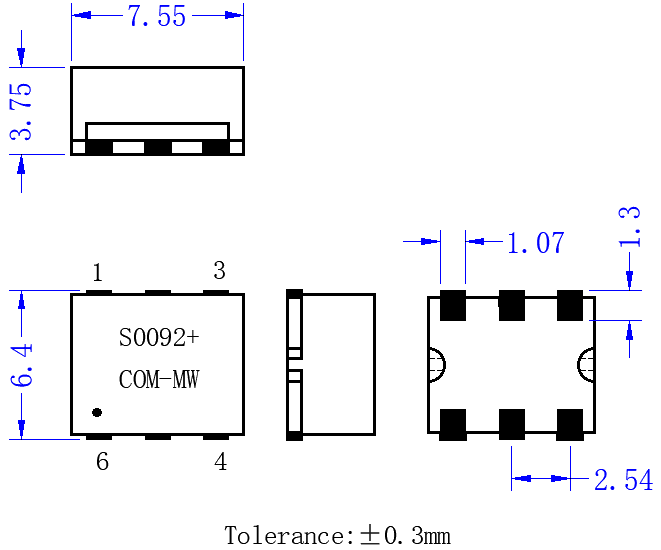

外形结构图（mm）

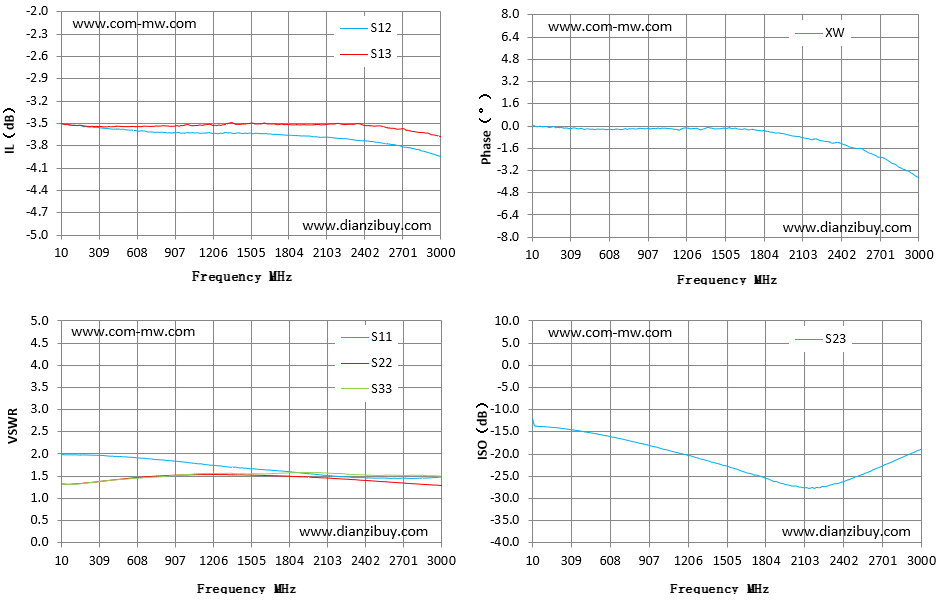

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
