9~26.5GHz,20W,90°电桥,2.92
- ZHC9-9-26.5G-3371
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9 | ~ | 26.5 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 0.01 | 1.01 | -0.01 | -61.82 | 88.99 | -68.16 |
| 2.15 | 1.06 | -0.42 | -12.22 | 90.02 | -33.57 |
| 4.29 | 1.03 | -1.22 | -7.00 | 90.54 | -38.50 |
| 6.44 | 1.08 | -2.24 | -4.61 | 90.62 | -29.70 |
| 8.58 | 1.07 | -3.17 | -3.43 | 91.10 | -29.66 |
| 10.72 | 1.13 | -3.79 | -2.95 | 91.09 | -25.74 |
| 12.86 | 1.09 | -4.07 | -2.74 | 91.68 | -28.97 |
| 15.01 | 1.18 | -4.01 | -2.85 | 91.85 | -29.60 |
| 17.15 | 1.14 | -3.76 | -3.12 | 91.32 | -27.26 |
| 19.29 | 1.14 | -3.59 | -3.49 | 91.92 | -21.78 |
| 21.43 | 1.19 | -3.42 | -3.66 | 91.89 | -24.15 |
| 23.57 | 1.16 | -3.54 | -3.61 | 90.73 | -27.71 |
| 25.72 | 1.22 | -3.80 | -3.41 | 89.61 | -26.21 |
| 27.86 | 1.28 | -4.36 | -3.13 | 90.06 | -30.47 |
| 30.00 | 1.49 | -4.63 | -3.94 | 92.08 | -12.27 |

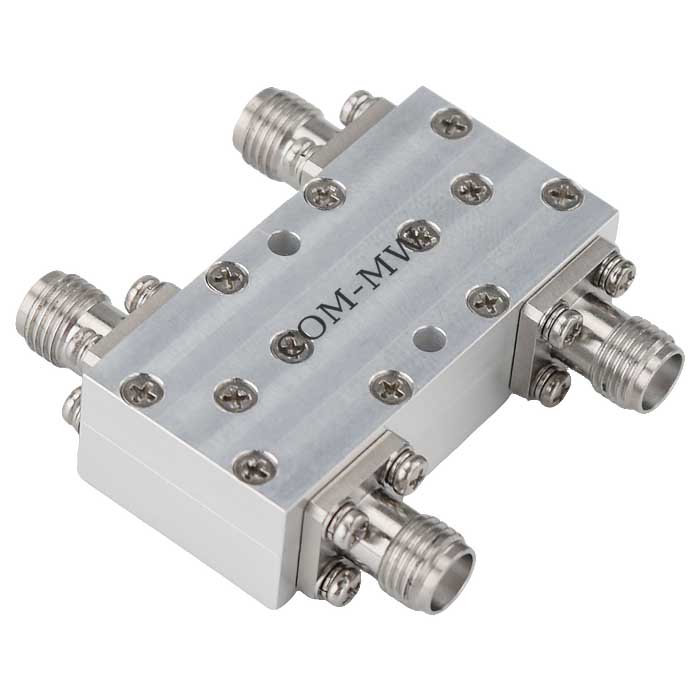

参考实物图
外形结构图（mm）

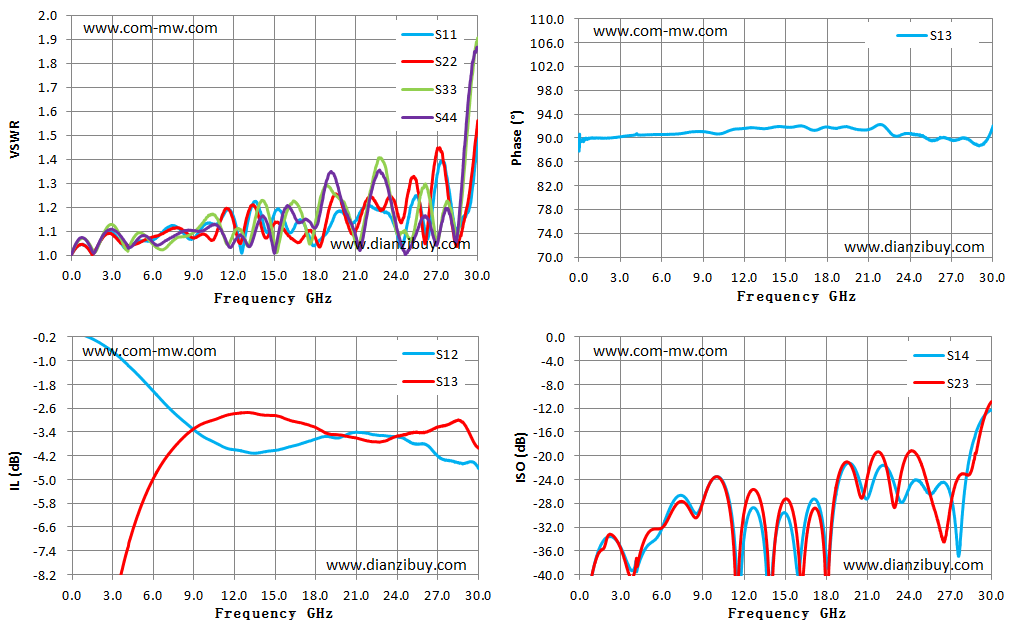

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
