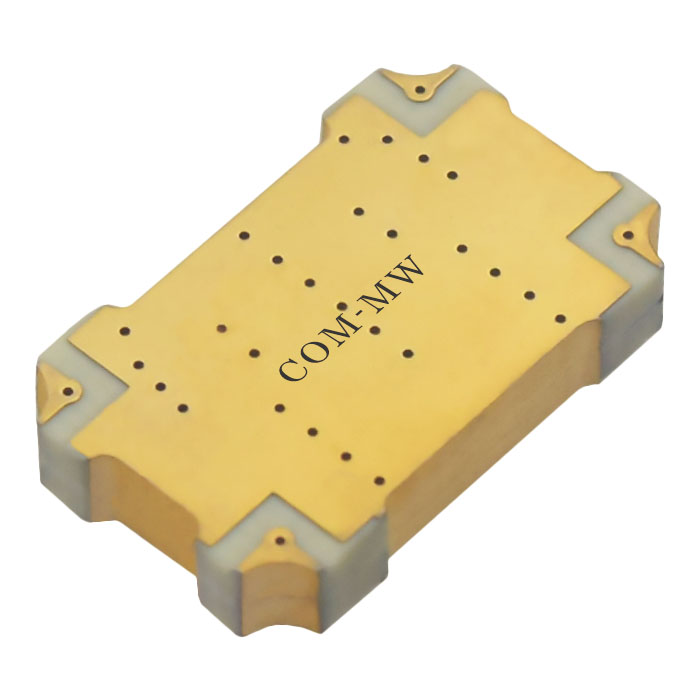

500~1500MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 1500 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |

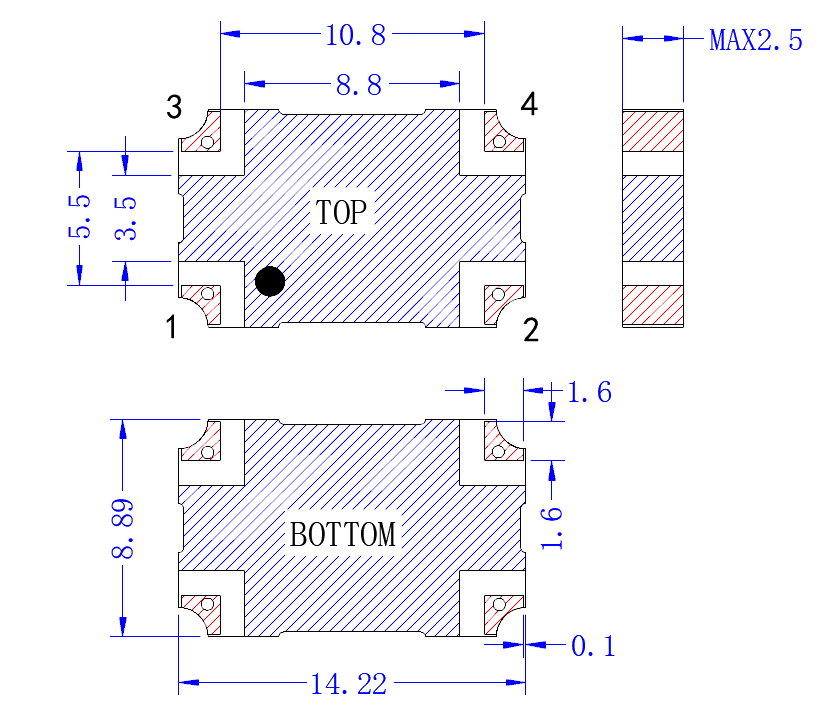

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

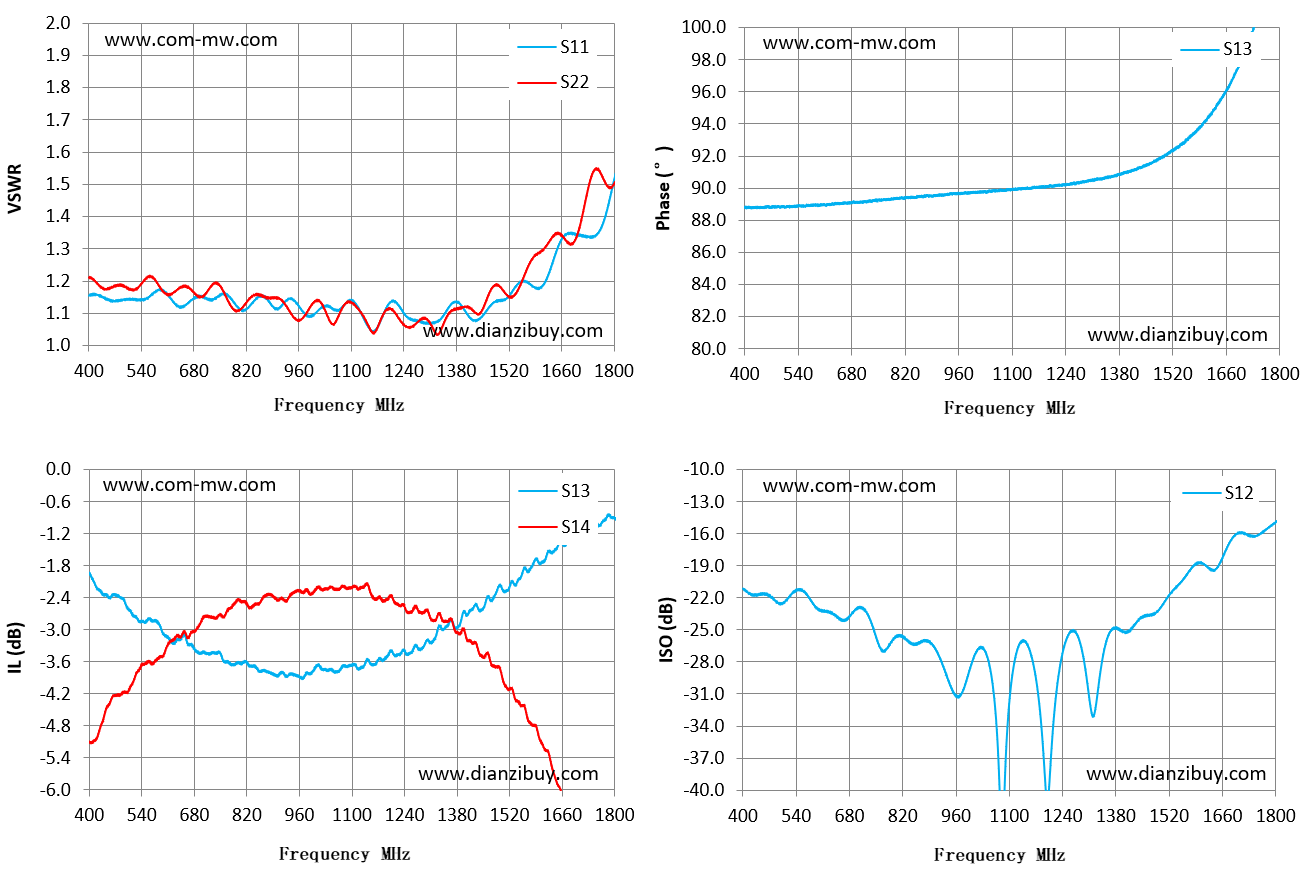

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 400.00 | 1.15 | 1.21 | -1.93 | -5.10 | 88.83 | -21.13 |
| 500.00 | 1.14 | 1.18 | -2.57 | -4.17 | 88.87 | -22.55 |
| 600.00 | 1.17 | 1.17 | -3.10 | -3.45 | 88.94 | -23.11 |
| 700.00 | 1.15 | 1.15 | -3.43 | -2.82 | 89.14 | -23.00 |
| 800.00 | 1.12 | 1.11 | -3.62 | -2.44 | 89.38 | -25.70 |
| 900.00 | 1.11 | 1.15 | -3.86 | -2.44 | 89.55 | -26.47 |
| 1000.00 | 1.10 | 1.13 | -3.74 | -2.28 | 89.74 | -28.26 |
| 1100.00 | 1.14 | 1.13 | -3.66 | -2.21 | 89.95 | -31.70 |
| 1200.00 | 1.13 | 1.11 | -3.43 | -2.38 | 90.11 | -41.17 |
| 1300.00 | 1.07 | 1.08 | -3.19 | -2.62 | 90.44 | -28.77 |
| 1400.00 | 1.11 | 1.12 | -2.66 | -3.02 | 90.97 | -25.19 |
| 1500.00 | 1.14 | 1.18 | -2.23 | -3.88 | 92.04 | -22.81 |
| 1600.00 | 1.18 | 1.29 | -1.76 | -5.04 | 94.06 | -18.72 |
| 1700.00 | 1.34 | 1.34 | -1.36 | -6.89 | 97.99 | -15.97 |
| 1800.00 | 1.51 | 1.50 | -0.91 | -9.92 | 106.17 | -14.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
