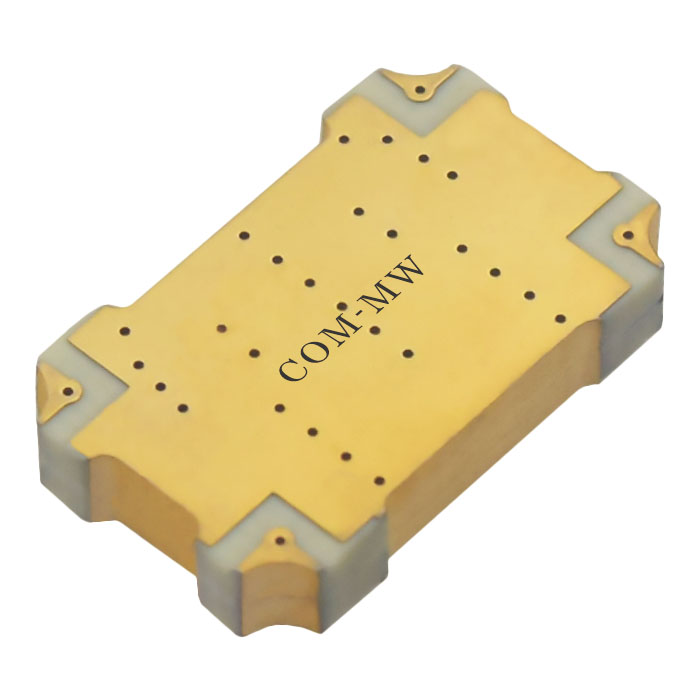

700~2100MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 700 | ~ | 2100 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |

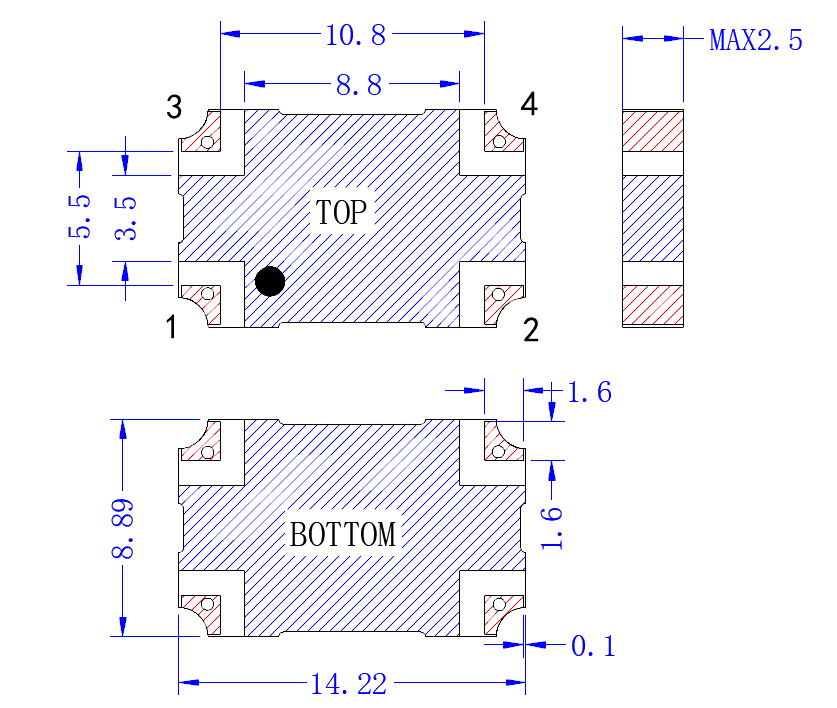

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

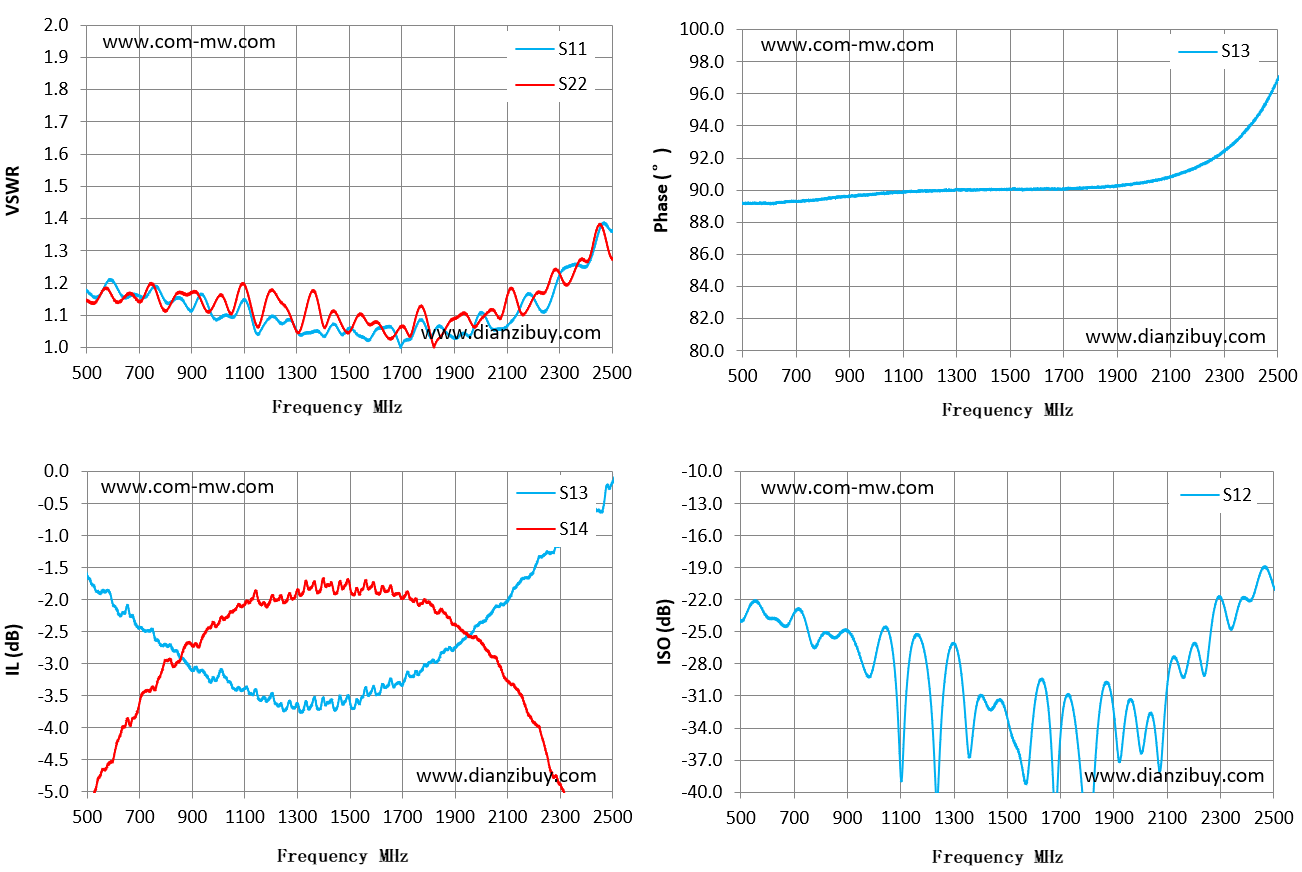

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 500.00 | 1.18 | 1.15 | -1.62 | -5.39 | 89.18 | -23.99 |
| 643.00 | 1.16 | 1.16 | -2.21 | -3.98 | 89.22 | -24.01 |
| 786.00 | 1.16 | 1.12 | -2.72 | -3.09 | 89.40 | -26.17 |
| 929.00 | 1.16 | 1.16 | -3.12 | -2.70 | 89.63 | -26.04 |
| 1071.00 | 1.11 | 1.15 | -3.39 | -2.10 | 89.89 | -27.08 |
| 1214.00 | 1.10 | 1.17 | -3.61 | -2.01 | 89.96 | -31.91 |
| 1357.00 | 1.05 | 1.17 | -3.61 | -1.78 | 89.99 | -36.71 |
| 1500.00 | 1.06 | 1.05 | -3.60 | -1.80 | 90.07 | -33.08 |
| 1643.00 | 1.06 | 1.03 | -3.35 | -1.87 | 90.06 | -30.22 |
| 1786.00 | 1.07 | 1.11 | -3.01 | -2.00 | 90.14 | -41.41 |
| 1929.00 | 1.04 | 1.11 | -2.63 | -2.48 | 90.34 | -36.15 |
| 2071.00 | 1.06 | 1.09 | -2.08 | -3.04 | 90.71 | -38.03 |
| 2214.00 | 1.13 | 1.17 | -1.40 | -3.97 | 91.59 | -26.52 |
| 2357.00 | 1.26 | 1.24 | -0.92 | -5.76 | 93.26 | -23.63 |
| 2500.00 | 1.36 | 1.28 | -0.17 | -8.31 | 96.85 | -20.80 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
