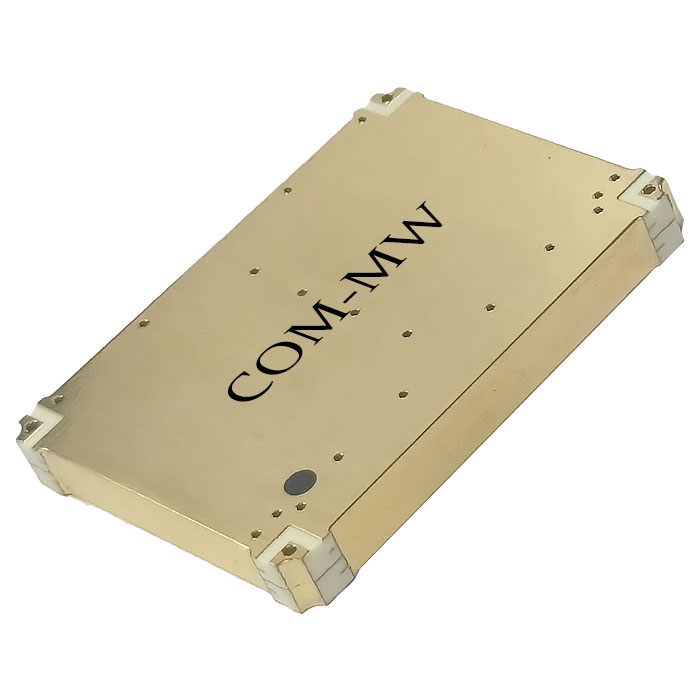

200~2000MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 2000 | MHz |
| 插入损耗 | 0.9 | 1 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | -20 | dB | ||
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

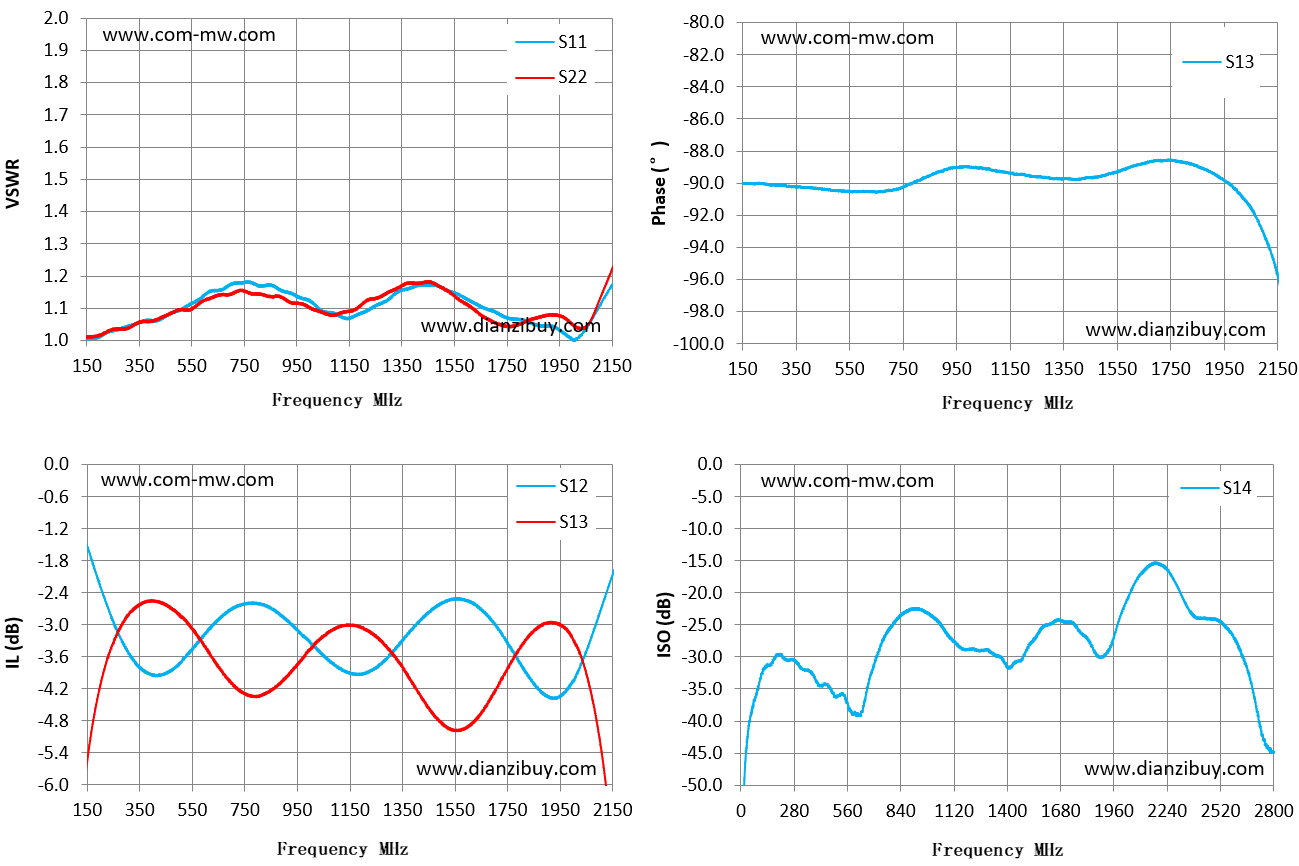

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 150.00 | 1.02 | 1.01 | -1.53 | -5.55 | -89.98 | -31.30 |
| 293.00 | 1.04 | 1.04 | -3.41 | -2.90 | -90.12 | -30.84 |
| 436.00 | 1.07 | 1.07 | -3.93 | -2.59 | -90.36 | -34.30 |
| 579.00 | 1.13 | 1.12 | -3.28 | -3.27 | -90.48 | -38.50 |
| 721.00 | 1.18 | 1.15 | -2.65 | -4.20 | -90.40 | -29.39 |
| 864.00 | 1.17 | 1.14 | -2.73 | -4.18 | -89.43 | -22.97 |
| 1007.00 | 1.12 | 1.10 | -3.39 | -3.42 | -89.00 | -23.70 |
| 1150.00 | 1.07 | 1.09 | -3.91 | -3.01 | -89.35 | -28.48 |
| 1293.00 | 1.12 | 1.15 | -3.61 | -3.43 | -89.67 | -28.83 |
| 1436.00 | 1.17 | 1.18 | -2.83 | -4.46 | -89.69 | -31.00 |
| 1579.00 | 1.14 | 1.12 | -2.53 | -4.96 | -89.13 | -25.54 |
| 1721.00 | 1.08 | 1.05 | -3.12 | -4.07 | -88.61 | -24.57 |
| 1864.00 | 1.05 | 1.07 | -4.19 | -3.06 | -89.05 | -29.46 |
| 2007.00 | 1.02 | 1.05 | -3.99 | -3.35 | -90.65 | -22.58 |
| 2150.00 | 1.17 | 1.22 | -2.06 | -7.22 | -95.79 | -15.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
