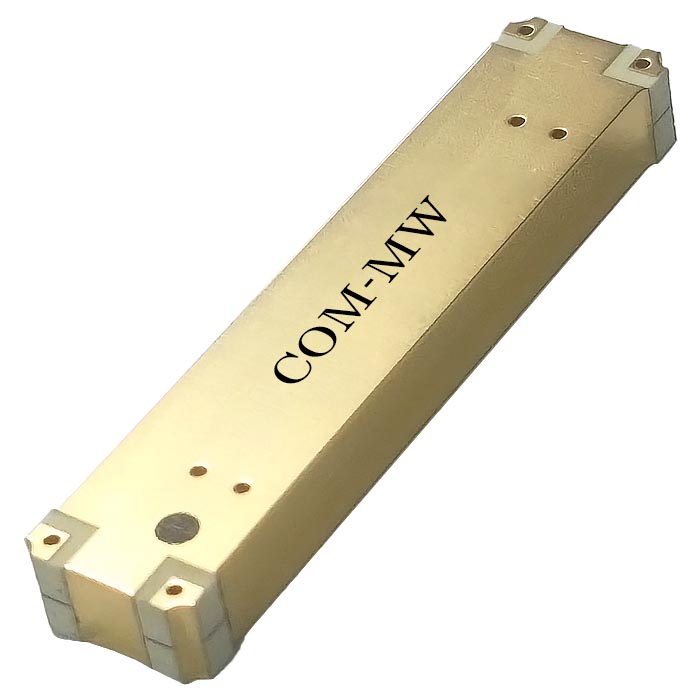

800~4200MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 4200 | MHz |
| 插入损耗 | 0.4 | 0.5 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

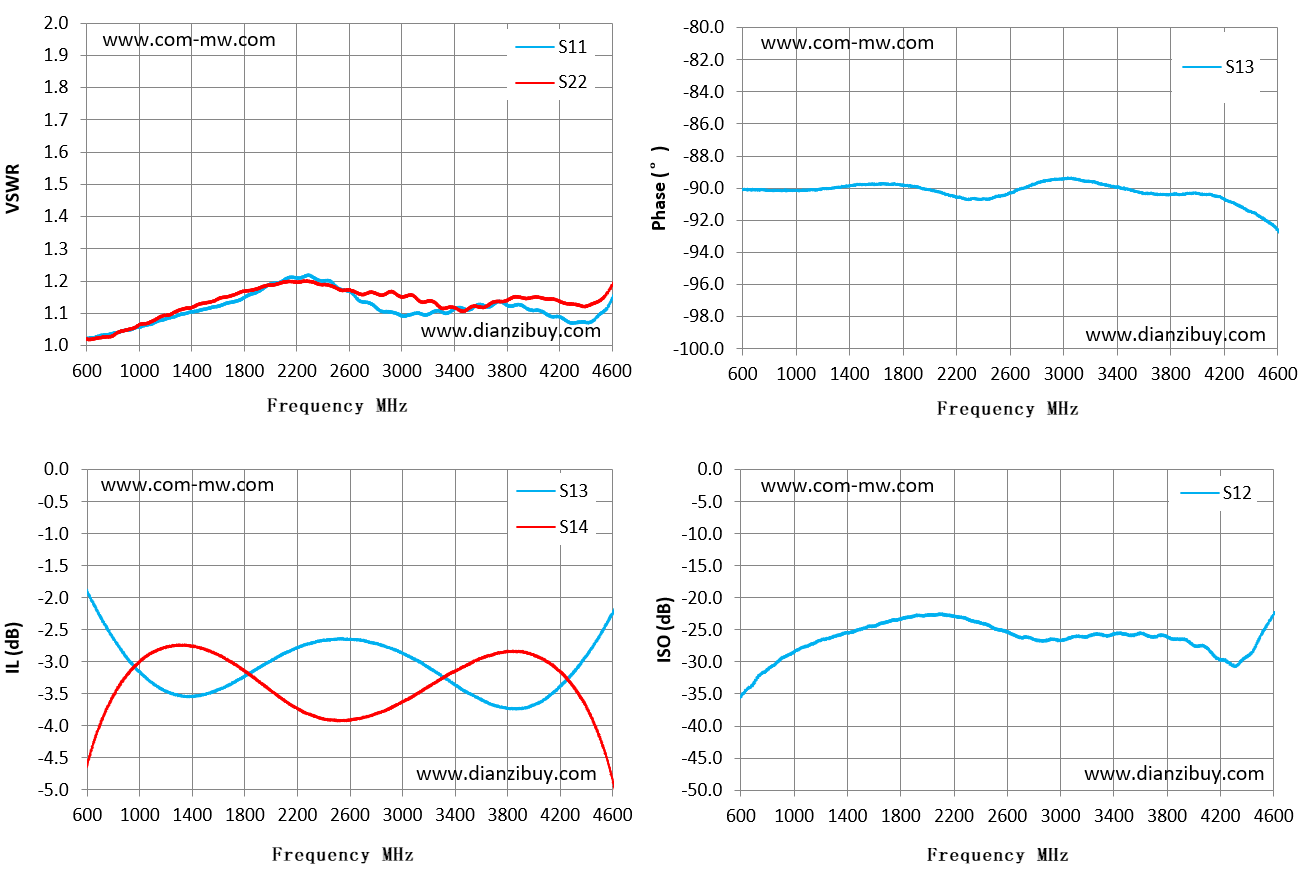

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 600.00 | 1.02 | 1.02 | -1.91 | -4.59 | -90.09 | -35.45 |
| 886.00 | 1.05 | 1.05 | -2.90 | -3.25 | -90.16 | -29.72 |
| 1171.00 | 1.08 | 1.09 | -3.43 | -2.79 | -90.08 | -26.80 |
| 1457.00 | 1.11 | 1.13 | -3.53 | -2.78 | -89.76 | -25.19 |
| 1743.00 | 1.14 | 1.16 | -3.29 | -3.07 | -89.76 | -23.44 |
| 2029.00 | 1.19 | 1.19 | -2.95 | -3.50 | -90.13 | -22.67 |
| 2314.00 | 1.21 | 1.20 | -2.70 | -3.84 | -90.65 | -23.44 |
| 2600.00 | 1.17 | 1.17 | -2.65 | -3.91 | -90.31 | -25.31 |
| 2886.00 | 1.11 | 1.16 | -2.77 | -3.75 | -89.53 | -26.71 |
| 3171.00 | 1.09 | 1.14 | -3.05 | -3.42 | -89.55 | -26.12 |
| 3457.00 | 1.12 | 1.11 | -3.44 | -3.08 | -90.02 | -25.56 |
| 3743.00 | 1.14 | 1.14 | -3.70 | -2.86 | -90.40 | -25.86 |
| 4029.00 | 1.11 | 1.15 | -3.65 | -2.93 | -90.36 | -27.56 |
| 4314.00 | 1.07 | 1.13 | -3.13 | -3.42 | -91.12 | -30.66 |
| 4600.00 | 1.14 | 1.19 | -2.24 | -4.84 | -92.58 | -22.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
