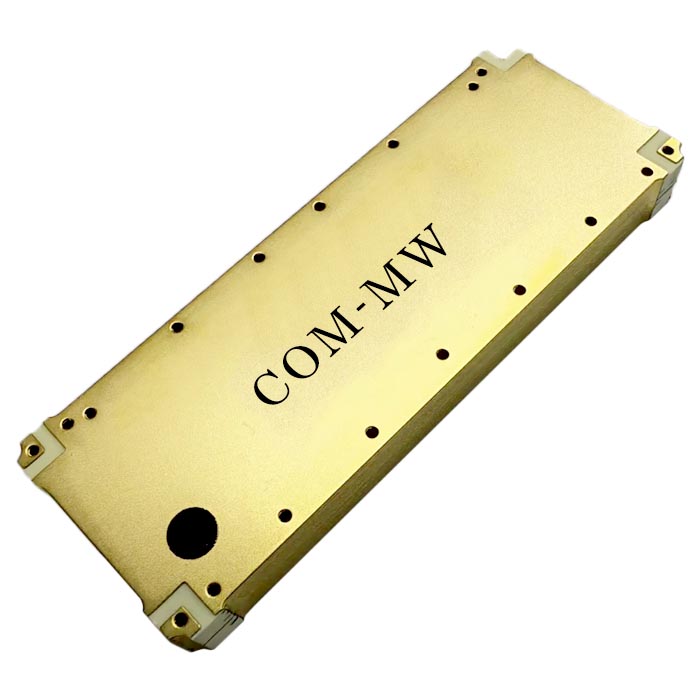

200~1000MHz, 150W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 1000 | MHz |
| 插入损耗 | 0.3 | 0.4 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.65 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 150W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

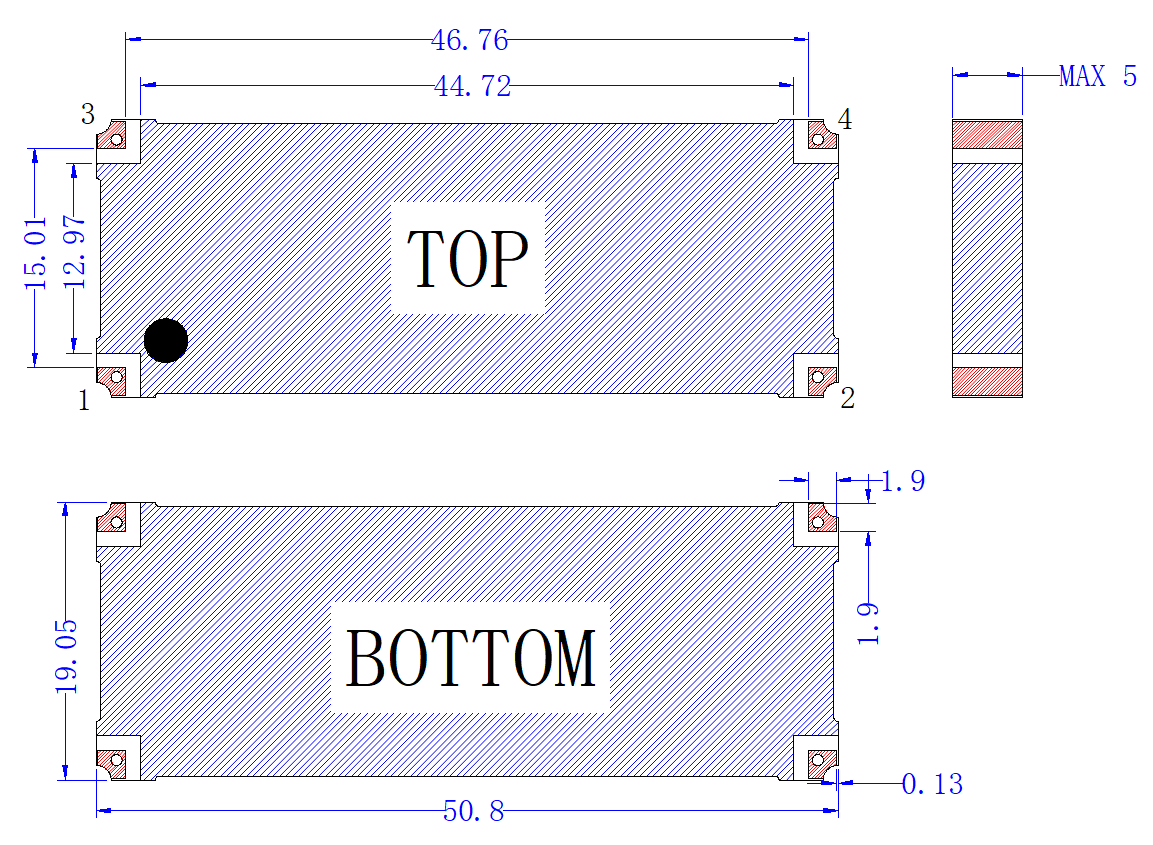

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

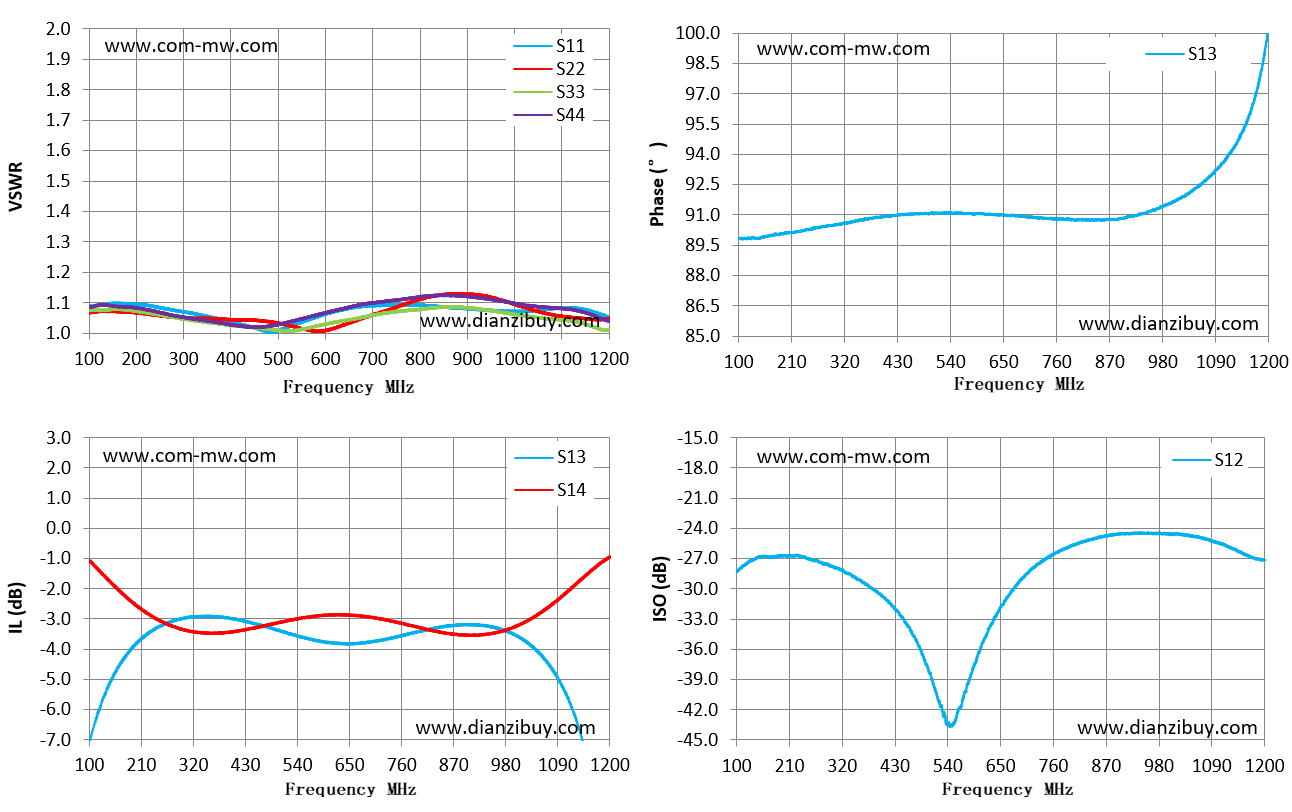

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 100.00 | 1.09 | 1.07 | -7.10 | -1.06 | 89.86 | -27.56 |
| 179.00 | 1.10 | 1.07 | -4.17 | -2.29 | 90.03 | -26.48 |
| 257.00 | 1.08 | 1.06 | -3.18 | -3.12 | 90.34 | -28.91 |
| 336.00 | 1.06 | 1.05 | -2.92 | -3.46 | 90.66 | -30.42 |
| 414.00 | 1.03 | 1.04 | -3.02 | -3.40 | 90.92 | -37.53 |
| 493.00 | 1.00 | 1.03 | -3.35 | -3.15 | 91.07 | -40.35 |
| 571.00 | 1.05 | 1.01 | -3.69 | -2.92 | 91.05 | -32.12 |
| 650.00 | 1.08 | 1.03 | -3.82 | -2.87 | 91.00 | -28.18 |
| 729.00 | 1.09 | 1.07 | -3.66 | -3.04 | 90.84 | -26.27 |
| 807.00 | 1.09 | 1.11 | -3.38 | -3.32 | 90.74 | -25.57 |
| 886.00 | 1.08 | 1.13 | -3.19 | -3.53 | 90.77 | -25.61 |
| 964.00 | 1.07 | 1.11 | -3.32 | -3.44 | 91.23 | -25.84 |
| 1043.00 | 1.07 | 1.07 | -4.02 | -2.90 | 92.24 | -27.06 |
| 1121.00 | 1.08 | 1.05 | -6.01 | -1.95 | 94.11 | -28.06 |
| 1200.00 | 1.05 | 1.05 | -12.37 | -0.94 | 100.55 | -27.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |

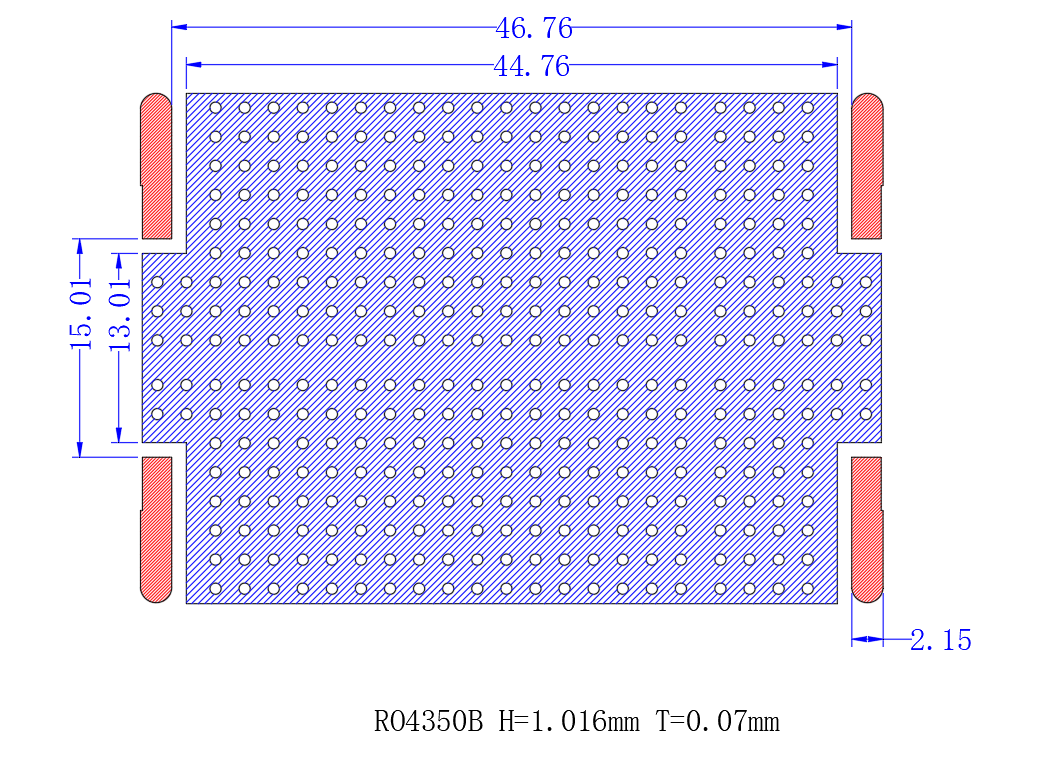

| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
