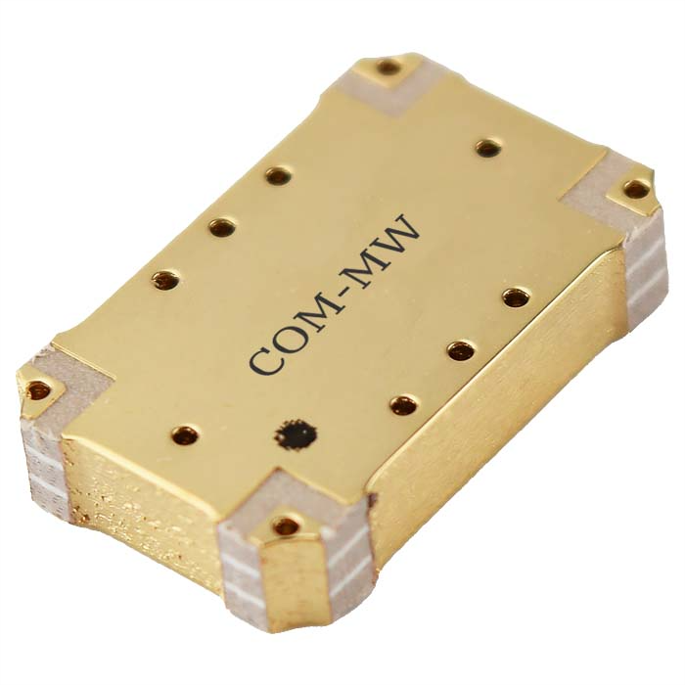

5100~5900MHz, 300W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5100 | ~ | 5900 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.15 | 1.25 | ||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 300W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

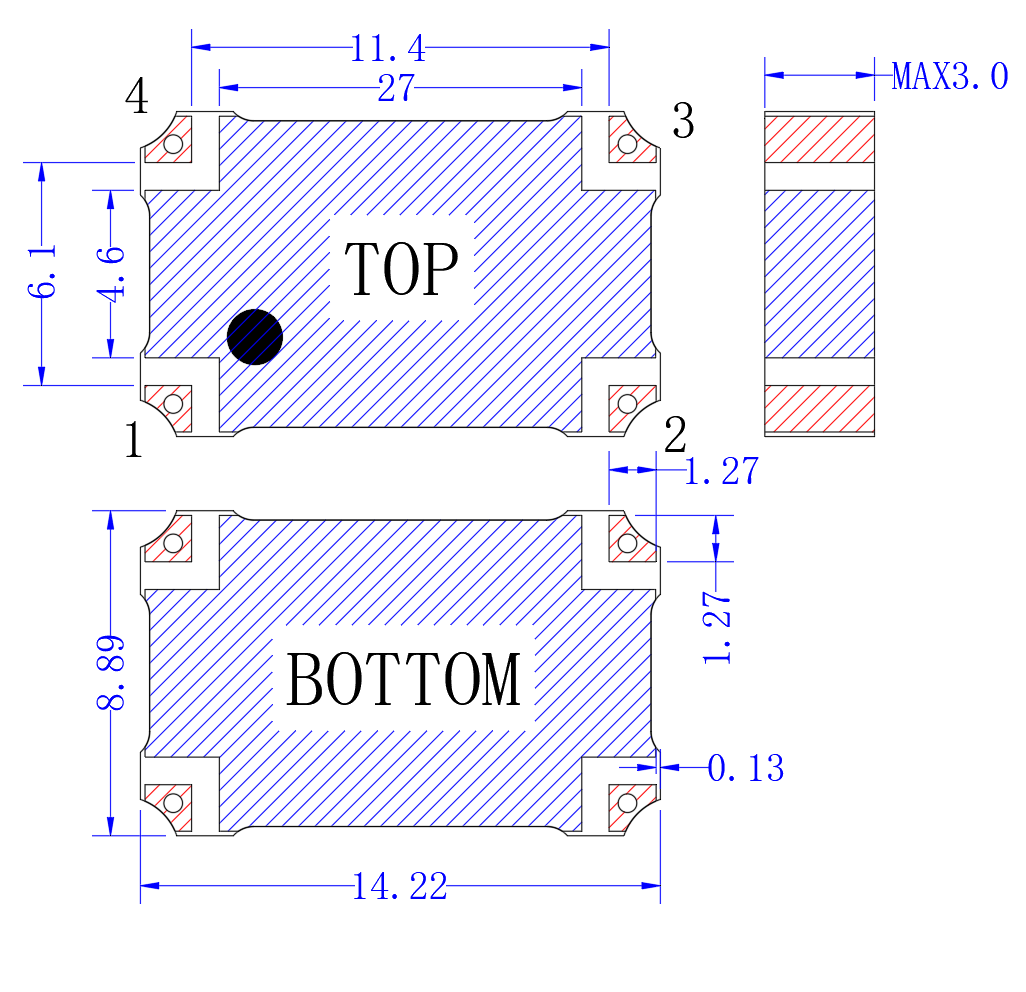

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

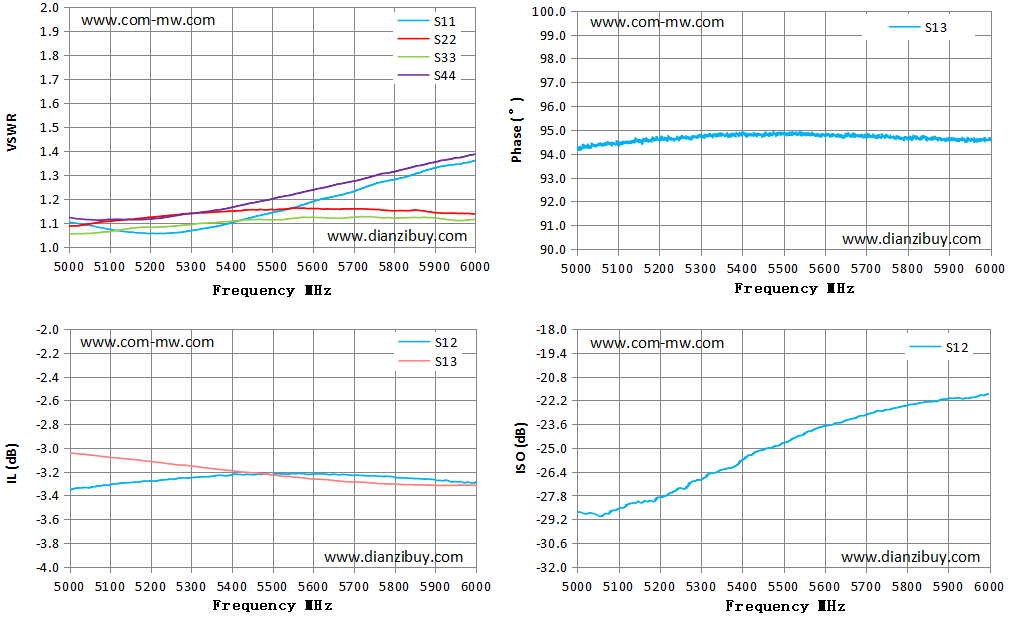

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 5000 | 1.10 | 1.08 | -3.00 | -3.36 | 94.32 | -30.47 |
| 5112 | 1.04 | 1.11 | -3.03 | -3.30 | 94.46 | -28.50 |
| 5236 | 1.05 | 1.13 | -3.09 | -3.29 | 94.58 | -27.63 |
| 5307 | 1.07 | 1.14 | -3.12 | -3.30 | 94.67 | -27.24 |
| 5424 | 1.11 | 1.15 | -3.16 | -3.28 | 94.80 | -27.01 |
| 5511 | 1.14 | 1.15 | -3.18 | -3.25 | 94.84 | -26.60 |
| 5673 | 1.22 | 1.15 | -3.19 | -3.24 | 94.82 | -26.25 |
| 5742 | 1.26 | 1.15 | -3.23 | -3.25 | 94.71 | -25.55 |
| 5810 | 1.28 | 1.15 | -3.20 | -3.25 | 94.60 | -25.53 |
| 5937 | 1.34 | 1.14 | -3.23 | -3.27 | 94.52 | -26.31 |
| 6000 | 1.36 | 1.13 | -3.19 | -3.28 | 94.56 | -25.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
