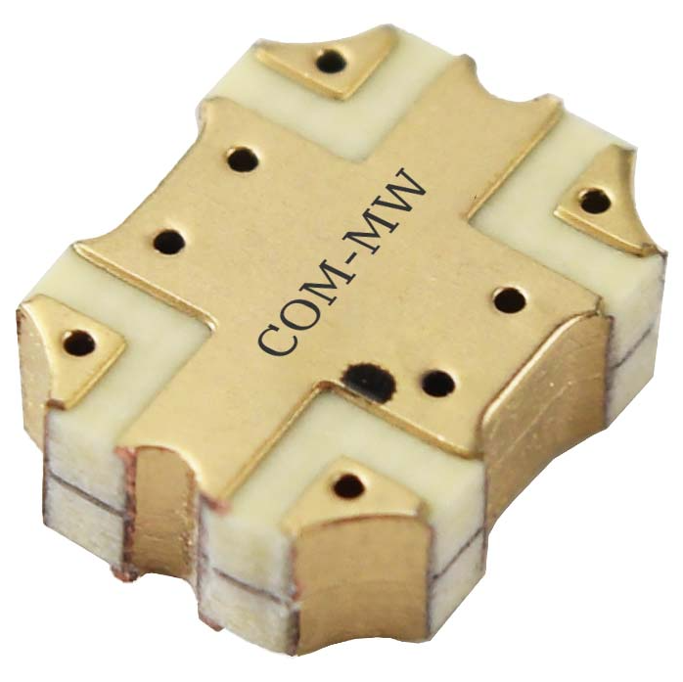

6000~12000MHz, 100W, 90°电桥, 表面贴装, 替代IPP-7153
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6000 | ~ | 12000 | MHz |
| 插入损耗 | 0.3 | 0.4 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

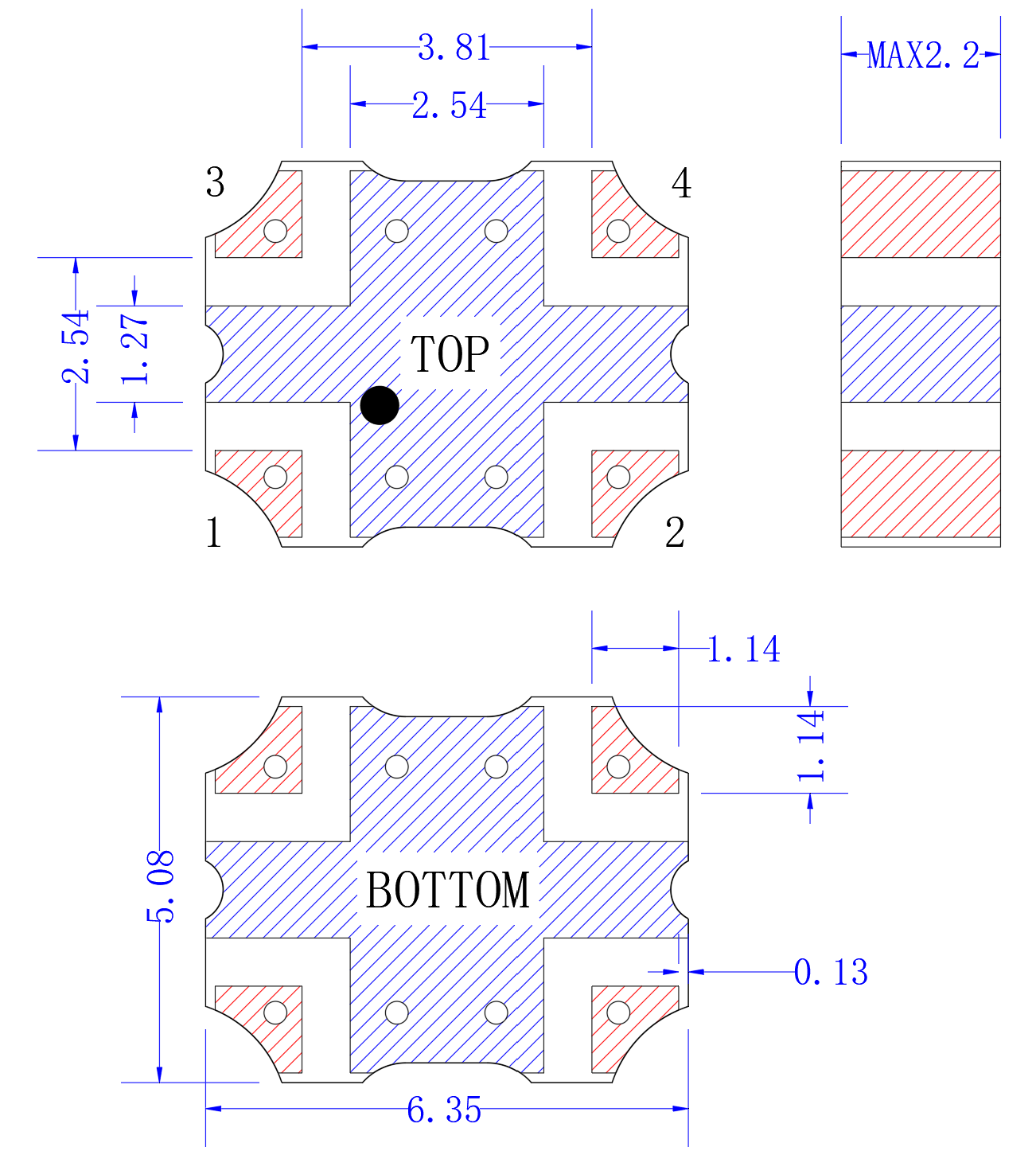

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7153 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

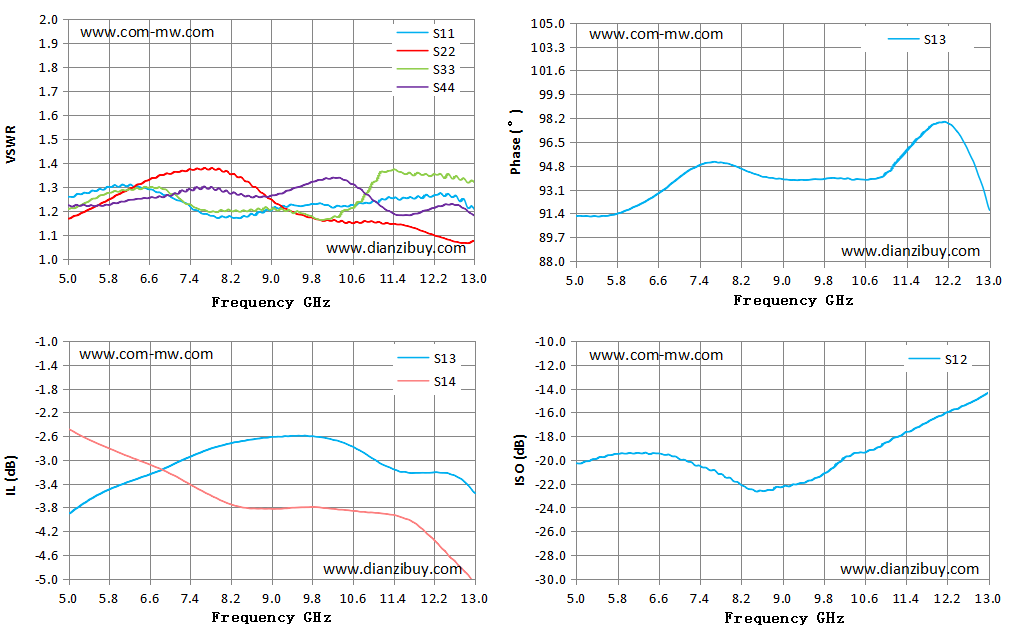

| Frequency MHz | S22 驻波 | S33 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 5462 | 1.21 | 1.25 | -3.64 | -2.68 | 91.18 | -21.69 |
| 6058 | 1.28 | 1.29 | -3.41 | -2.90 | 91.74 | -20.06 |
| 6721 | 1.34 | 1.29 | -3.20 | -3.12 | 93.15 | -19.30 |
| 7243 | 1.37 | 1.24 | -2.99 | -3.34 | 94.59 | -19.01 |
| 7995 | 1.37 | 1.20 | -2.76 | -3.68 | 94.88 | -20.07 |
| 8466 | 1.33 | 1.20 | -2.68 | -3.81 | 94.20 | -21.29 |
| 9217 | 1.21 | 1.21 | -2.61 | -3.81 | 93.78 | -25.38 |
| 10158 | 1.16 | 1.17 | -2.65 | -3.82 | 93.88 | -24.19 |
| 11364 | 1.14 | 1.37 | -3.14 | -3.92 | 95.73 | -16.89 |
| 12019 | 1.11 | 1.35 | -3.22 | -4.21 | 97.89 | -15.13 |
| 12237 | 1.10 | 1.35 | -3.21 | -4.39 | 97.75 | -14.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
