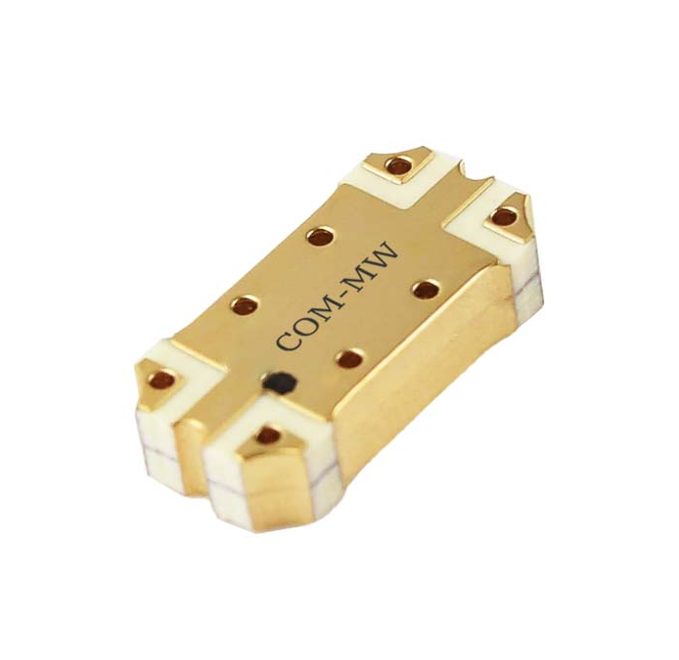

6000~8500MHz, 100W, 90°电桥, 表面贴装, 替代IPP-7044
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6000 | ~ | 8500 | MHz |
| 插入损耗 | 0.3 | 0.4 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.35 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7044 |

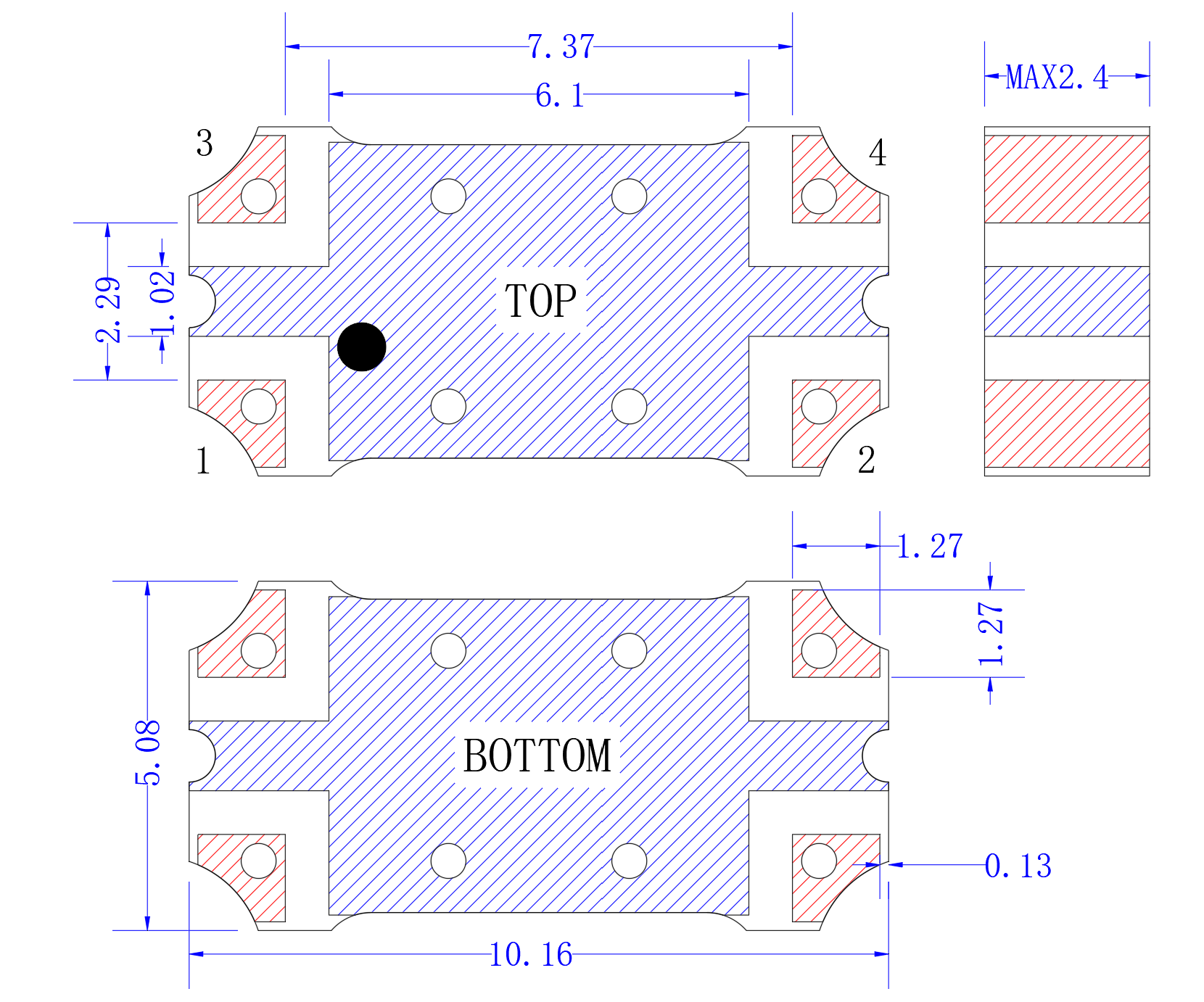

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

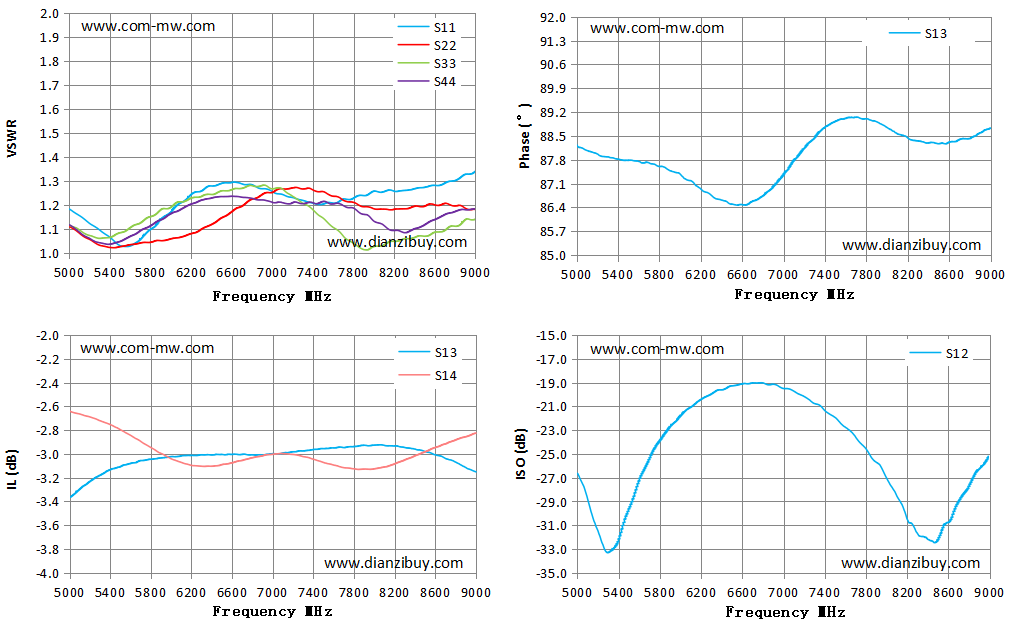

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 5000 | 1.18 | 1.11 | -3.65 | -2.91 | 88.23 | -20.72 |
| 5261 | 1.10 | 1.04 | -3.53 | -3.03 | 87.89 | -21.22 |
| 5514 | 1.03 | 1.03 | -3.43 | -3.12 | 87.79 | -21.07 |
| 6008 | 1.18 | 1.06 | -3.29 | -3.26 | 87.35 | -21.65 |
| 6452 | 1.28 | 1.13 | -3.17 | -3.36 | 86.56 | -23.03 |
| 6873 | 1.27 | 1.24 | -3.11 | -3.43 | 86.93 | -25.05 |
| 7218 | 1.23 | 1.27 | -3.13 | -3.48 | 88.21 | -28.95 |
| 7640 | 1.21 | 1.23 | -3.19 | -3.53 | 89.04 | -40.88 |
| 8015 | 1.26 | 1.18 | -3.19 | -3.47 | 88.71 | -30.67 |
| 8520 | 1.28 | 1.20 | -3.11 | -3.31 | 88.28 | -26.05 |
| 8836 | 1.31 | 1.19 | -2.96 | -3.07 | 88.49 | -27.92 |
| 9000 | 1.34 | 1.18 | -2.94 | -2.97 | 88.73 | -33.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
