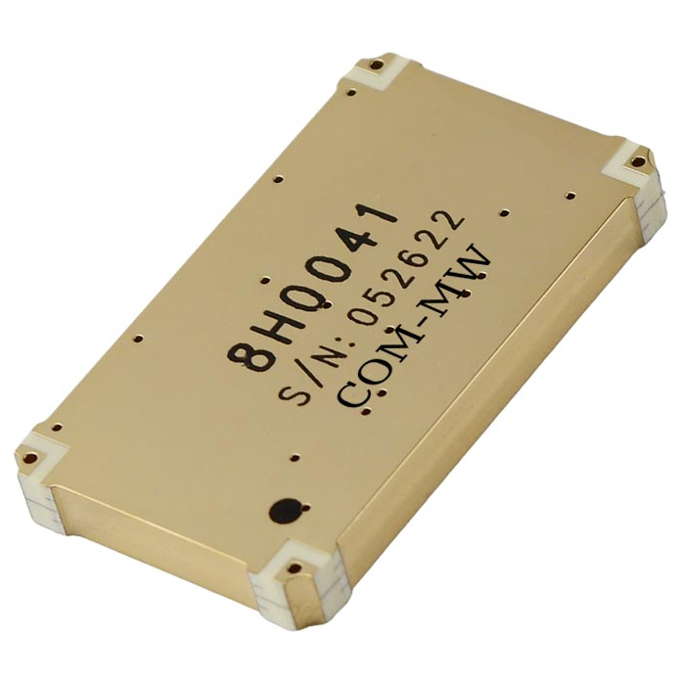

0.3~3GHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 3 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

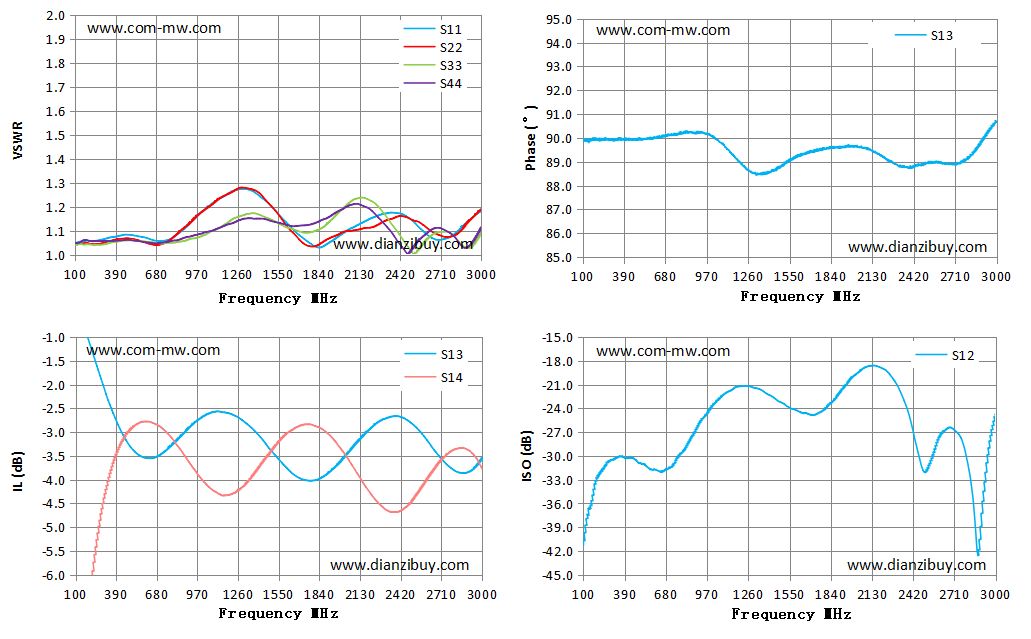

| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 100.00 | 1.05 | 1.04 | -11.50 | -0.36 | 89.95 | -39.62 |
| 300.10 | 1.07 | 1.05 | -4.39 | -2.20 | 89.96 | -33.38 |
| 710.45 | 1.06 | 1.04 | -2.89 | -3.61 | 90.14 | -27.16 |
| 877.20 | 1.11 | 1.11 | -3.51 | -3.12 | 90.20 | -24.36 |
| 1000.16 | 1.18 | 1.18 | -4.02 | -2.77 | 90.11 | -23.82 |
| 1235.06 | 1.27 | 1.26 | -4.32 | -2.68 | 88.76 | -21.14 |
| 1410.8 | 1.25 | 1.26 | -3.76 | -3.19 | 88.59 | -23.46 |
| 1637.29 | 1.12 | 1.10 | -3.01 | -4.01 | 89.31 | -22.79 |
| 1801.72 | 1.04 | 1.03 | -2.84 | -4.23 | 89.57 | -23.94 |
| 2055.18 | 1.11 | 1.10 | -3.76 | -3.39 | 89.61 | -19.09 |
| 2209.46 | 1.15 | 1.11 | -3.98 | -3.24 | 89.18 | -20.11 |
| 2398.54 | 1.17 | 1.16 | -4.38 | -3.01 | 88.81 | -22.16 |
| 2716.96 | 1.06 | 1.08 | -3.61 | -3.54 | 88.89 | -33.87 |
| 2892.12 | 1.13 | 1.12 | -3.52 | -3.81 | 89.87 | -28.34 |
| 3000.00 | 1.18 | 1.19 | -4.12 | -3.39 | 90.72 | -24.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
