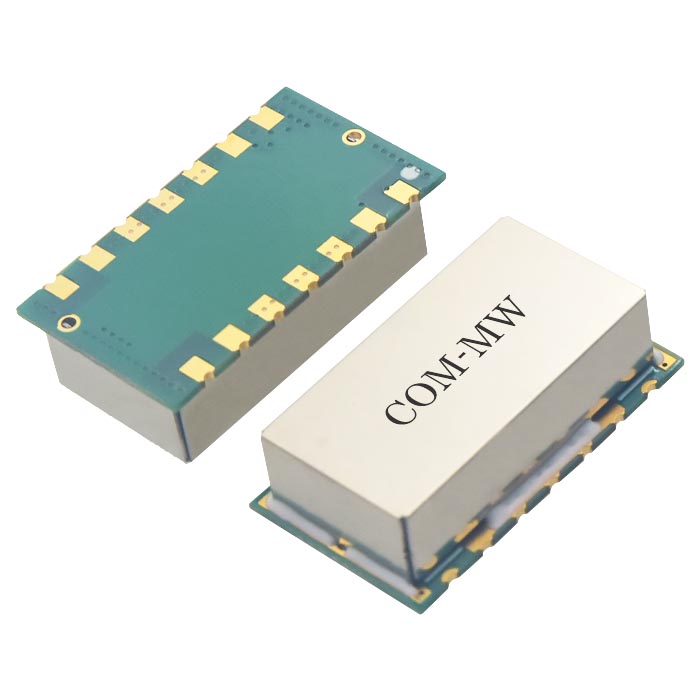

10~80MHz, 1W, 90°功分器, 表面贴装, 替代JSPQ-80+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 80 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 隔离度 | 30 | dB | ||
| 驻波比 | 1.4 | 1.8 | ||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 1W |
| 相位 | 90°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代JSPQ-80+ |

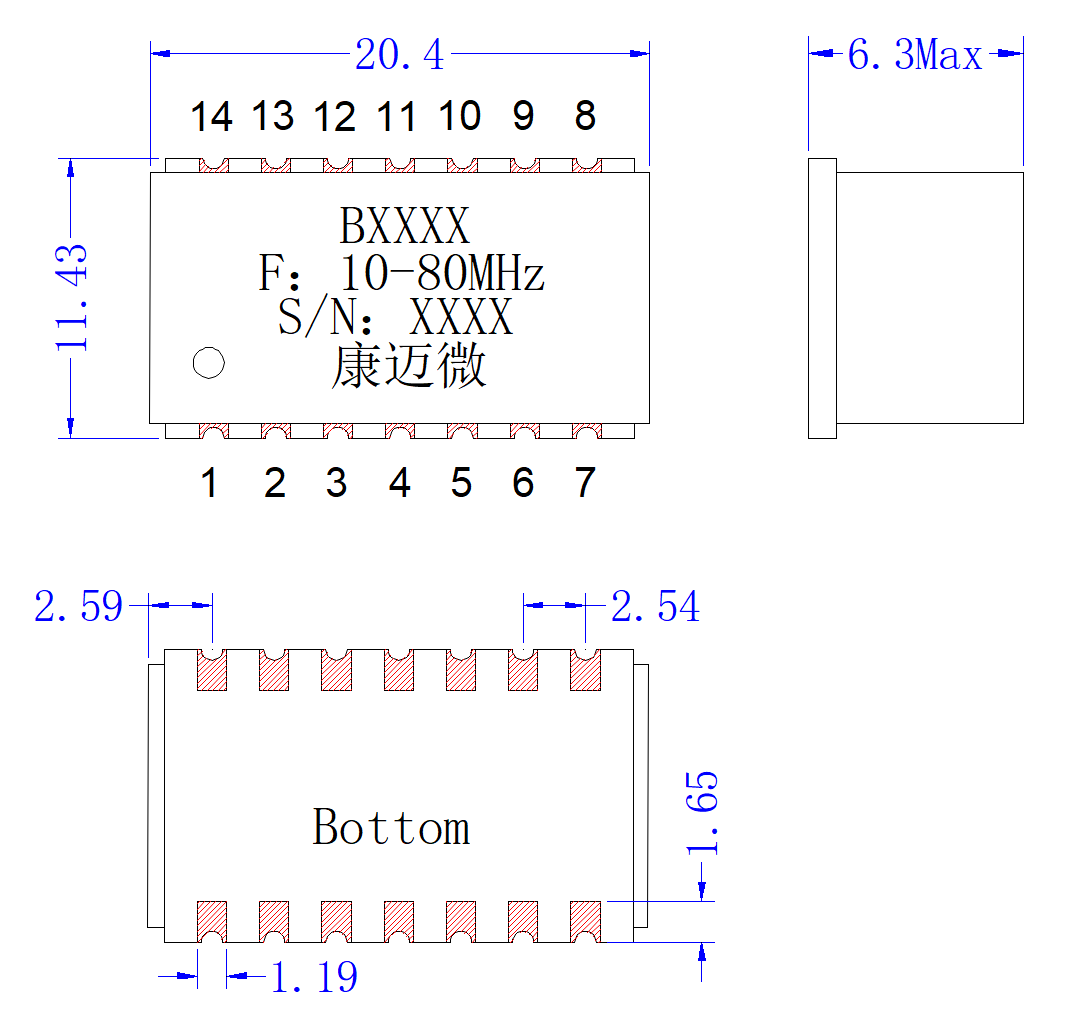

| 输入端口 | 1 |
| 输出端口 | 7（0°） |
| 输出端口 | 8（+90°） |
| 接地端口 | 2.3.4.5.6.9.10.11.12.13.14 |

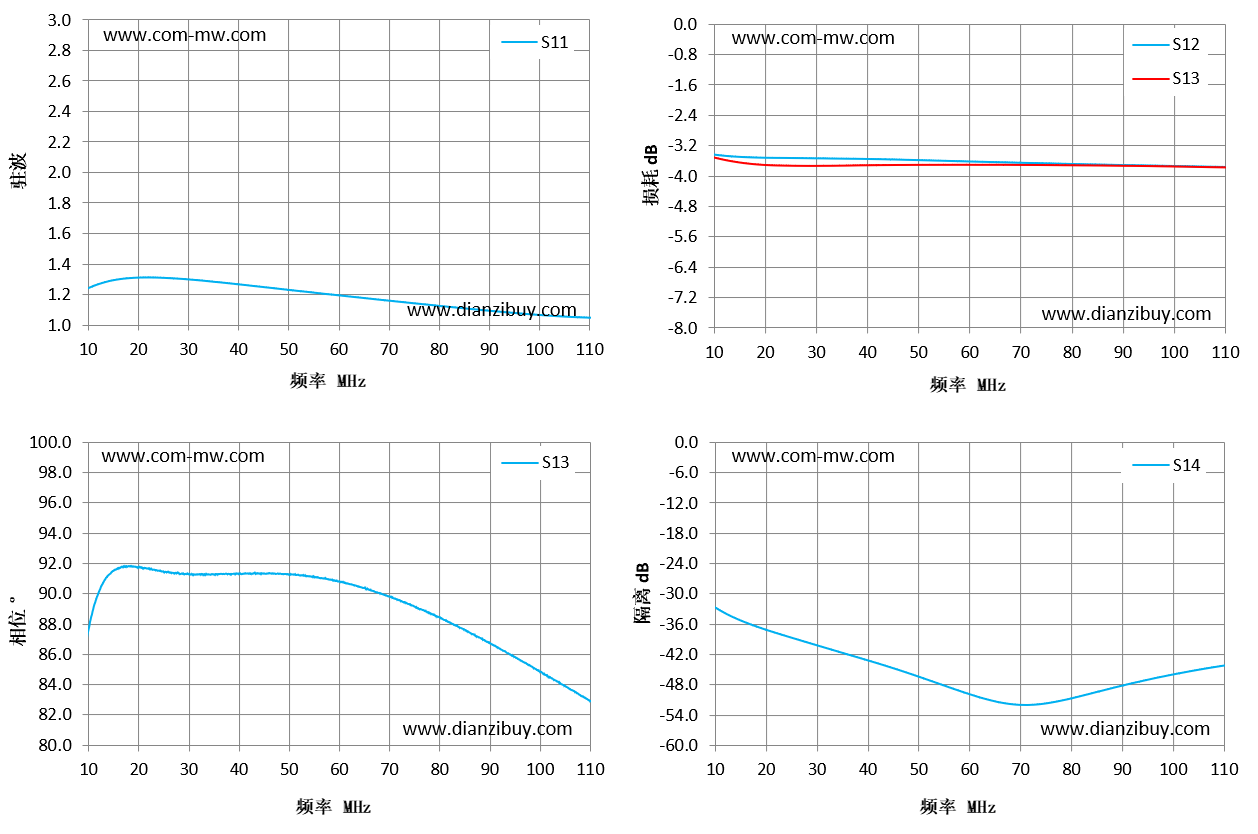

| 频率 MHz | S11 驻波 | S13 相位 ° | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 10 | 1.24 | 87.69 | -3.43 | -3.5 | -32.7 |
| 17 | 1.3 | 91.83 | -3.51 | -3.67 | -36.06 |
| 24 | 1.31 | 91.52 | -3.52 | -3.72 | -38.38 |
| 31 | 1.3 | 91.28 | -3.53 | -3.72 | -40.49 |
| 39 | 1.27 | 91.33 | -3.55 | -3.71 | -42.88 |
| 46 | 1.24 | 91.36 | -3.57 | -3.7 | -45.07 |
| 53 | 1.22 | 91.19 | -3.59 | -3.7 | -47.47 |
| 60 | 1.19 | 90.81 | -3.62 | -3.7 | -49.9 |
| 67 | 1.17 | 90.14 | -3.64 | -3.7 | -51.71 |
| 74 | 1.14 | 89.31 | -3.66 | -3.7 | -51.86 |
| 81 | 1.12 | 88.27 | -3.68 | -3.71 | -50.49 |
| 89 | 1.09 | 86.88 | -3.71 | -3.72 | -48.42 |
| 96 | 1.07 | 85.58 | -3.72 | -3.73 | -46.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
