1~750MHz, 1W, 2路, 180°, 表面贴装, 工业级, 替代SBTCJ-1W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 750 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 幅度平衡 | 0.9 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃ |
| 储存温度 | -55~+100℃ |
| 质量等级 | 工业级 |
| 其它 | 替代SBTCJ-1W+ |

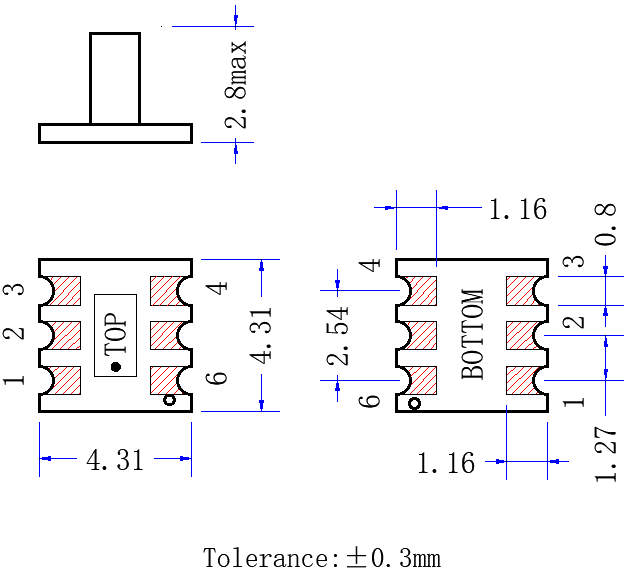

| 公共端口 | 6 |
| 分配端口 | 1.3 |
| 接地端口 | 2.4 |

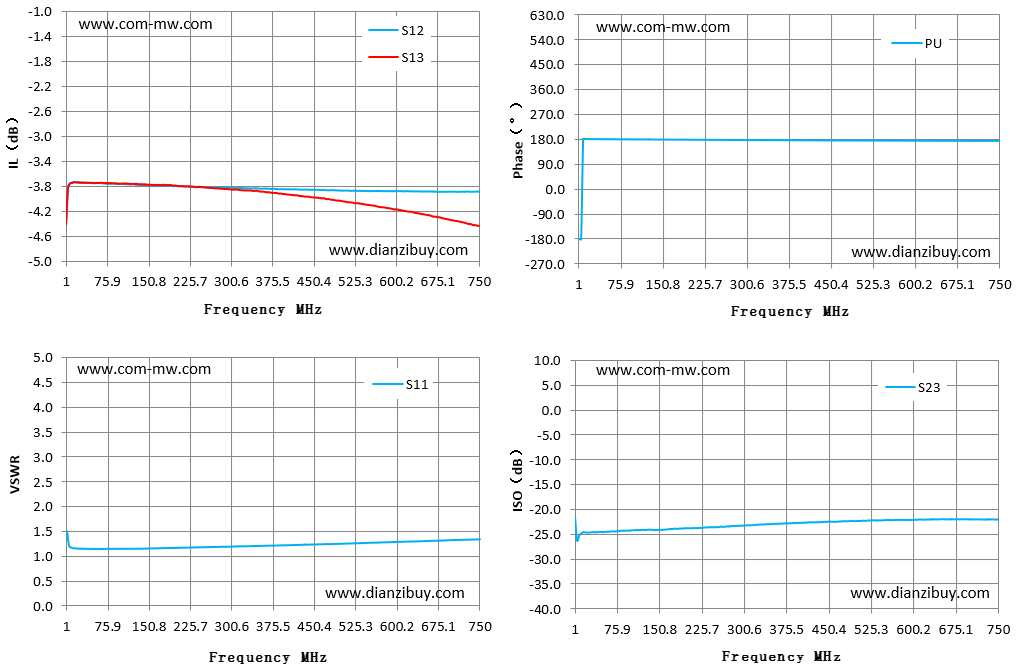

| Frequency MHz | S12 IL dB | S13 IL dB | S11 SWR | PU Phase ° | S23 ISO dB |
| 1.00 | -4.44 | -4.41 | 1.51 | -179.81 | -21.61 |
| 55.00 | -3.75 | -3.75 | 1.14 | 179.20 | -24.55 |
| 108.00 | -3.76 | -3.76 | 1.14 | 178.58 | -24.25 |
| 162.00 | -3.78 | -3.78 | 1.15 | 177.89 | -24.14 |
| 215.00 | -3.80 | -3.80 | 1.17 | 177.29 | -23.81 |
| 269.00 | -3.81 | -3.83 | 1.18 | 176.74 | -23.54 |
| 322.00 | -3.82 | -3.86 | 1.19 | 176.20 | -23.18 |
| 376.00 | -3.84 | -3.90 | 1.21 | 175.69 | -22.87 |
| 429.00 | -3.85 | -3.96 | 1.23 | 175.22 | -22.65 |
| 483.00 | -3.86 | -4.01 | 1.24 | 174.77 | -22.46 |
| 536.00 | -3.87 | -4.07 | 1.26 | 174.35 | -22.30 |
| 590.00 | -3.87 | -4.15 | 1.28 | 174.00 | -22.20 |
| 643.00 | -3.88 | -4.23 | 1.30 | 173.71 | -22.10 |
| 697.00 | -3.88 | -4.32 | 1.32 | 173.42 | -22.05 |
| 750.00 | -3.88 | -4.43 | 1.34 | 173.24 | -22.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
