800~1000MHz, 300W, 90°电桥, 表面贴装, 替代IPP-7053
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 1000 | MHz |
| 插入损耗 | 0.15 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 300W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7053 |

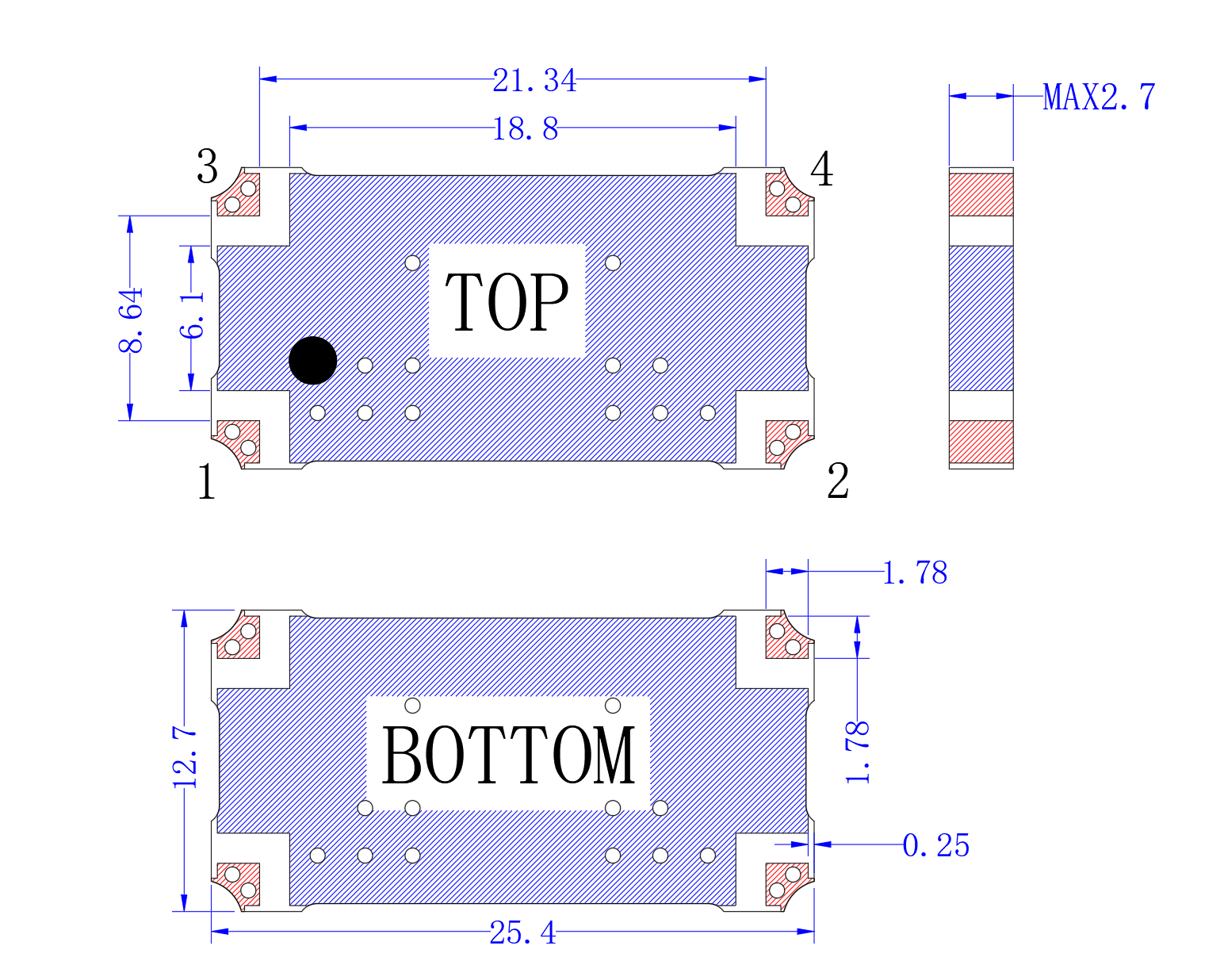

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

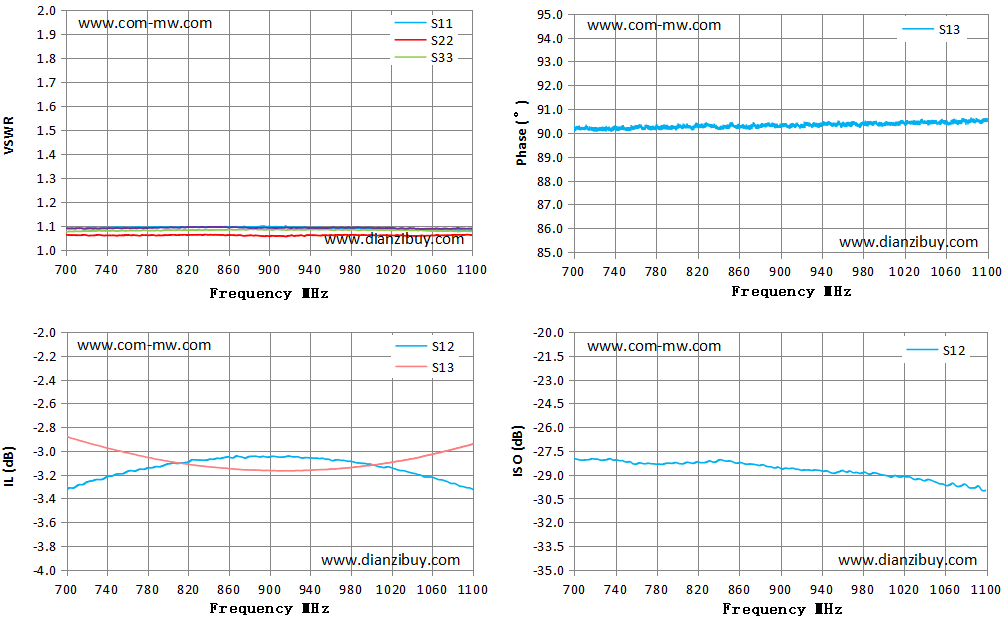

| Frequency MHz | S22 驻波 | S44 驻波 | S13 损耗 dB | S4 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 700 | 1.06 | 1.09 | -3.32 | -2.88 | 90.16 | -27.99 |
| 750 | 1.06 | 1.09 | -3.19 | -2.99 | 90.16 | -28.20 |
| 800 | 1.06 | 1.09 | -3.11 | -3.09 | 90.24 | -28.26 |
| 850 | 1.06 | 1.09 | -3.06 | -3.14 | 90.23 | -28.13 |
| 900 | 1.06 | 1.09 | -3.05 | -3.17 | 90.28 | -28.60 |
| 950 | 1.06 | 1.09 | -3.06 | -3.16 | 90.34 | -28.91 |
| 1000 | 1.06 | 1.09 | -3.11 | -3.12 | 90.39 | -29.03 |
| 1050 | 1.06 | 1.09 | -3.21 | -3.05 | 90.49 | -29.46 |
| 1100 | 1.06 | 1.09 | -3.33 | -2.94 | 90.56 | -30.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
