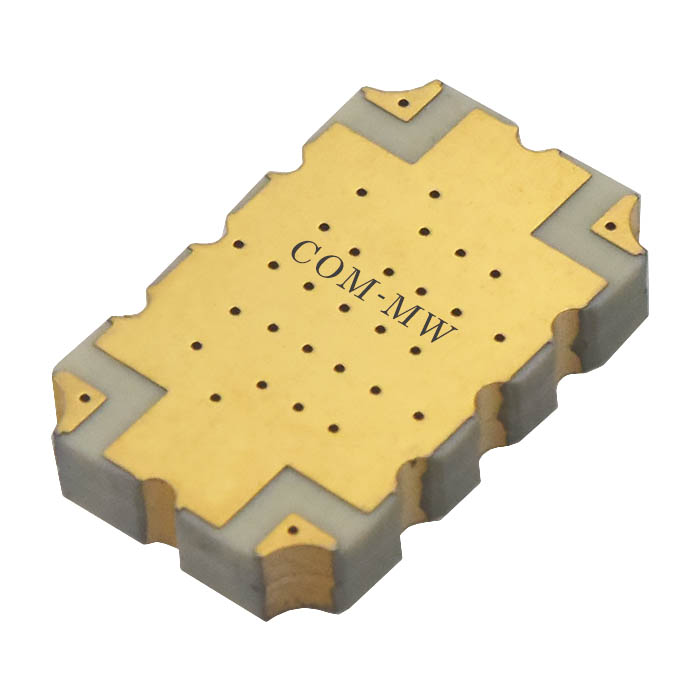

700~1100MHz, 200W, 90°电桥, 表面贴装, 工业级, 代替X3C09A2-03
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 700 | ~ | 1100 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 22 | 23 | dB | |
| 驻波比 | 1.1 | 1.2 | ||
| 幅度平衡 | ±0.65 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

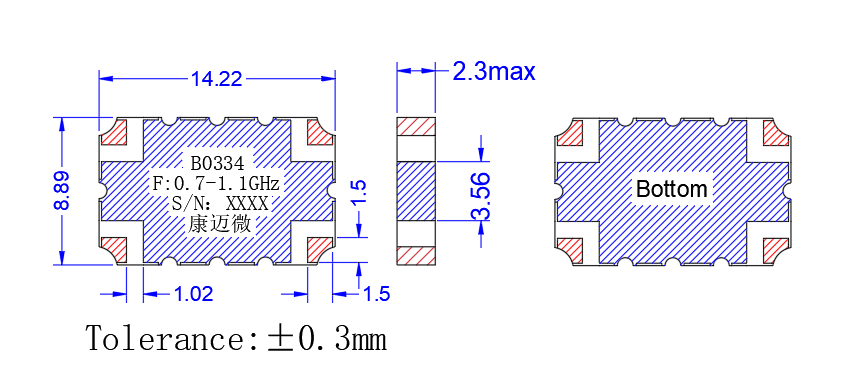

| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替X3C09A2-03 |

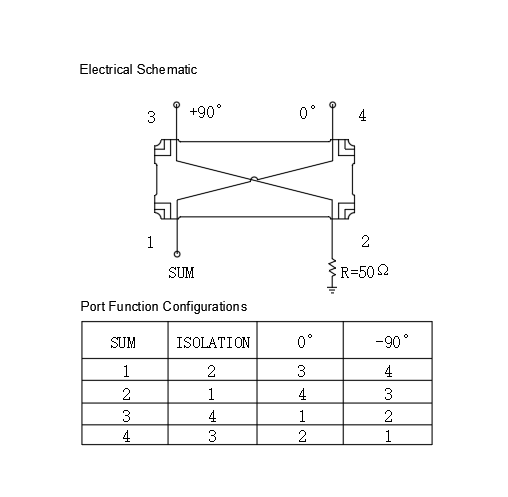

| 输入端口 | 1 |
| 输出端口 | 4（0°） |
| 输出端口 | 3（+90°） |
| 隔离端口 | 2 |

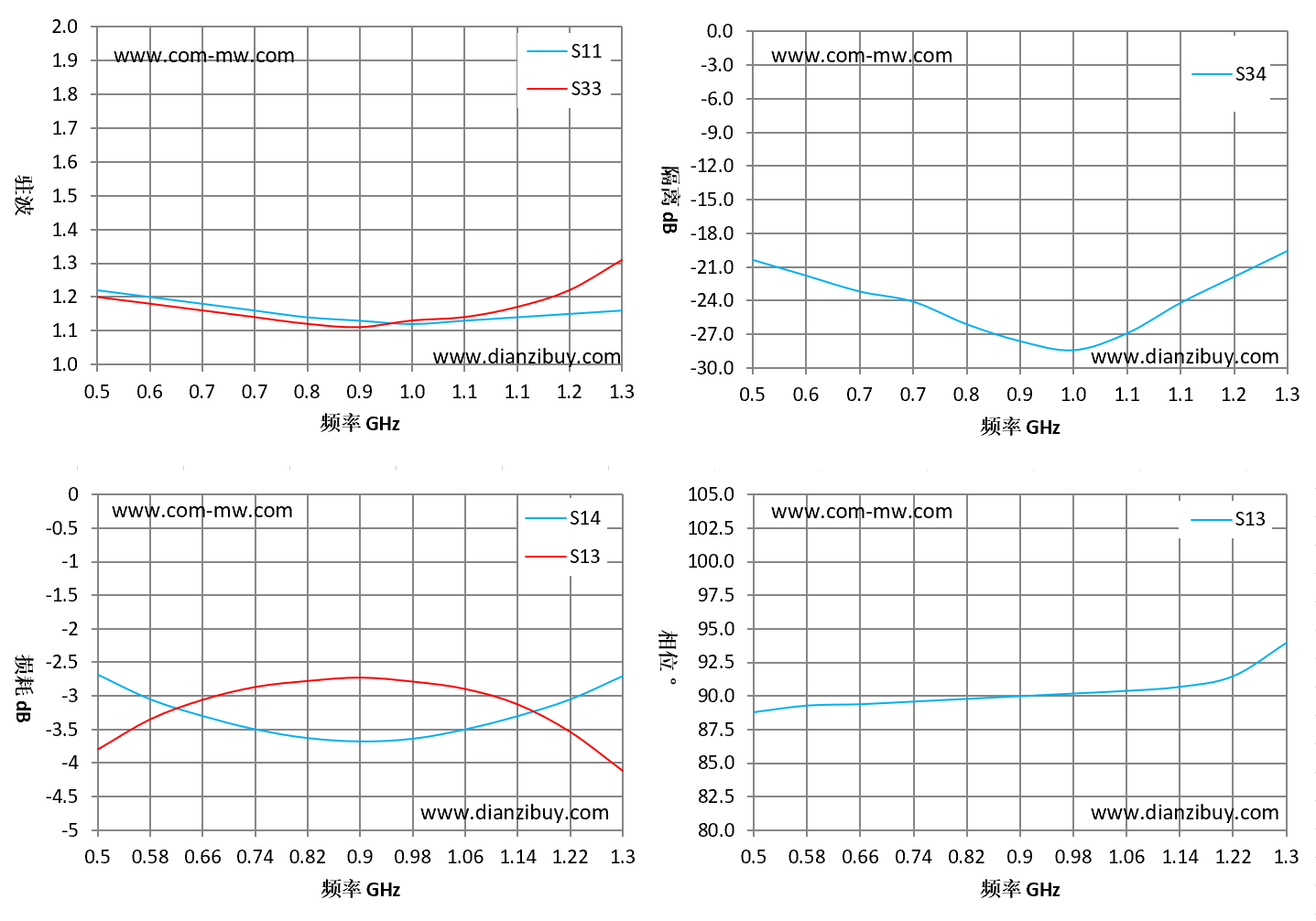

| 频率 GHz | S11 驻波 | S33 驻波 | S14 损耗 dB | S13 损耗 dB | S14 隔离 dB | S13 相位 ° |
| 0.5 | 1.21 | 1.22 | -2.68 | -3.8 | -20.4 | 89 |
| 0.58 | 1.16 | 1.18 | -3.05 | -3.35 | -21.8 | 89.3 |
| 0.66 | 1.12 | 1.15 | -3.3 | -3.06 | -23.2 | 89.4 |
| 0.74 | 1.07 | 1.12 | -3.5 | -2.87 | -24.1 | 89.6 |
| 0.82 | 1.05 | 1.09 | -3.63 | -2.78 | -26.1 | 89.8 |
| 0.9 | 1.04 | 1.05 | -3.68 | -2.73 | -27.6 | 90 |
| 0.98 | 1.06 | 1.03 | 3.64 | -2.79 | -28.4 | 90.2 |
| 1.06 | 1.1 | 1.05 | -3.5 | -2.9 | -26.9 | 90.4 |
| 1.14 | 1.15 | 1.1 | -3.3 | -3.13 | -24.2 | 90.7 |
| 1.22 | 1.2 | 1.15 | -3.05 | -3.54 | -21.9 | 91 |
| 1.3 | 1.25 | 1.21 | -2.7 | -4.12 | -19.6 | 94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
