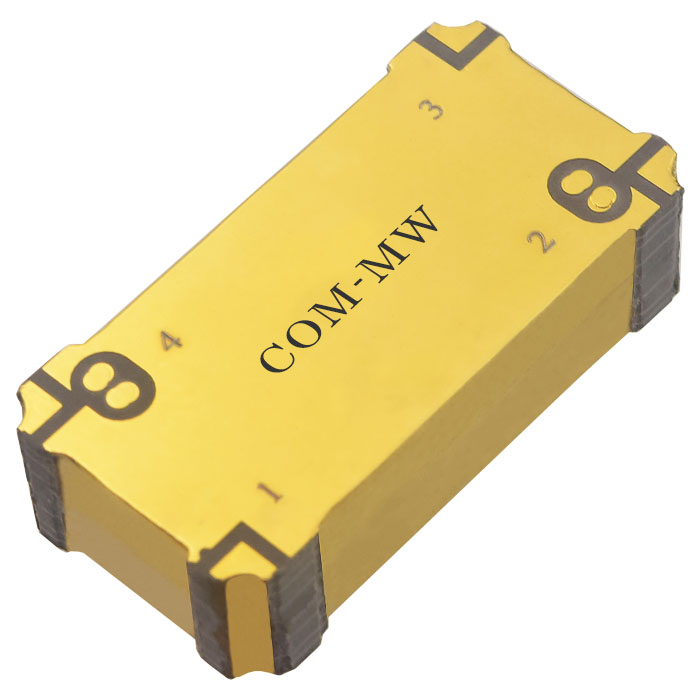

225~1000MHz, 75W, 90°电桥, 表面贴装, 工业级, 替代XC0600B-03P
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 225 | ~ | 1000 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 17 | 19 | dB | |
| 驻波比 | 1.25 | |||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 75W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代XC0600B-03P |

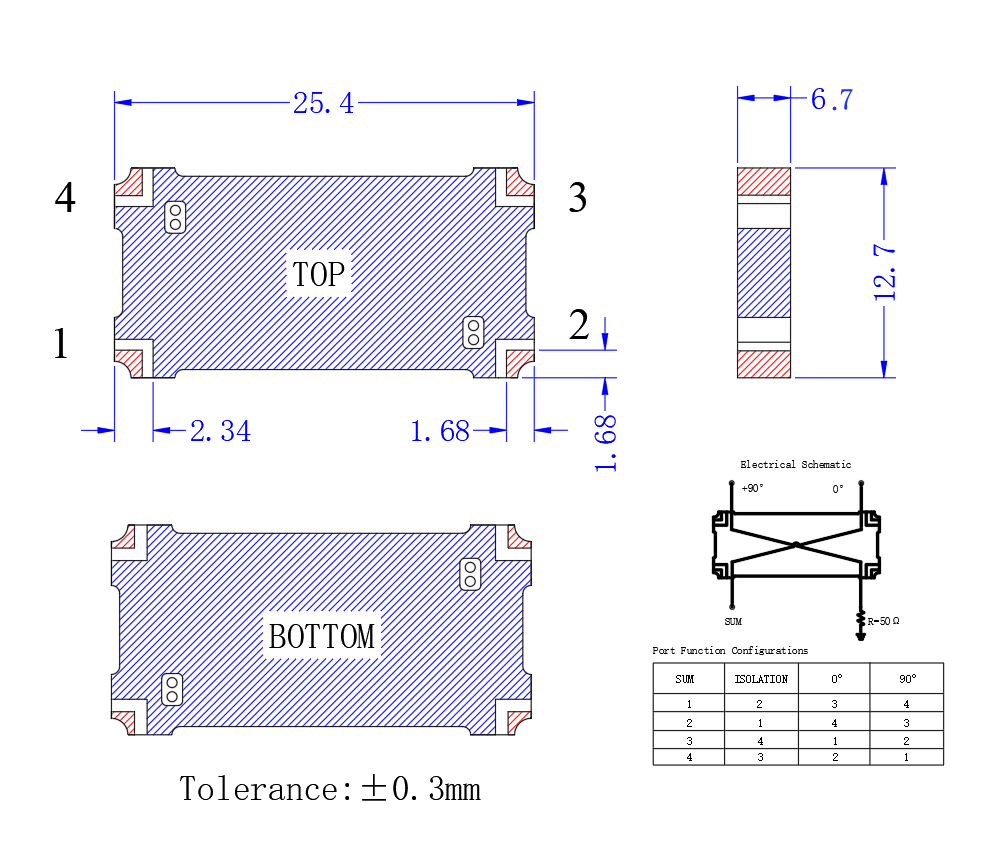

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 4 | 3 | 2 | 1 |
| -90° | 3 | 4 | 1 | 2 |

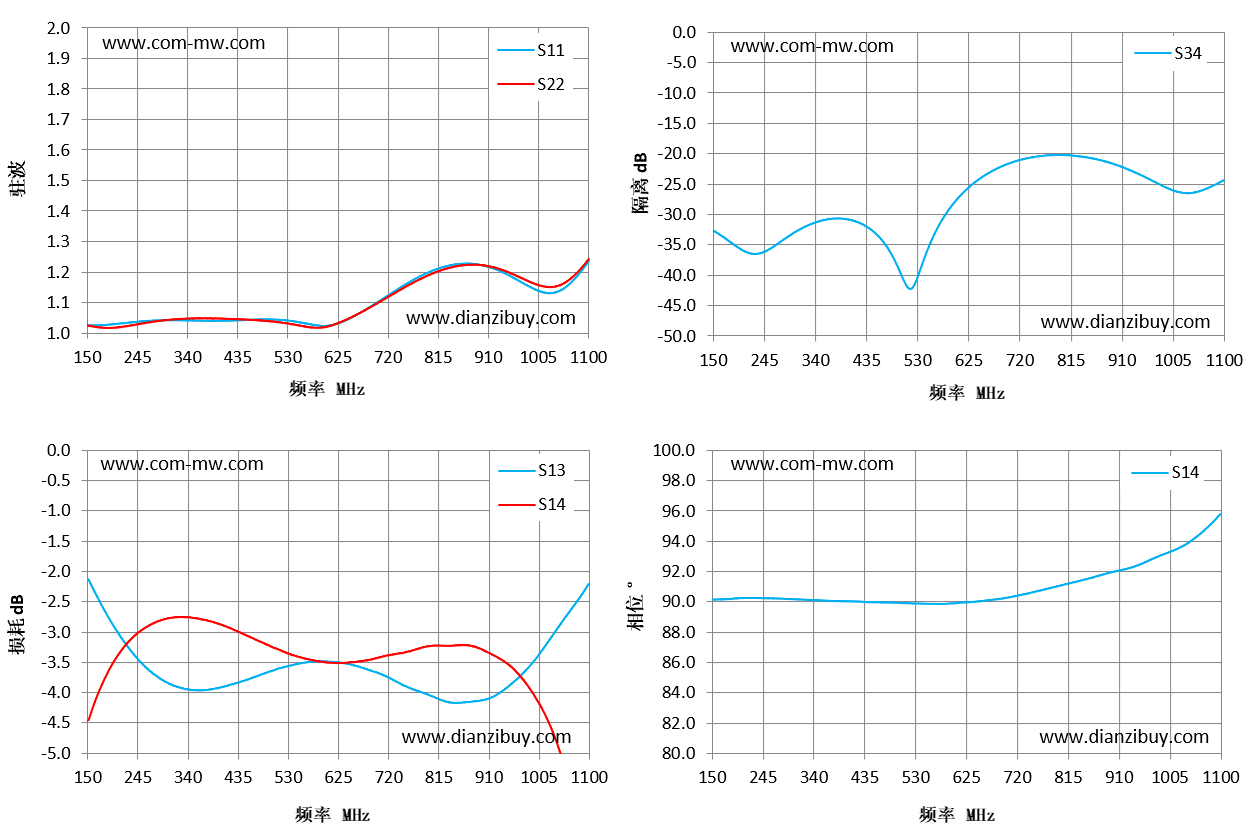

| 频率 MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S34 隔离 dB | S14 相位 ° |
|---|---|---|---|---|---|
| 150 | 1.02 | -2.13 | -4.47 | -32.67 | 90.13 |
| 218 | 1.03 | -3.15 | -3.25 | -36.38 | 90.25 |
| 286 | 1.04 | -3.76 | -2.81 | -33.89 | 90.19 |
| 354 | 1.04 | -3.96 | -2.77 | -31 | 90.08 |
| 421 | 1.04 | -3.87 | -2.94 | -31.35 | 90.01 |
| 489 | 1.04 | -3.67 | -3.2 | -37.69 | 89.93 |
| 557 | 1.03 | -3.51 | -3.42 | -34.21 | 89.86 |
| 625 | 1.03 | -3.5 | -3.51 | -25.66 | 89.95 |
| 693 | 1.09 | -3.65 | -3.44 | -21.93 | 90.21 |
| 761 | 1.17 | -3.93 | -3.31 | -20.46 | 90.72 |
| 829 | 1.22 | -4.14 | -3.22 | -20.49 | 91.31 |
| 896 | 1.22 | -4.13 | -3.28 | -21.8 | 91.95 |
| 964 | 1.17 | -3.77 | -3.67 | -24.37 | 92.69 |
| 1032 | 1.13 | -3.05 | -4.65 | -26.54 | 93.73 |
| 1100 | 1.24 | -2.21 | -7.01 | -24.45 | 95.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
