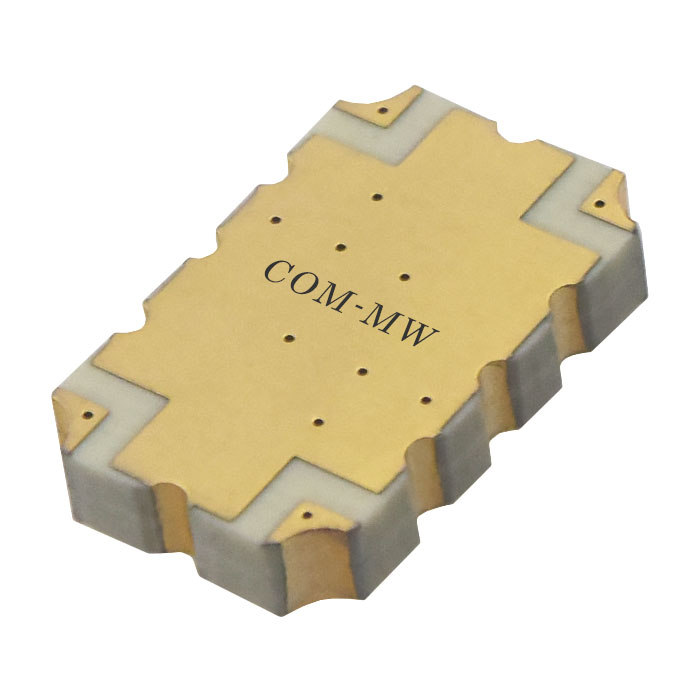

1500~2300MHz, 200W, 90°电桥, 表面贴装, 工业级, 替代 X3C20A2-03
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 2300 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.15 | 1.20 | ||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

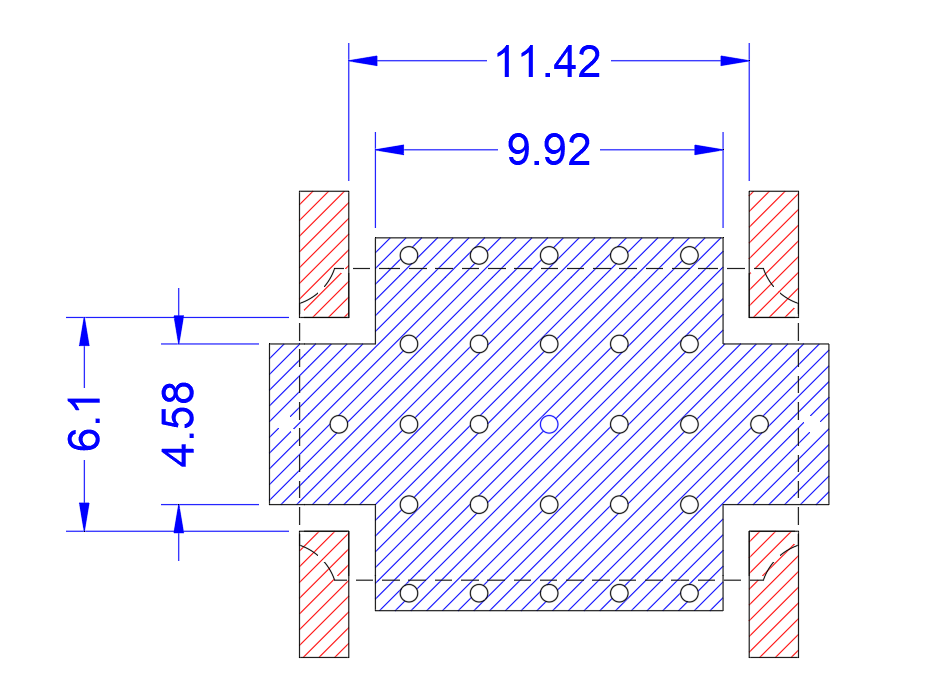

| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 X3C20A2-03 |

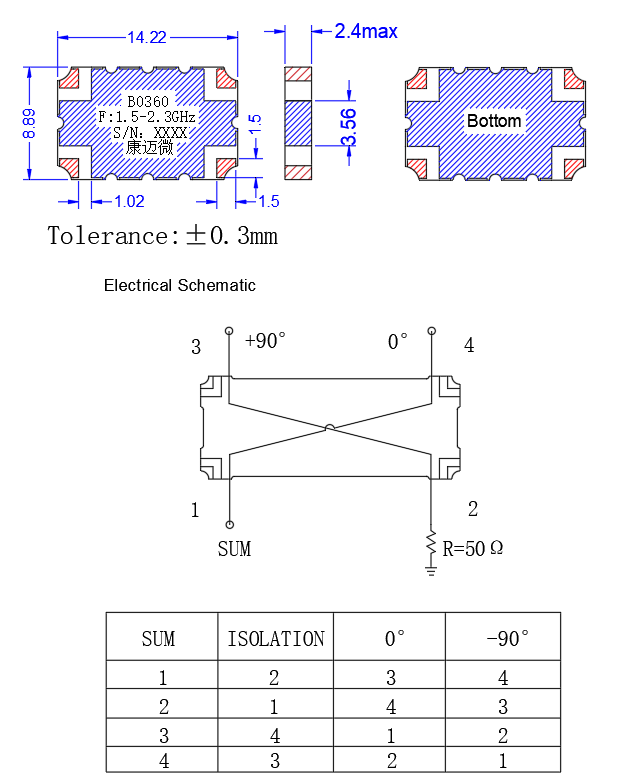

| 输入端口 | 1 |
| 输出端口 | 4（0°） |
| 输出端口 | 3（-90°） |
| 隔离端口 | 2 |

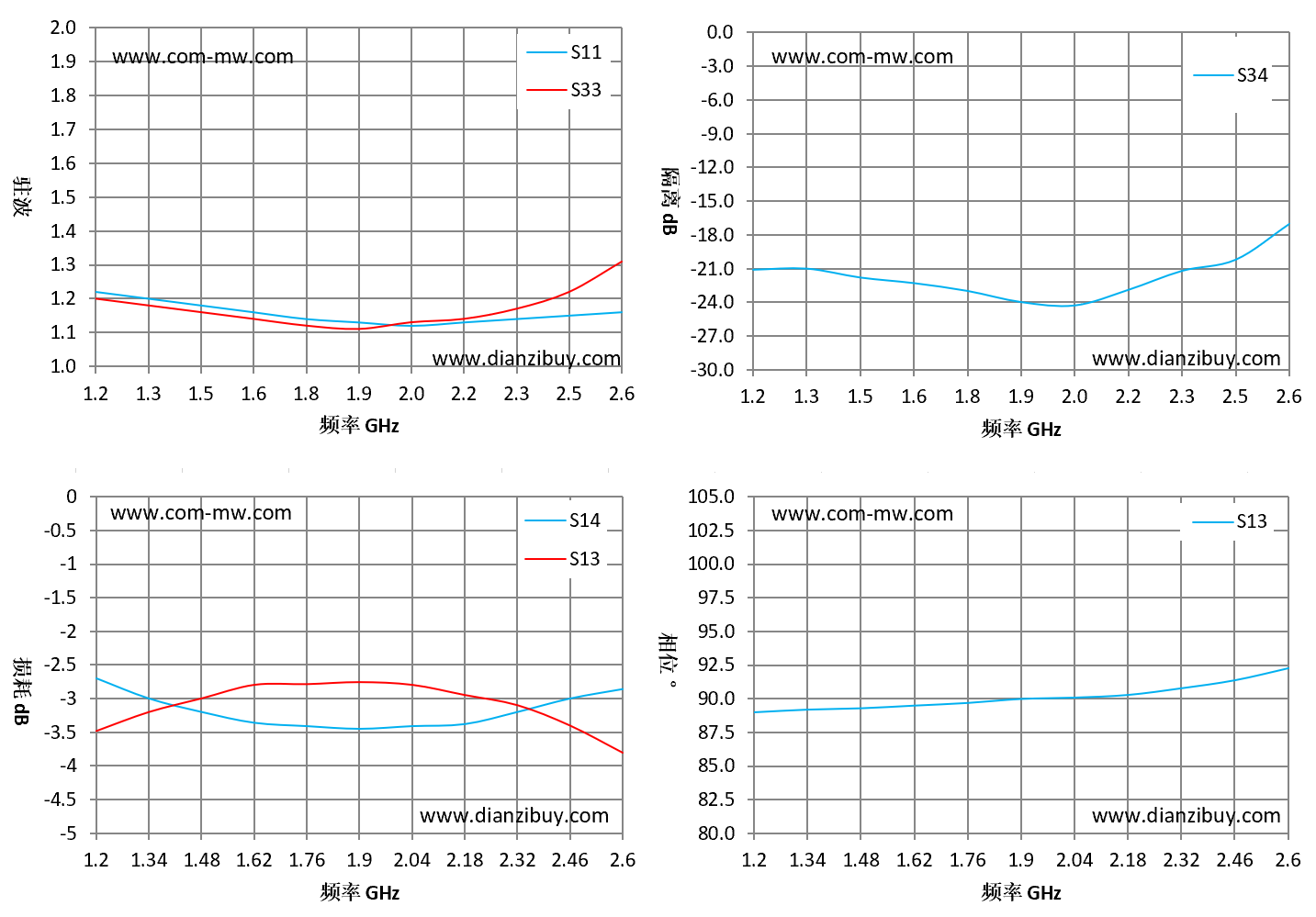

| 频率 GHz | S11 驻波 | S33 驻波 | S14 损耗 dB | S13 损耗 dB | S14 隔离 dB | S13 相位 ° |
| 1.2 | 1.22 | 1.2 | -2.7 | -3.48 | -21.1 | 89 |
| 1.34 | 1.2 | 1.18 | -3 | -3.2 | -21 | 89.2 |
| 1.48 | 1.18 | 1.16 | -3.2 | -3 | -21.8 | 89.3 |
| 1.62 | 1.16 | 1.14 | -3.36 | -2.8 | -22.3 | 89.5 |
| 1.76 | 1.14 | 1.12 | -3.41 | -2.79 | -23 | 89.7 |
| 1.9 | 1.13 | 1.11 | -3.45 | -2.76 | -24 | 90 |
| 2.04 | 1.12 | 1.13 | -3.41 | -2.8 | -24.3 | 90.1 |
| 2.18 | 1.13 | 1.14 | -3.38 | -2.95 | -22.9 | 90.3 |
| 2.32 | 1.14 | 1.17 | -3.2 | -3.1 | -21.2 | 90.8 |
| 2.46 | 1.15 | 1.22 | -3 | -3.4 | -20.2 | 91.4 |
| 2.6 | 1.16 | 1.31 | -2.86 | -3.8 | -17 | 92.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
