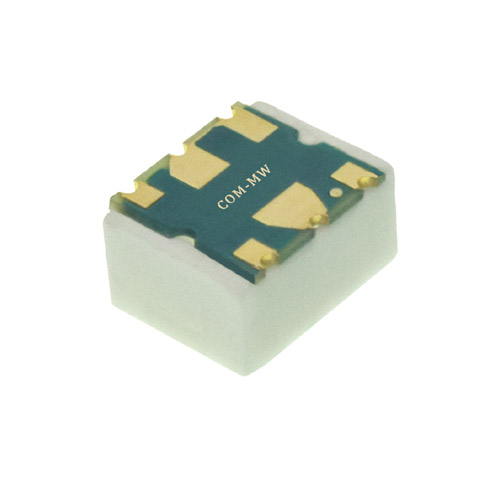

1~300MHz, 1W, 180°电桥, 表面贴装, 工业级, 替代AMT-32+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 300 | MHz |
| 插入损耗 | 0.7 | 1.1 | dB | |
| 隔离度 | 28 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 4 | 8 | ° |
| 功率容量 | 1W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代AMT-32+ |

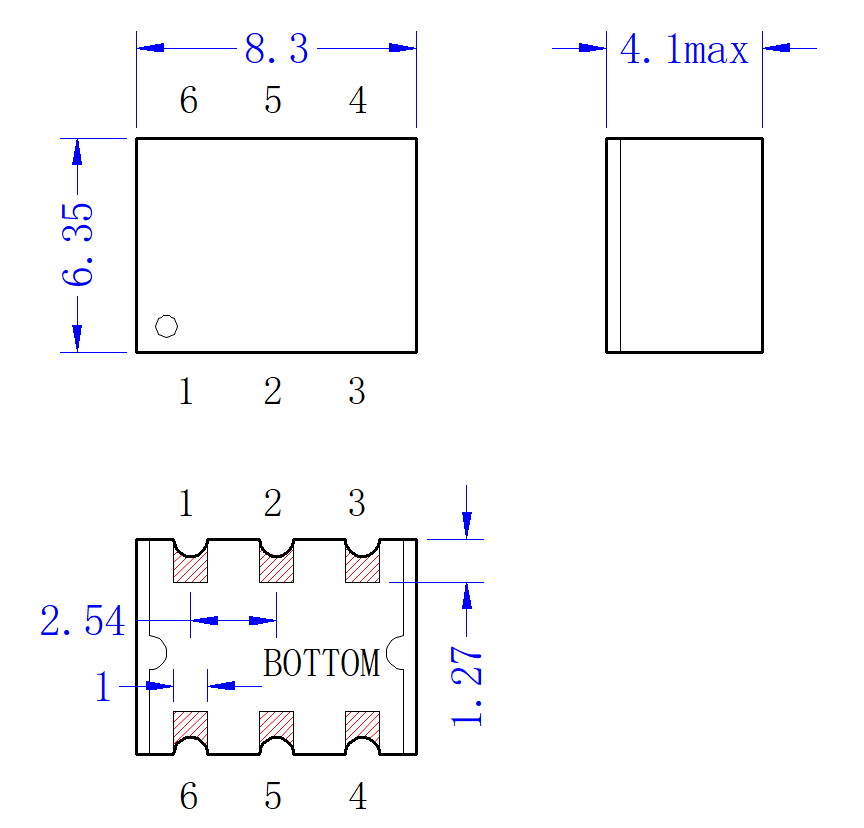

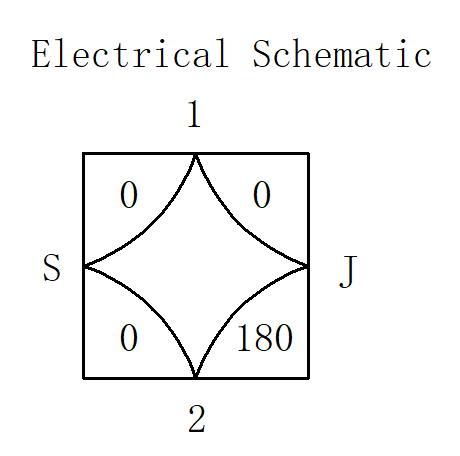

| 端口S | 3 |
| 端口1 | 6 |
| 端口2 | 4 |
| 端口J | 1 |
| 接地端口 | 2，5 |

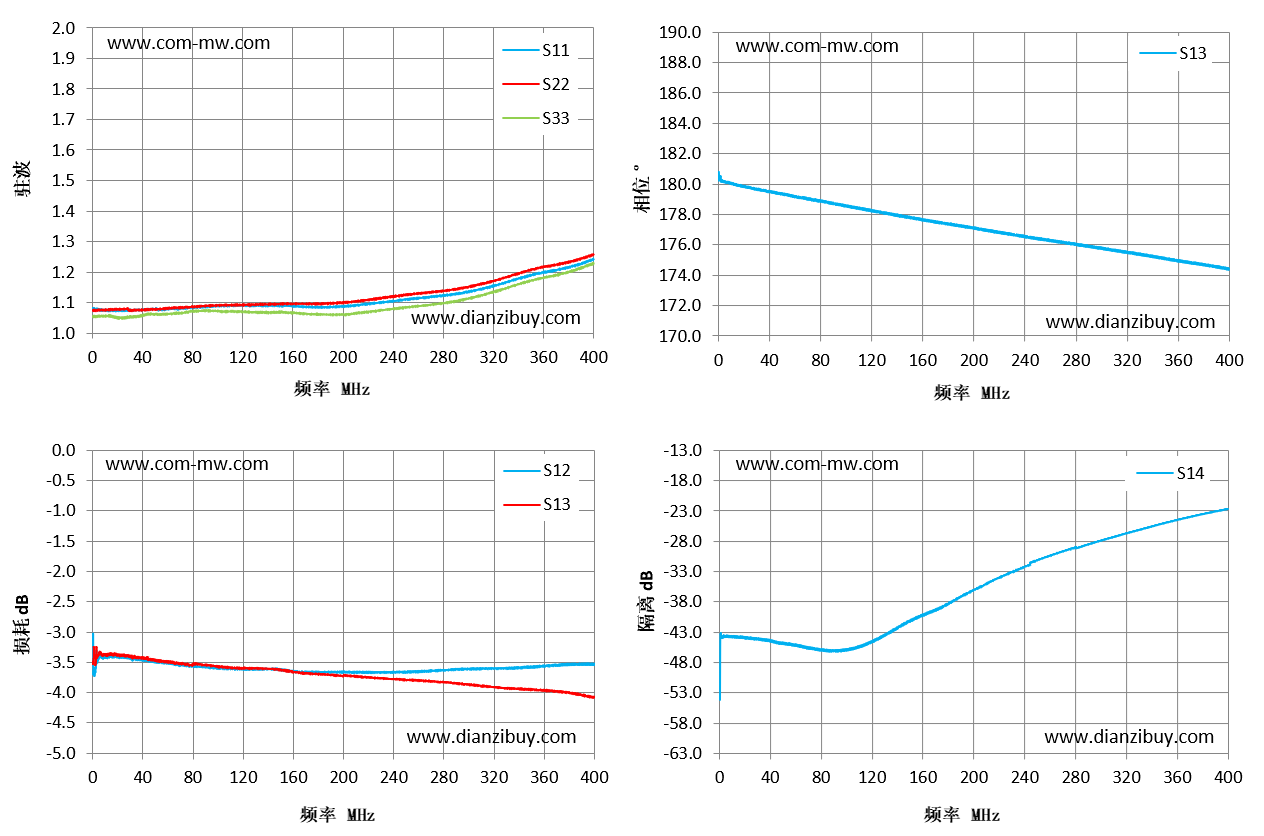

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.08 | -3.56 | -3.53 | 180.2 | -54.17 |
| 29 | 1.07 | -3.43 | -3.4 | 179.68 | -44.09 |
| 57 | 1.08 | -3.51 | -3.49 | 179.23 | -45.05 |
| 114 | 1.09 | -3.61 | -3.59 | 178.33 | -45.09 |
| 143 | 1.09 | -3.61 | -3.61 | 177.89 | -41.89 |
| 171 | 1.09 | -3.66 | -3.68 | 177.48 | -39.22 |
| 200 | 1.09 | -3.66 | -3.73 | 177.09 | -36.05 |
| 257 | 1.11 | -3.66 | -3.8 | 176.3 | -30.61 |
| 286 | 1.13 | -3.62 | -3.84 | 175.93 | -28.8 |
| 314 | 1.15 | -3.6 | -3.9 | 175.56 | -27.08 |
| 343 | 1.18 | -3.59 | -3.94 | 175.17 | -25.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
